导轨式 LoRa 数传终端

RS232 / RS485 / RS422 转 LoRa

适用于工业、农业的数据采集

导轨式 LoRa 数传终端主图

版本选择

导轨式 LoRa 数传终端 HF 版本
SX1262-LoRa-DTU-HF

HF 版本频率为 850 ~ 930MHz
适用于欧美大洋洲区域

导轨式 LoRa 数传终端 LF 版本
SX1262-LoRa-DTU-LF

LF 版本频率为 410 ~ 510MHz
适用于亚欧区域

请根据当地无线电管理规定选择频率版本

产品特性

本产品是一款基于 SX1262 模组的 RS232、RS485、RS422 接口的无线数传终端。采用 LoRa 调制解调技术，具有抗强干扰和长距离通信的特性，通信距离可达 5KM。支持点对点、点对多、中继组网、AES 加密等通讯方式，体积小巧，安装方便，适用于工控类的标准或非标准的用户协议无线数据传输和设备控制。

  • 使用 LoRa 调制解调技术，具有抗干扰和长距离通信特性
  • 使用原厂 SX1262 方案 , 具有 -148dBm 接收灵敏度和 22dBm 发射功率
  • 支持前导码检测，带 CRC、自动分包、960 字节缓存功能
  • 支持 LBT 发送， RSSI 输出，AT 指令集设置
  • 支持 AES 加密通讯，保证数据传输安全性
  • 支持多级中继组网，增大无线通讯距离
  • 支持上位机配置和固件升级，量大支持定制固件
  • 使用 TCXO 等高品质元器件，恶劣工况稳定工作
  • 提供完善的配套使用手册

产品参数

通信接口
接口类型 接线端子: RS485 × 1、RS422 × 1
DB9 公头: RS232 × 1
SMA-KE 母座: 6dBi 全向天线 × 1
RS485 600W 防雷，TVS 管保护，防浪涌，过流保护 (预留 120R 平衡电阻排针)
RS232 TVS 管保护，浪涌和防静电保护
RS422 防浪涌，过流保护 (预留 120R 平衡电阻排针)
无线参数
频段 Sub-GHz (410~510MHz，850~930MHz)
信号调制 LoRa
加密类型 AES
发射功率 +22dBm Max
接收灵敏度 -148dBm
串口参数
波特率 1200 ~ 115200bps
校验位 无，奇校验，偶校验
数据位 8 ~ 9 位
流控 无流控
环境要求
操作温度 0 ~ 85℃
湿度范围 5% ~ 95% 相对湿度
其他
供电电源 接线端子 6 ~ 28V 或 DC 12V，过流过压防反接保护
外壳 铝合金磨砂外壳
尺寸 77.0 × 24.0 × 64.2mm

基本功能

支持 RS232 / RS485 / RS422 转 LoRa

导轨式 LoRa 数传终端基本功能

注意：不支持 RS232、RS485、RS422 同时转 LoRa，
且同一个 LoRa 的 RS232、RS485、RS422 之间不能互转

导轨式 LoRa 数传终端

工业级导轨式设计，体积小巧，安装方便，性价比高

导轨式 LoRa 数传终端

LoRa 扩频技术

LoRa 啁啾扩频 (CSS) 和跳频 (FHSS) 技术使得远距离通信与抗干扰性能比传统通讯提升数倍，在军事和工业通信领域广泛应用

导轨式 LoRa 数传终端 LoRa 扩频

多种通讯方式

可以通过软件实现多种传输方式

导轨式 LoRa 数传终端多种通讯方式 导轨式 LoRa 数传终端多种通讯方式

中继组网

电台可实现多级中继组网，适用于超远距离或复杂环境组网通信，同一区域同时运行多组网络

导轨式 LoRa 数传终端中继组网

AT 命令模式

用户可通过发送 AT 指令的方式查询模块当前状态或设置相关参数

导轨式 LoRa 数传终端 AT 命令模式

AES 加密通信

密钥可写不可读，启动加密传输的具有相同密钥设备间正常通信，
提高安全性

导轨式 LoRa 数传终端 AES128 加密通信

Listen Before Talk (LBT)
发射监听

模块在发送前主动监听信道环境噪声，噪声超过阈值则延迟发送，该功能可提高模块在恶劣环境下的通信成功率，可用于组网传输，防冲突处理

导轨式 LoRa 数传终端 LBT 发射监听

RSSI 信号强度

即信号强度指示功能，模块支持数据包信号强度串口输出，可用于评估信号质量、改善通信网络、测距；模块支持环境噪声信号强度串口输出，可用于手动实现 LBT 功能

导轨式 LoRa 数传终端 RSSI 信号强度

搭载高品质元器件

为通信模组的稳定性能发挥提供了保障

导轨式 LoRa 数传终端原装芯片方案
原装芯片方案

SX1262

导轨式 LoRa 数传终端工业级晶振
工业级晶振

-40 ~ 85℃

温补晶振

确保模块长时间工作频率不偏移，适应工业高低温恶劣环境

导轨式 LoRa 数传终端温补晶振

多重保护 安全稳定

TVS (瞬态电压抑制管)可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电，自恢复保险丝和保护二极管可确保电流和电压稳定输出，防过流防过压，提高抗冲击能力

导轨式 LoRa 数传终端多重保护

铝合金磨砂外壳

外壳使用铝合金材质，并经过氧化磨砂处理
牢固耐用，颜值与手感更好

导轨式 LoRa 数传终端铝合金磨砂外壳

接口简介

导轨式 LoRa 数传终端接口简介

实地距离测试

晴朗空旷，22dBm，空速 0.3kbps，6dBi 吸盘天线，
天线高度 3 米，距离 5 千米

导轨式 LoRa 数传终端实地距离测试

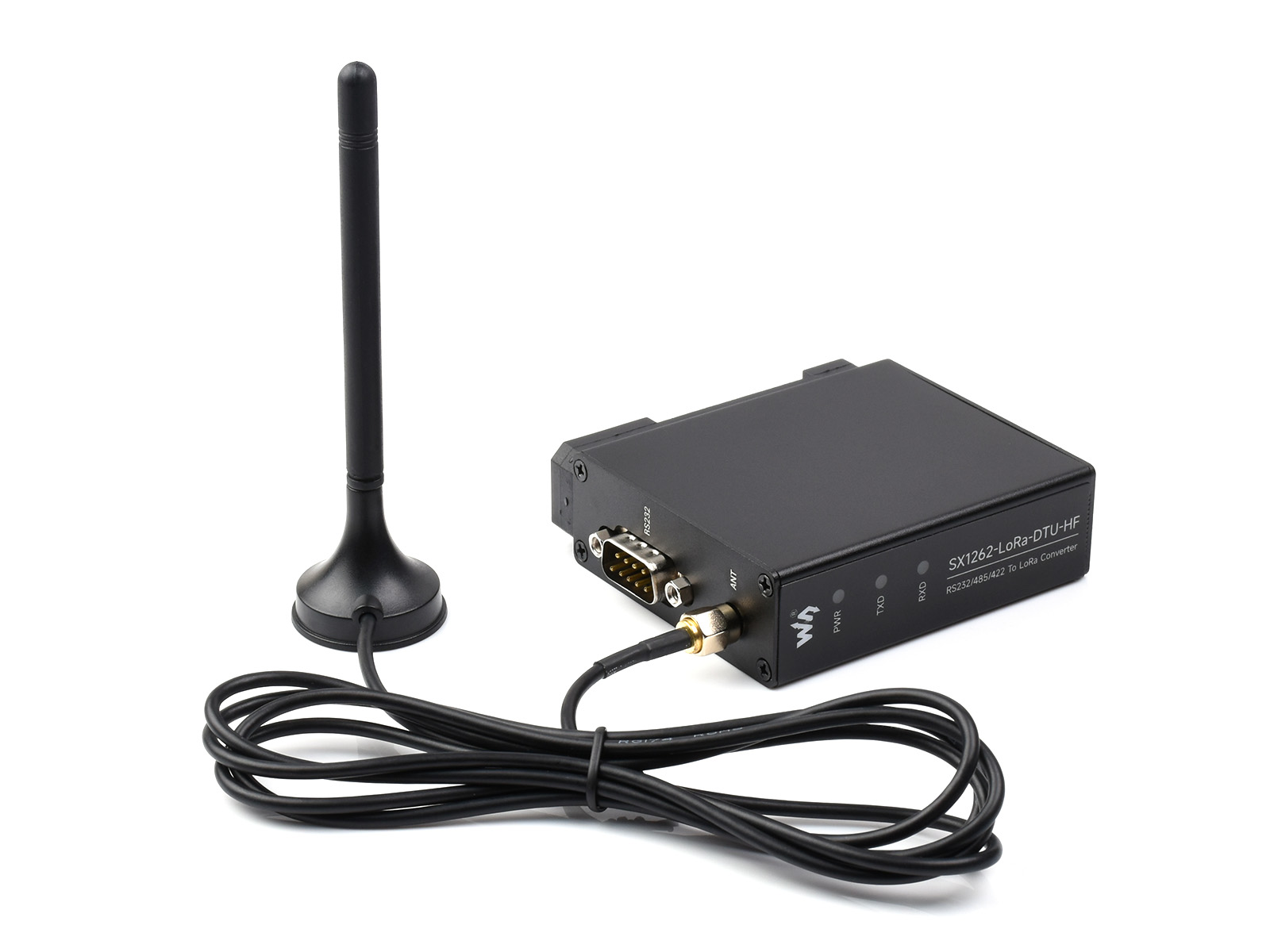

产品展示

导轨式 LoRa 数传终端搭载高品质元器件 导轨式 LoRa 数传终端搭载高品质元器件

产品尺寸

导轨式 LoRa 数传终端产品尺寸

产品资料

资料路径： www.waveshare.net/wiki/SX1262-LoRa-DTU-xF

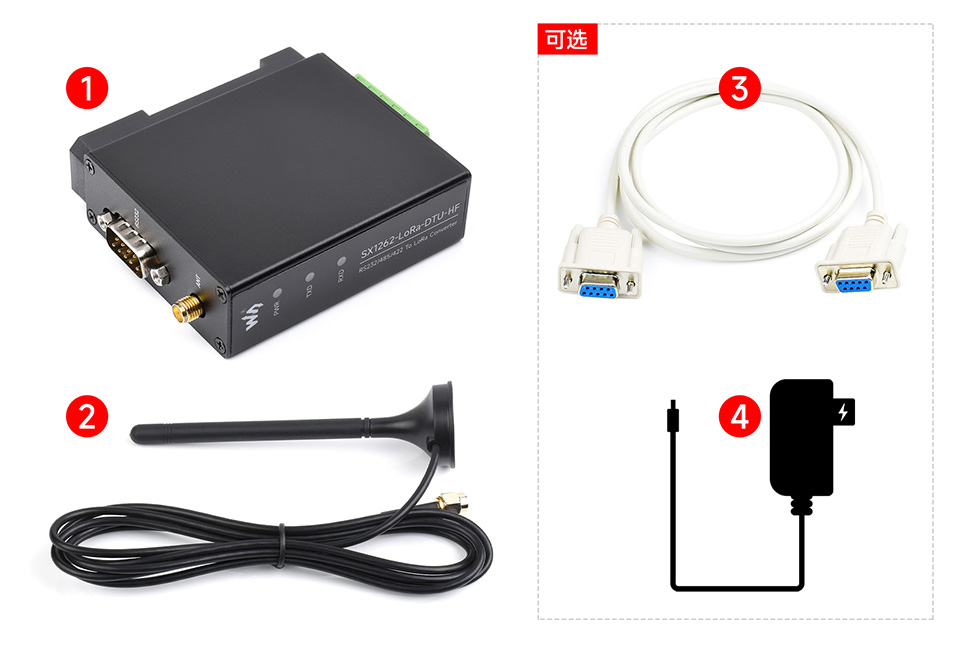

配置清单

导轨式 LoRa 数传终端配置清单
  1. SX1262-LoRa-DTU-HF × 1
  2. 868/915M 吸盘天线 × 1
  3. 串口线 母对母 约 1.5 米 × 1
  4. 12V 1A 电源 × 1
