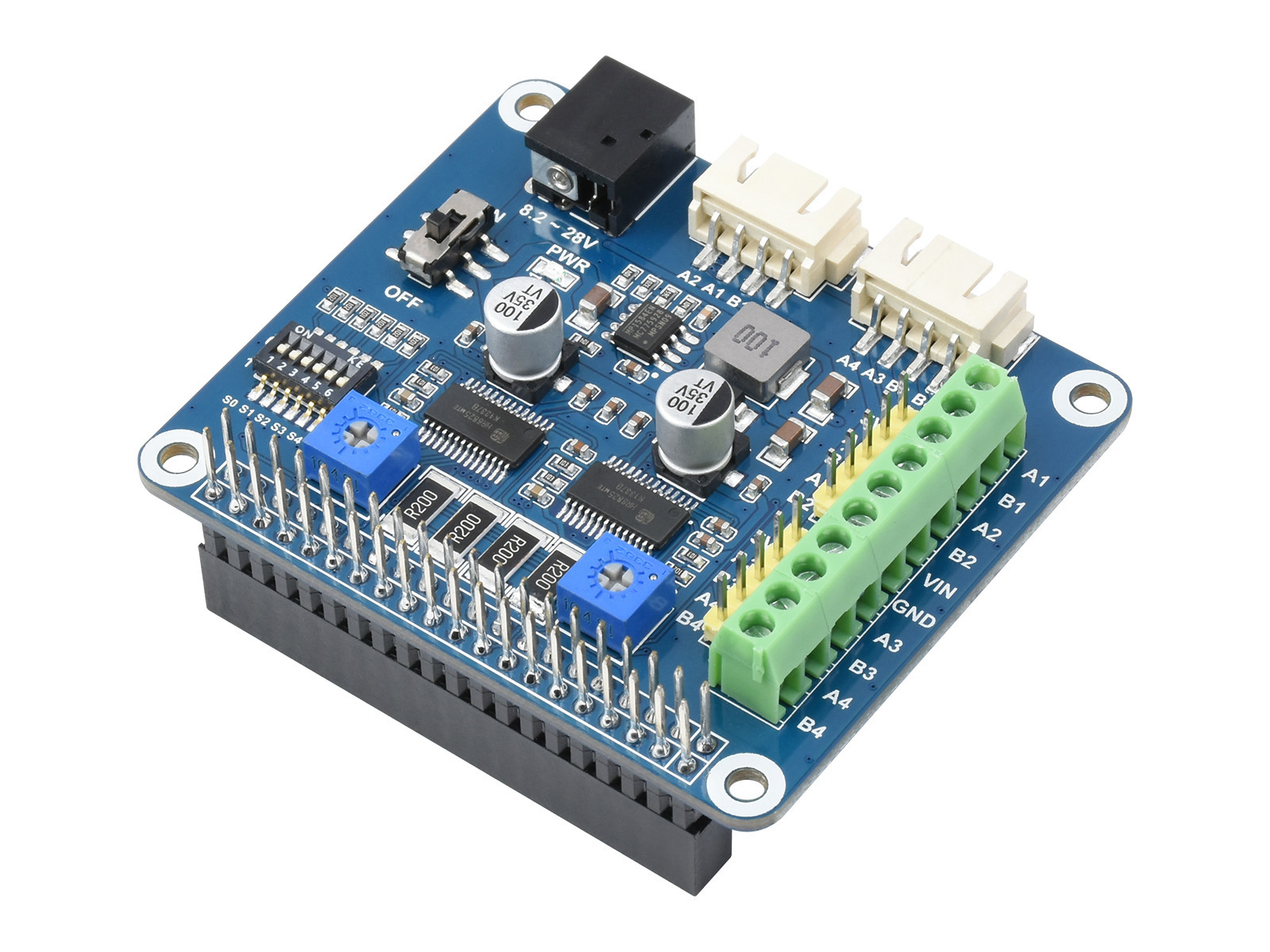

树莓派步进电机驱动板 B 型

Stepper Motor HAT 替代方案，可控制两路步进电机，支持 32 细分

用于 3D 打印、雕刻机、机械手臂等应用

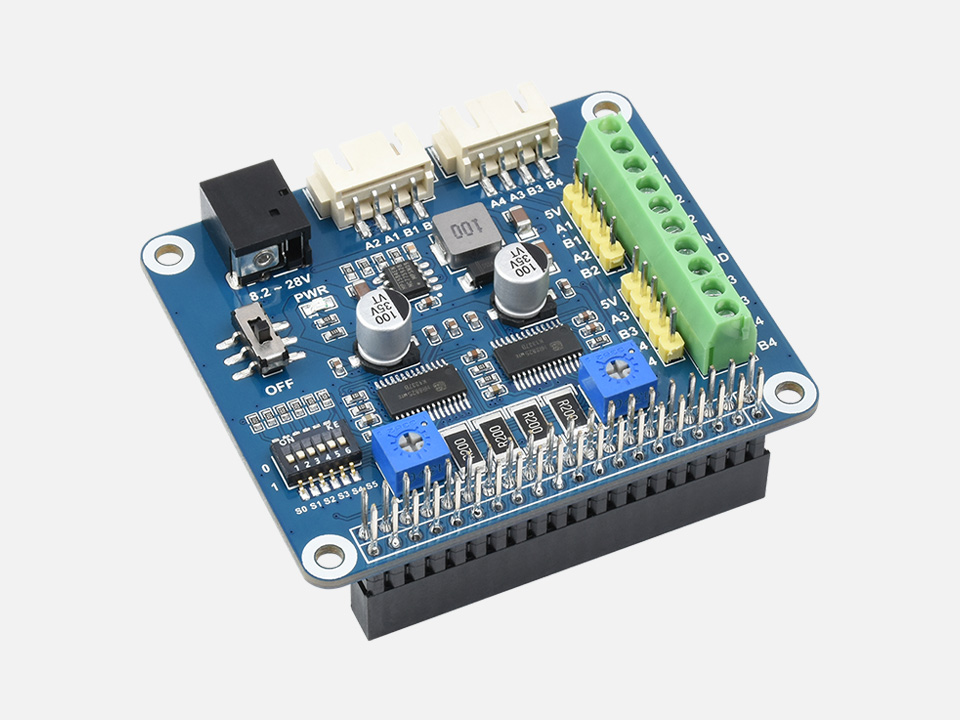

工业级 4 路 USB 集线器主图

产品特性

  • 基于 Raspberry Pi 40PIN GPIO 接口设计，适用于 Raspberry Pi 系列主板、Jetson Nano
  • 板载两路 HR8825 电机驱动芯片，内置转换器，方便控制，可以驱动两个步进电机
  • 支持通过拨码开关选择 6 种不同的步进分辨率：全步、半步、1/4 步、1/8 步、1/16 步和 1/32 步
  • 支持通过电位器调节电机驱动电流，支持高达 2.5A 电流输出
  • 支持过流保护，热关断，欠压锁定
  • 板载 5V 稳压芯片，可直接给树莓派供电
  • 板载多种步进电机接口，方便接入不同规格的步进电机
  • 提供完善的配套资料手册 (提供 BCM2835、wiringPi 与 python 例程/使用手册)

产品参数

电机驱动芯片 HR8825
电机驱动电压 8.2V~28V
电机驱动电流 2.5A
逻辑电平 3.3V
过孔直径 3.0mm
产品尺寸 65 × 56mm

基于 Raspberry Pi
40PIN GPIO 接口设计

适用于 Raspberry Pi 系列主板、Jetson Nano

工业级 4 路 USB 集线器产品特性

板载两路 HR8825 电机驱动芯片

内置转换器，方便控制，可以驱动两个步进电机

工业级 4 路 USB 集线器工业级 USB HUB 芯片

支持 6 种不同的步进分辨率

可通过拨码开关选择：全步、半步、1/4步、1/8步、1/16 步和 1/32 步

工业级 4 路 USB 集线器多重保护电路
MODE2 MODE1 MODE0 电机细分设置
0 0 0 全步
0 0 1 1/2 步
0 1 0 1/4 步
0 1 1 1/8 步
1 0 0 1/16 步
1 0 1 1/32 步
1 1 0 1/32 步
1 1 1 1/32 步

板载多种步进电机接口

方便接入不同规格的步进电机

工业级 4 路 USB 集线器多系统兼容即插即用
标号 电机接口说明
VIN 8.2~28V 外部电源输入
5V 5V 电源
GND 电源地
A1 双极步进电机 M1 绕组 A 输出 1 端
A2 双极步进电机 M1 绕组 A 输出 2 端
B1 双极步进电机 M1 绕组 B 输出 1 端
B2 双极步进电机 M1 绕组 B 输出 2 端
A3 双极步进电机 M2 绕组 A 输出 1 端
A4 双极步进电机 M2 绕组 A 输出 2 端
B3 双极步进电机 M2 绕组 B 输出 1 端
B4 双极步进电机 M2 绕组 B 输出 2 端

使用示例

方便接入不同规格的步进电机

工业级 4 路 USB 集线器多系统兼容即插即用

图片仅作展示，实际收到产品以配置清单说明为准

资源简介

工业级 4 路 USB 集线器产品尺寸
  1. Raspberry Pi GPIO 接口

    可接入各种 Raspberry Pi HAT

  2. 电机接口

    三种不同规格的电机接口，方便使用

  3. MP1482 电源芯片

    外部供电可转换成 5V 电压，给树莓派供电

  4. HR8825 电机驱动芯片

    可以驱动两个步进电机

  1. 外部供电接口

    可输入 8.2V ~ 28V 的直流电源

  2. 电机电源开关

    可选择模块是否给树莓派供电

  3. 拨码开关

    可设置 6 种不同的步进分辨率

  4. 电位器

    可调节电机驱动电流

接口定义

工业级 4 路 USB 集线器产品尺寸

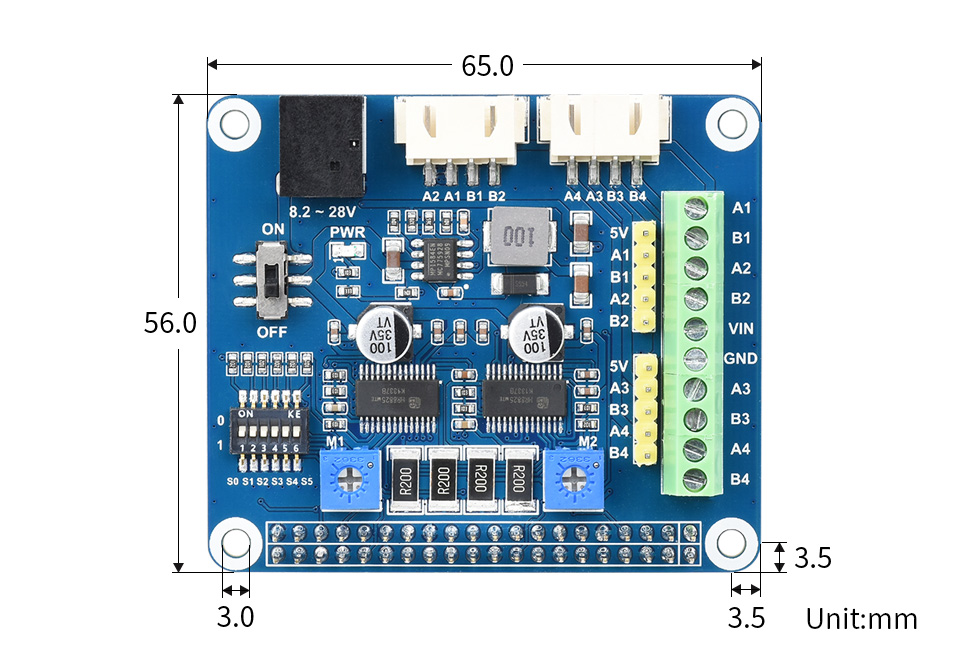

产品尺寸

工业级 4 路 USB 集线器产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/Stepper_Motor_HAT_(B)_

配置清单

  1. Stepper Motor HAT (B) × 1
  2. RPi铜柱包(2PCS套) × 1

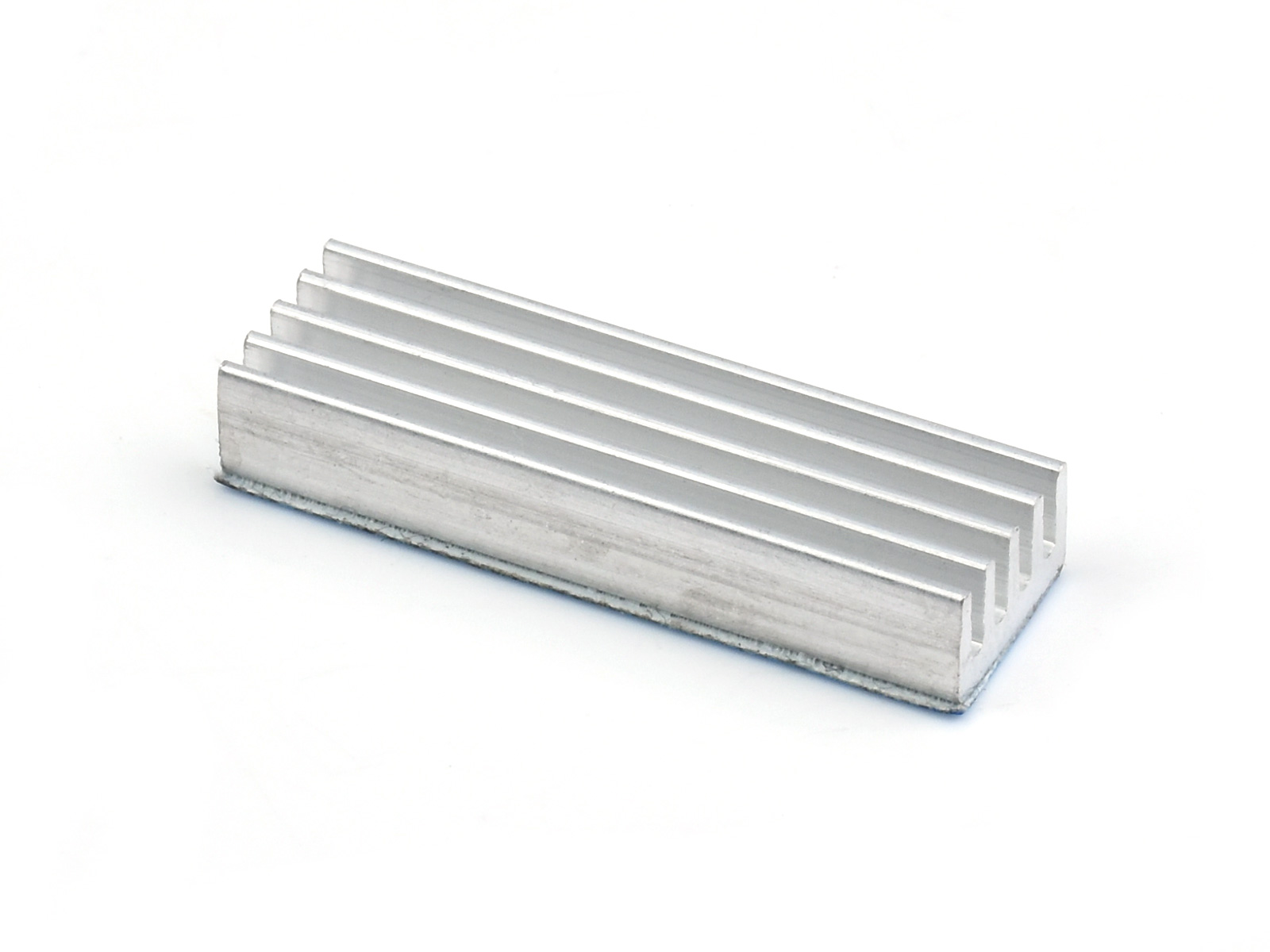

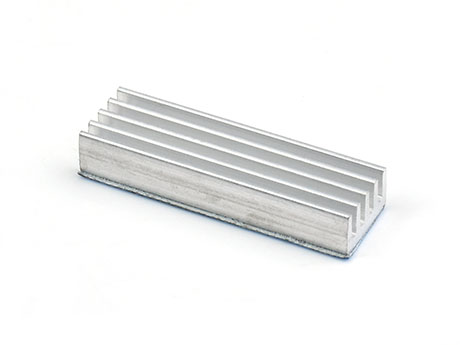

  3. 铝散热片 × 1
