光耦 TLP113

TLP113

芯片信息

型号 封装 在线定购
TLP113（查看） SOP

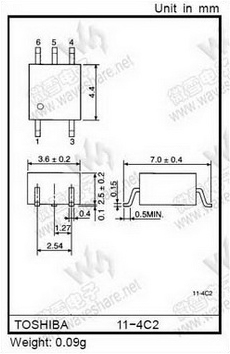

引脚布局

（点击图片看大图）
技术资料—— TLP113 PDF技术资料

TLP113A（P113A） 概述


　　TOSHIBA小型扁平耦合器TLP113（P113）是一个小外型耦合器，适用于贴片安装。
　　TLP113（P113）包含一个高输出功率的砷化镓铝发光二极管，该二极管光耦合到一个高增益，高速单片光探测器。探测器的输出为肖特基钳位晶体管，集电极开路输出。

TLP113A（P113A） 特性

  • 输入电流阀值：IF=10mA（最大）
  • 转换速度：10MBd（典型值）
  • 兼容TTL / LSTTL：Vcc=5V
  • 性能保证温度范围： 0～70℃
  • 隔离电压：2500Vrms（最小）
  • UL 认证：UL1577 file no.E67349

TLP113A（P113A） 应用

  • 隔离线路接收器
  • 单/多路数据传输
  • 计算机外设接口
  • 微处理器系统接口
  • A/D,D/A转换数字隔离
