光耦 TLP180

TLP180

芯片信息

型号 封装 在线定购
TLP180GB（查看） SOP

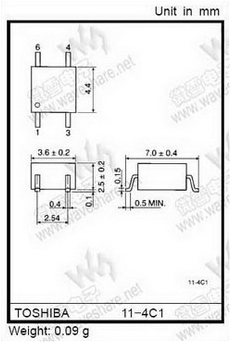

引脚布局

（点击图片看大图）
技术资料—— TLP180 PDF技术资料

TLP180（P180） 概述


　　TOSHIBA小型扁平耦合器TLP180（P180）是一个小外型耦合器，适用于贴片安装。
　　TLP180（P180）包含一个光晶体管，该晶体管光耦合到砷化镓红外发光二极管。二极管通过逆向并行连接，可直接在交流输入电流下工作。

TLP180（P180） 特性

  • 集电极-发射极电压：80V（最小）
  • 电流转换率：50%（最小）
    • GB级：100%（最小）
  • 隔离电压：3750Vrms（最小）
  • UL 认证：UL1577,file no.E67349
    • BSI 认证：BS EN60065:2002, certificate no.8285
    • BS EN60950-1:2002, certificate no.8286

TLP180（P180） 应用

  • 可编程控制器
  • AC/DC输入模块
  • 电信
