光耦 TLP421

TLP421

芯片信息

型号 封装 在线定购
TLP421（查看） DIP

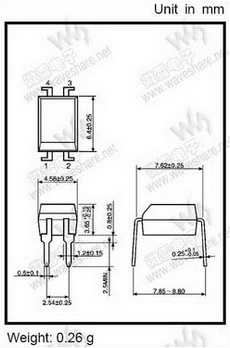

引脚布局

（点击图片看大图）
技术资料—— TLP421 PDF技术资料

TLP421（P421） 概述


　　TOSHIBA TLP421（P421）包含一个硅光晶体管，该晶体管光耦合到一个砷化镓红外发光二极管。
　　TLP421（P421）是4脚塑料DIP（DIP4）封装，带有较高隔离电压（AC：5kVRMS最小值）

TLP421（P421） 特性

  • 集电极-发射极电压：80V（最小）
  • 电流转换率：50%（最小）
  • GB级：100%（最小）
  • 隔离电压：5000Vrms（最小）
  • UL 认证：
    • UL1577
  • BSI 认证：
    • BS EN60065: 2002 no.8411认证
    • BS EN60950-1: 2002 no.8412认证
  • SEMKO 认证：
    • EN60065, EN60950, EN60335
    • no.9910249/01认证

TLP421（P421） 应用

  • 办公设备
  • 家用电器
  • 开关式电源
  • 各类控制器
  • 不同供压电路之间的信号传输
