常用外围 ULN2004A (TI)

ULN2004A (TI)

芯片信息

型号 封装 在线定购
ULN2004ADR (TI)（查看） SOIC16
ULN2004AN (TI)（查看） PDIP16

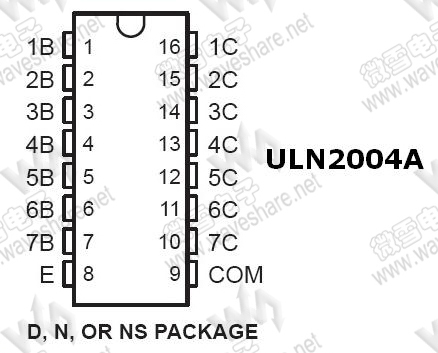

引脚布局

（点击图片看大图）
技术资料—— ULN2004A (TI) PDF技术资料

ULN2004A 概述


　　ULN2001A, ULN2002A, ULN2003A, ULN2004A, ULQ2003A, 以及ULQ2004A是一组高耐压，大电流达林顿晶体管阵列，由7个NPN达林顿管组成，具有通过共阴极箝位二极管实现高压输出的特性，可用于电感性负载开关。单个达林顿管的额定集电极电流为500 mA。达林顿管可经并联后，获得更大的电流容量。ULN2004A的应用包括继电器驱动，锤击起子，电灯驱动，显示器驱动（LED或气体放电），线路接收器，以及逻辑缓冲器。寻找100-V（其它属性可互换）版的ULN2003A和ULN2004A，请分别查看SN75468和SN75469。
　　ULN2001A是可与TTL和CMOS技术共用的通用阵列。ULN2002A则是专为25-V PMOS器件设计。这些器件的每个输入都带有稳压二极管和系列电阻，以便将输入电流控制在安全范围内。ULN2003A的2.7-k系列基极电阻允许对供压为6V至15V的CMOS器件直接操作。ULN2004A的输入电流要求在ULN2003A以下，而电压则要求小于ULN2002A。
ULN2004A 参数
ULN2004A 基本参数
最大输出电压(V)   50
最大转换电压(V)   50
最大峰值输出电流(mA)   500
ULN2004A 其他特性
驱动器数   7
输入兼容性   CMOS
典型延迟时间   250
温度范围(℃)   -20～70
ULN2004A 封装与引脚
SO16
SOIC16
PDIP16

ULN2004A 特性

  • 500-mA 额定集电极电流(单输出)
  • 高输出电压 50 V
  • 输出箝位二极管
  • 输入兼容多种逻辑
  • 继电器驱动应用
