USB AVRISP CH 下载器 兼容 AT AVRISP STK500

产品简介

【一分钟自我介绍】

• 他采用ISP_10PIN标准接口，我采用ISP_6PIN标准接口。（采用的都是标准的ISP接口，但ISP_6PIN 接口更通用 ）
• 他采用PL2303TA，我采用CH340G。（采用的都是目前常用的USB转串口芯片，支持各种主流系统，包括WIN10，
  但CH340G 稳定性更好 ，除此之外，在同样条件下烧写程序，我 烧写速度更快 ）
• 他支持AVR Studio 4及以下版本，我不仅如此，还可以 支持Atmel Studio 5/6/7 。
• 我还 支持0~3.6864MHz频率输出 （背面2孔位为频率输出引脚，圆孔为GND，方孔为PCLK输出，频率大小可通过软件设置）。

【我的方案】

• MCU等核心部分的方案和AT AVRISP下载器相同。所以，使用上也和他一样，简单易用。
• 采用ATMEL官方的STK500固件，在AVR Studio里识别为AVRISP/STK500。兼容性好，稳定可靠，烧写速度相当快。

【我支持的软件】

• 直接支持AVRStudio、WINAVR(GCC)
• 支持IAR、ICCAVR、CVAVR等生成的烧写文件 （点击查看各类软件开发流程）

【我支持的器件】

• 支持大部分带ISP接口的AVR（主流的AVR都带有ISP接口,详细型号请查看下表）
• 支持AT86RF401/AT89S51/AT89S52（下载S51/S52时，推荐MCU的RESET只连接下载器，不连接外部复位电路

以下为版本AVR Studio 4.18 SP3，支持的器件：

　支持低压器件：支持上述器件相应的低压型号（例如后缀带“L”、“V”的AVR：ATmega16L、ATmega48V）
　新器件不断增加中......

【功能、性能】

• 编程功能：与ATMEL原装AVRISP下载器编程功能相同，可烧写FLASH ROM、EEPROM、熔丝位、加密位等功能。
• 高速编程：烧45K程序，带校验，在5.5秒内烧完。（测试芯片外接8MHz的晶振，烧写速度设为1.8MHz）

说明：
程序越大，编程绝对时间越长，但相对时间则越短，这是起始命令，PC反应速度等因素导致的。
若用于烧写51型号，则烧写速度较低。
几乎所有AVR MCU出厂时的时钟源使用的是内部1M振荡源，而下载器的下载速度必须低于AVR MCU时钟源的1/4，也就是必须低于250K。出厂时，AVRISP烧写速率预设为230K，您可根据AVR的实际时钟源，设置更高的烧写速度，如926K等。

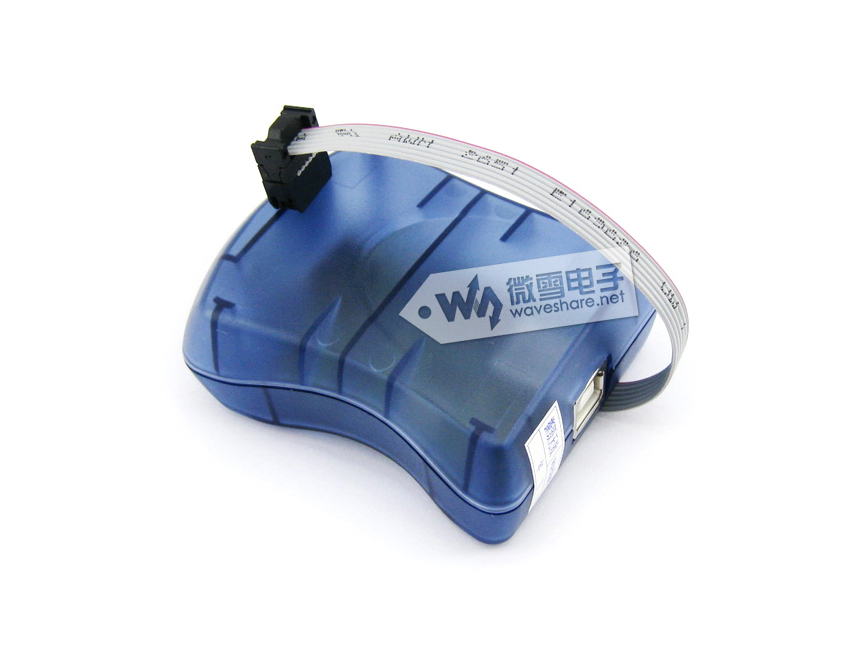

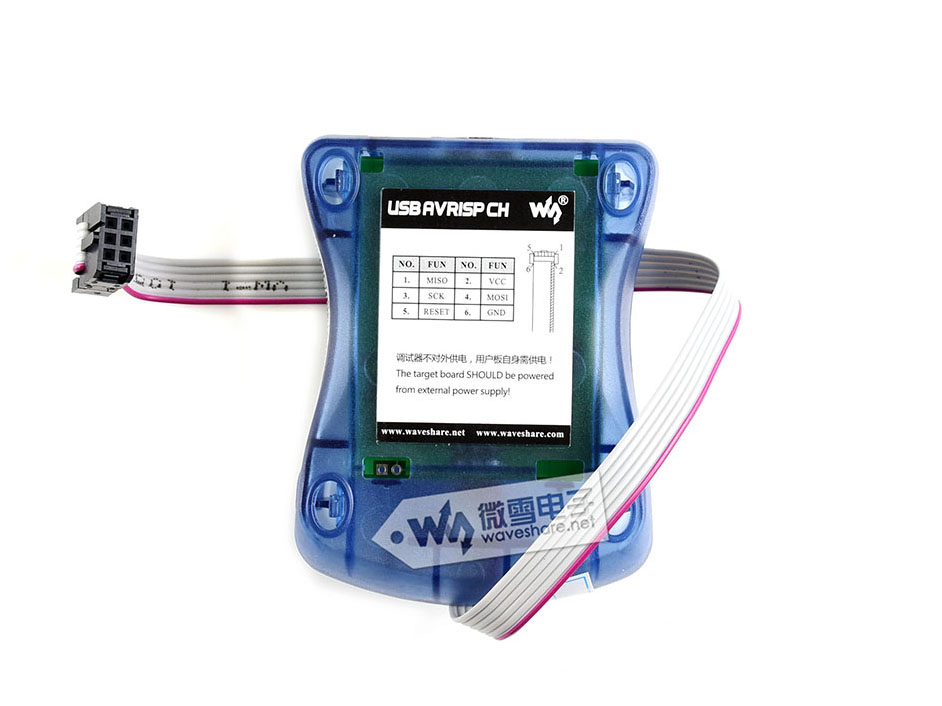

产品图片

连接到计算机

• 准USB接口（USB To COM）
• COM口可设置，一台计算机可连接多台本设备

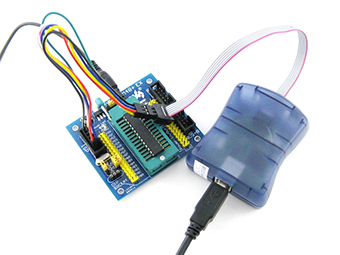

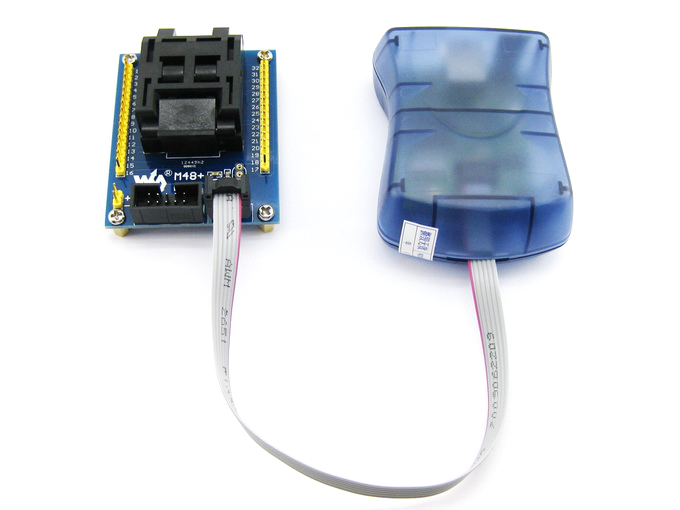

连接到目标板

兼容ISP_6PIN标准接口

• 目标板具备ISP_6PIN标准接口，使用引出的连接线直接连接目标板即可。 下面是接口图：


ISP_6PIN接口

兼容ISP_10PIN标准接口

• 目标板具备ISP_10PIN标准接口，使用ISP_6PIN转ISP_10PIN适配线连接目标板即可。 下面是接口图：

ISP_10PIN接口

支持用户自定义ISP接口

• 目标板的ISP接口为非标准排列，使用使用彩色散头适配线连接目标板即可。 由于电路板的布板空间不足或特殊设计等因素，用户板的ISP接口需要根据实际情况而定。这时，使用彩色散头适配线即可。

ISP接口定义说明

• 点击查看

注意： 当使用USB连接PC机时，调试器自身由USB供电，但不对外供电（目标板则需另外供电）！
