| 上节我们学习了按键的识别，这是一种纯数字信号0,1的应用。本章讲解利用Arduino读取模拟信号，通过引脚可以读取外部的电压值；具体的AD转换原理大家可以百度查找，我们教程的宗旨是，只发干货！！！ 原理大放送： UNO PLUS开发板主芯片采用ATMEGA38P-AU，该芯片供电电压范围广，适应3.3V及5V供电，内置10位AD转换模块，所以可提供2^10 = 1024级模数转换。当系统的供电为3.3V时，对应的分辨率可以达到3300mv / 1024 = 3.22mv，即每个AD值代表3.22mv；若5V供电，分辨率为5000mv / 1024 = 4.88mv，每个AD采样值代表4.88mv。 Accessory Shield板载的10k可调电位器采用3.3V供电，即最大可调节输出的电压值为3.3V。若开发板供电电压配置为3.3V，输出AD值的范围是0-1023；若开发板供电电压配置为5V，此时ADC的分辨率为4.88mv，电位器最大输出电压3.3V对应的AD值为3300 / 4.88 = 676，即输出AD值的范围是0-676。 代码示例： const int analog_pin = 0;
int adcvalue;
void setup(void)
{
Serial.begin(9600);
}
void loop(void)
{
adcvalue = analogRead(analog_pin);
Serial.print("The current ADC value is: ");

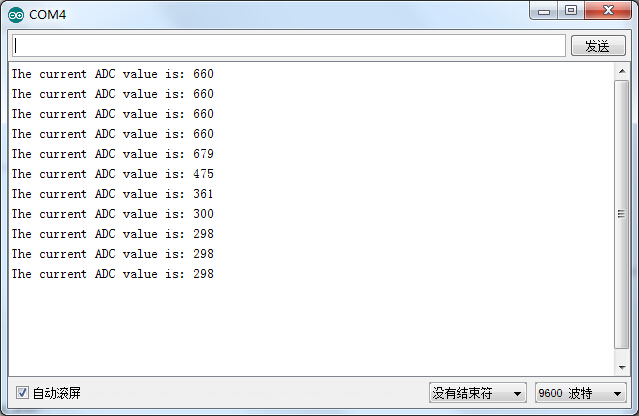

Serial.println(adcvalue);
delay(500);
}
附件： |
