Hi，大家好，欢迎来到STM32之littlevGL课堂，我们在上节课中学习了如何搭建开发环境，相信聪明的你一定搭建好了，肯定急于学习新的知识，不过不要着急，本节教程教大家去了解一下基本的知识---对象的基本属性，理解好了本节课程，后面的课程才能理解的更加深入，废话不多说！ 一 对象的基本属性 littlevGL 6.1.2 目前共有三十多种对象类型，本节教程我们来学习littlevGL最基本的一种对象类型--基本对象(lv_obj)，这是三十多种对象类型中最基本的对象类型，其他的对象类型都是基于基本对象派生出来的，那么我们就来先来学习一下基本对象吧。 想知道基本对象有哪些属性，我们可以通过它的结构体去了解一下： typedef struct _lv_obj_t
{
struct _lv_obj_t * par; /**< Pointer to the parent object*/
lv_ll_t child_ll; /**< Linked list to store the children objects*/
lv_area_t coords; /**< Coordinates of the object (x1, y1, x2, y2)*/
lv_event_cb_t event_cb; /**< Event callback function */
lv_signal_cb_t signal_cb; /**< Object type specific signal function*/
lv_design_cb_t design_cb; /**< Object type specific design function*/
void * ext_attr; /**< Object type specific extended data*/
const lv_style_t * style_p; /**< Pointer to the object's style*/
#if LV_USE_GROUP != 0
void * group_p; /**< Pointer to the group of the object*/
#endif
#if LV_USE_EXT_CLICK_AREA == LV_EXT_CLICK_AREA_TINY
uint8_t ext_click_pad_hor; /**< Extra click padding in horizontal direction */
uint8_t ext_click_pad_ver; /**< Extra click padding in vertical direction */
#endif
#if LV_USE_EXT_CLICK_AREA == LV_EXT_CLICK_AREA_FULL
lv_area_t ext_click_pad; /**< Extra click padding area. */
#endif
/*Attributes and states*/
uint8_t click : 1; /**< 1: Can be pressed by an input device*/
uint8_t drag : 1; /**< 1: Enable the dragging*/
uint8_t drag_throw : 1; /**< 1: Enable throwing with drag*/
uint8_t drag_parent : 1; /**< 1: Parent will be dragged instead*/
uint8_t hidden : 1; /**< 1: Object is hidden*/
uint8_t top : 1; /**< 1: If the object or its children is clicked it goes to the foreground*/
uint8_t opa_scale_en : 1; /**< 1: opa_scale is set*/
uint8_t parent_event : 1; /**< 1: Send the object's events to the parent too. */
lv_drag_dir_t drag_dir : 2; /**< Which directions the object can be dragged in */
uint8_t reserved : 6; /**< Reserved for future use*/
uint8_t protect; /**< Automatically happening actions can be prevented. 'OR'ed values from
`lv_protect_t`*/
lv_opa_t opa_scale; /**< Scale down the opacity by this factor. Effects all children as well*/
lv_coord_t ext_draw_pad; /**< EXTtend the size in every direction for drawing. */
#if LV_USE_OBJ_REALIGN
lv_reailgn_t realign; /**< Information about the last call to ::lv_obj_align. */
#endif
#if LV_USE_USER_DATA
lv_obj_user_data_t user_data; /**< Custom user data for object. */
#endif
} lv_obj_t;二 对象的基本属性介绍 我们通过代码来看一下，其实注释也已经非常清晰的指出有哪些基本的属性了： struct _lv_obj_t * par; /**< Pointer to the parent object*/
lv_ll_t child_ll; /**< Linked list to store the children objects*/
lv_area_t coords; /**< Coordinates of the object (x1, y1, x2, y2)*/
lv_event_cb_t event_cb; /**< Event callback function */
lv_signal_cb_t signal_cb; /**< Object type specific signal function*/
lv_design_cb_t design_cb; /**< Object type specific design function*/
void * ext_attr; /**< Object type specific extended data*/

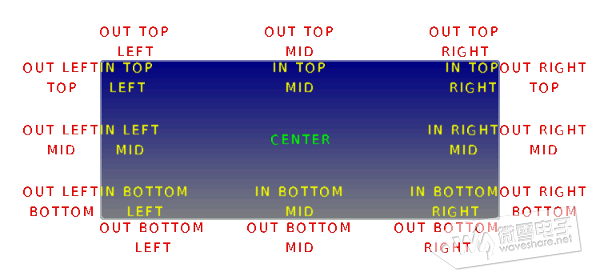

const lv_style_t * style_p; /**< Pointer to the object's style*/1.父对象(struct _lv_obj_t * par)： 首先它有一个父对象，那么父对象是什么呢？我们可以简单理解为当前对象是在哪一个窗口之内生成的，或者是基于哪一个对象派生的。 2.子对象(lv_ll_t child_ll)： 然后它还有一个指向子对象的链表，其他对象可以是此对象的子对象，依次类推，当当前对象销毁时，会通过此链表依次销毁子对象、子对象的子对象等等。 3.坐标(lv_area_t coords)： 然后就是坐标属性，包括在屏幕中的位置以及用来约束对象大小的高度和宽度。 对象的大小可以通过 lv_obj_set_width(obj, new_width) 和lv_obj_set_height(obj, new_height) 或单一函数 lv_obj_set_size(obj, new_width, new_height)来修改。 对象的坐标可以通过lv_obj_set_x(obj, new_x) 和 lv_obj_set_y(obj, new_y) 或单一函数lv_obj_set_pos(obj, new_x, new_y)来设置。 对象的位置我们还可以通过去其他对象的对齐方式去设定，这里给出一张图可以帮助大家更好的理解各种对齐方式：
4.事件(lv_event_cb_t event_cb)： 我们可以给对象设置一个事件回调，比如点击事件，拖拽事件，然后触发我们想要的结果。 我们可以通过此方式设置对象的事件回调： lv_obj_set_event_cb(obj, event_cb) 我们只需要在回调函数中去完成我们的逻辑处理即可。具体都有哪些事件我们会在用到的时候再做详细说明，或者可以去查看一下lv_event_t都有哪些枚举类型。 5.信号(lv_signal_cb_t signal_cb)： 其实信号相对来说与用户是不相关的，因为这一属性仅在库内部使用，所以这里我们也不再详细去讲解了。 6.设计(lv_design_cb_t design_cb)： 这个属性目前基本用不到，此属性主要用于绘制对象或者遮罩图像。 7.展属性(void * ext_attr)： 我们可以通过此属性来给对象扩展一些属性，当我们觉得库中某些对象的功能不足，或者我们需要新增某些特殊的属性，我们都是可以设置的，就比如按钮对象相比于基本对象的不同，就是扩展的一些属性，可以看出littlevGL的对象属性是非常灵活。 8.样式(const lv_style_t * style_p)： 样式属性决定了我们创建的对象的外观形象，但是样式又相对来说是比较麻烦的，因为我们描绘一个对象的外观的维度是非常多的，比如我们可以设置对象的背景，文本样式，填充样式，线条样式等等，不过我们刚开始学习自带的控件样式就足够我们使用了，所以不需要担心这一点。 这就是基本对象的一些基本属性，当然还一部分没有讲到，当前我们只需要了解这么多就足够了，了解了这些基本属性可以帮助我们更好的去理解某些控件的属性，本节就到这里，下一节我们学习如何创建一个基本对象。 |
