LC76G GNSS 定位模块

支持 GPS/北斗 (BDS)/GLONASS/Galileo/QZSS 多卫星系统

I2C/UART 接口通信,提供多种平台资料教程,方便二次开发集成

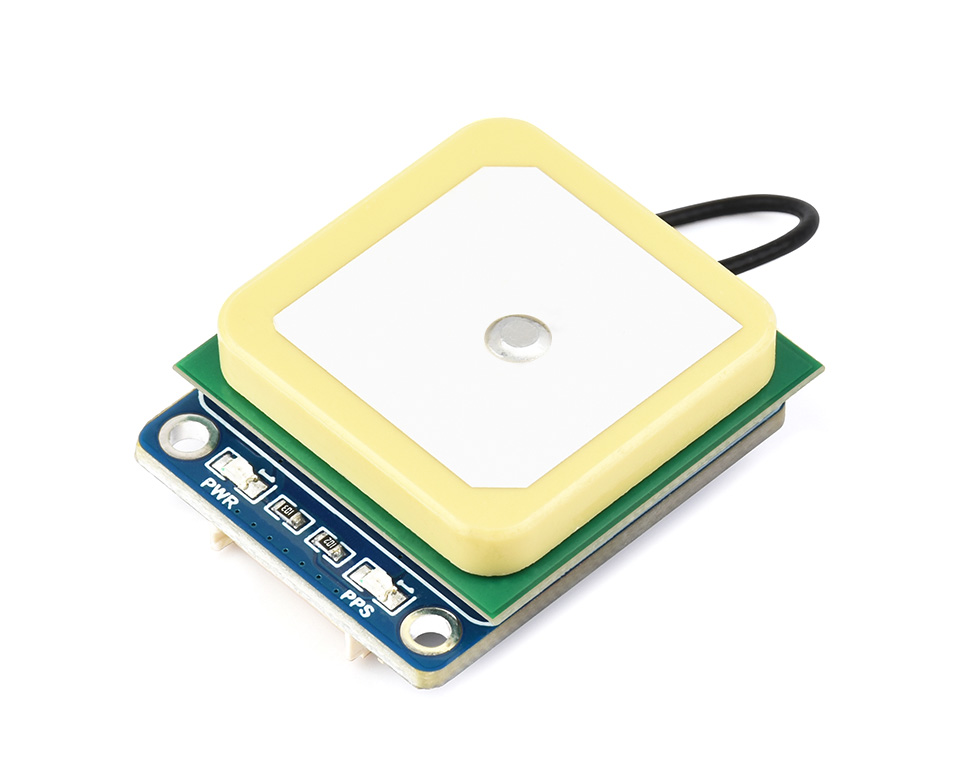

LC76G GNSS 定位模块主图

产品特性

本产品是一款 GNSS (全球导航卫星系统)模块,支持 GPS、北斗(BDS)、GLONASS、Galileo 和 QZSS 多重卫星系统,可多系统联合定位和单系统独立定位、支持 EPO (扩展预测轨道)和 EASY (嵌入式辅助系统)功能,可向用户提供快速、准确、高性能定位体验的 GNSS 模块。

  • 支持 GPS、北斗(BDS)、GLONASS、 Galileo 和 QZSS 多重卫星系统
  • 支持 UART 和 I2C 两种通信接口
  • 内置低噪声放大器 (LNA),提高接收灵敏度
  • 支持 EPO (扩展预测轨道)和 EASY (嵌入式辅助系统)功能
  • 支持 1PPS 功能
  • 支持串口通信波特率范围:9600~921600bps (默认 115200bps)
  • 板载可充电锂电池 MS621FE,用于掉电保存星历数据和热启动
  • 板载 2 个 LED 指示灯,方便查看模块运行状态
  • 提供完善的配套资料手册 (Raspberry Pi / Raspberry Pi Pico / Jetson Nano / Arduino / ESP32 等示例程序)

产品参数对比

产品型号 LC76G(AB) L76K
GNSS GPS/GLONASS/Galileo/BDS/QZSS GPS/GLONASS/BDS/QZSS
芯片平台 AG3352 AT6558R
L1 接收机类型
(通道数)
47 跟踪 32 跟踪 / 72 捕获
L1 接收机类型
SBAS
支持 不支持
A-GNSS 支持 支持
灵敏度 (自动捕获) -147dBm -148dBm
灵敏度 (重新捕获) -159dBm -160dBm
灵敏度 (跟踪) -166dBm -162dBm
TTFF
(首次定位时间)
冷启动
26s, Autonomous
12s, With EASY™
5s, With EPO™
30s, Autonomous
5.5s, With AGNSS
TTFF
(首次定位时间)
温启动
20s, Autonomous
2s, with EASY™
-
TTFF
(首次定位时间)
热启动
1s 2s
位置精度 1.5m CEP 2.0m CEP
速度精度 0.1m/s 0.1m/s
加速度精度 (Max) 0.1m/s² 0.1m/s²
授时精度 30ns 30ns
更新率 (Max) 10Hz 5Hz
I2C 速率 400Kbps (Max) -
UART 波特率 范围:9600~921600bps
默认:115200bps
范围:4800~115200bps
默认:9600bps
GNSS 数据更新频率 Max:10Hz
默认:1Hz
Max:5Hz
默认:1Hz

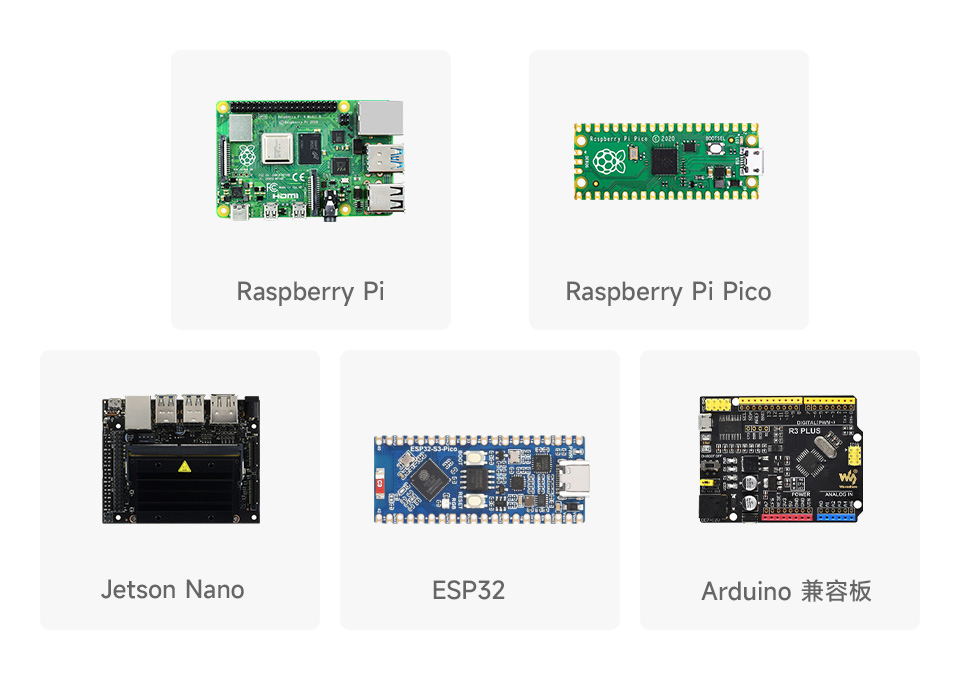

适用于多种编程平台

提供 Raspberry Pi/Raspberry Pi Pico/Jetson Nano/ESP32/Arduino 示例程序和使用手册,开发集成更方便,扩展性强

LC76G GNSS 定位模块适用于多种编程平台

支持多卫星系统定位

支持 GPS、北斗 (BDS)、GLONASS、Galileo 和 QZSS 多重卫星系统

LC76G GNSS 定位模块支持多卫星系统定位

资源简介

LC76G GNSS 定位模块资源简介
引脚定义
VCC 电源正 (3.3V/5V 电源输入)
GND 电源地
TX 接 MCU.RX (信号流向:TX >> MCU.RX)
RX 接 MCU.TX (信号流向:MCU.TX >> RX)
PPS GPS 状态指示灯
RST 复位引脚
SDA I2C 数据线
SCL I2C 时钟线

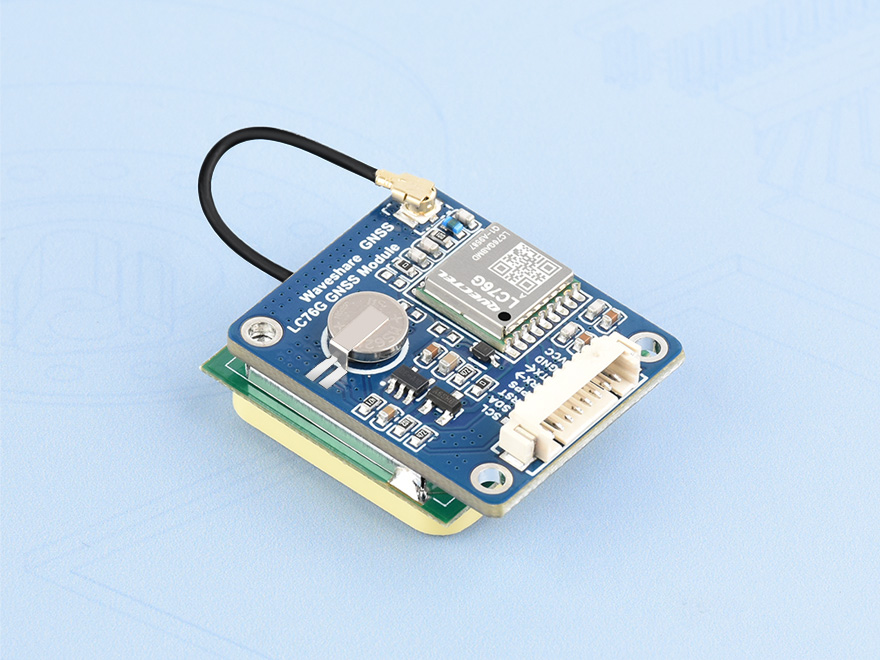

产品展示

LC76G GNSS 定位模块产品展示
LC76G GNSS 定位模块产品展示

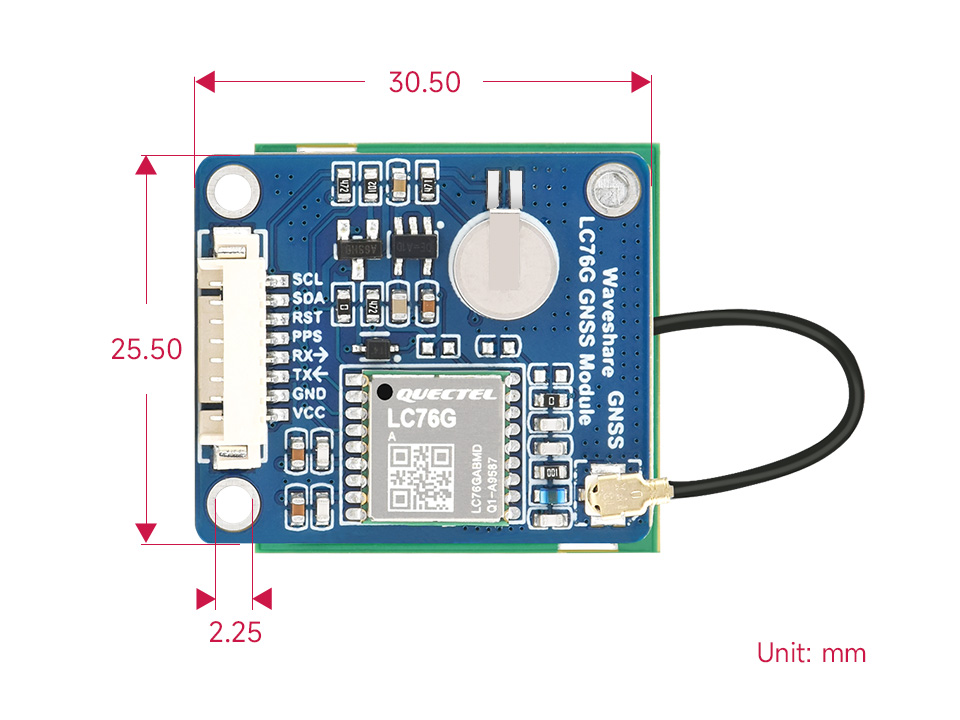

产品尺寸

LC76G GNSS 定位模块产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. LC76G GNSS Module × 1
  2. MX1.25 8PIN 连接线 × 1

*如果需要在室内调试,根据 GPS 的安放位置,建议选购:
 距窗口 3.5 米内: GPS 专用延长天线 (IPX 接头) (天线拉到靠窗口处)
