Arduino系列教程十：语音识别模块 LD3320

2015-4-27 16:36| 发布者: yanwl| 查看: 129131| 评论: 28

摘要: LD3320 语音识别模块概述：采用SPI通信接口，板载咪头和有源晶振，方便在电子产品中实现语音识别、声控和人机对话等功能。注意事项：由于该模块使用3.3V电压，所以将其和Arduino连接时，请务必注意供电电压；对于 ...

本教程主要实现：通过语音模块控制LED的亮和灭。说“开灯”，LED点亮；说“关灯”，LED熄灭。

LD3320 语音识别模块概述：

采用SPI通信接口，板载咪头和有源晶振，方便在电子产品中实现语音识别、声控和人机对话等功能。

注意事项：

由于该模块使用3.3V电压，所以将其和Arduino连接时，请务必注意供电电压(如配合Arduino UNO R3使用，建议加上电平转换模块)；对于使用UNO PLUS开发板来说，切换电压很简单，只需将电压跳线帽配置为3.3V即可。

硬件准备：

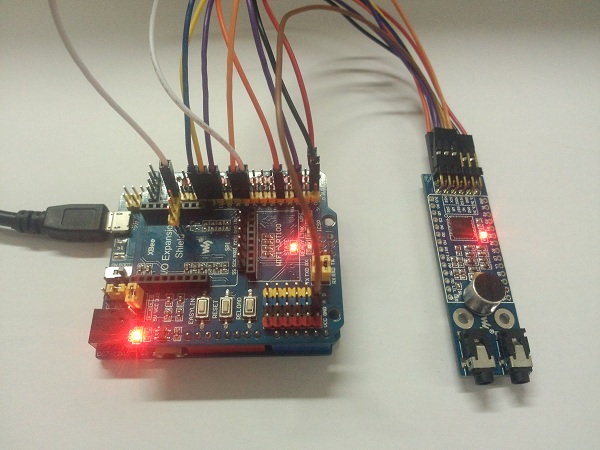

硬件连接：

1. 将IO Expansion Shield接入UNO PLUS，用跳线帽将两个板的电压配置为3.3V

2. 连接 LD3320 语音模块

3.3V -- VCC

GND -- GND

MISO -- D12

MOSI -- D11

SCK -- D13

NSS -- D4

RST -- D9

IRQ -- D2

WR -- GND

3. 将 D8 与XBEE接口的15号引脚连接，控制板载的 STATE LED闪烁。如果你动手能力比较腻害，可以用洞洞板连接一个LED驱动电路，其实就一个1K电阻和一个发光二极管，D8为控制引脚；当识别到“开灯”时，D8输出高电平；反之输出低电平

程序：

01#include <ld3320.h>
02
03VoiceRecognition Voice;                         //声明一个语音识别对象
04
05#define Led 8                                   //定义LED控制引脚
06
07void setup()
08{
09    pinMode(Led,OUTPUT);                        //初始化LED引脚为输出模式
10    digitalWrite(Led,LOW);                      //LED引脚低电平
11
12    Voice.init();                               //初始化VoiceRecognition模块
13    Voice.addCommand("kai deng",0);             //添加指令，参数（指令内容，指令标签（可重复））
14    Voice.addCommand("guan deng",1);            //添加指令，参数（指令内容，指令标签（可重复））
15    Voice.start();//开始识别
16}
17void loop() {
18  switch(Voice.read())                          //判断识别
19  {
20    case 0:                                     //若是指令“kai deng”
21    digitalWrite(Led,HIGH);                 //点亮LED
22        break;
23    case 1:                                     //若是指令“guan deng”
24    digitalWrite(Led,LOW);//熄灭LED
25        break;
26    default:
27        break;
28  }
29}

源代码下载：

VoiceLED.zip

VoiceLED-V2.zip(增加串口输出)

如果下载后编译出错，将ld3320目录复制到Arduino sketchbook location地址的libraries文件夹内（在File->Preferenees里查看）
