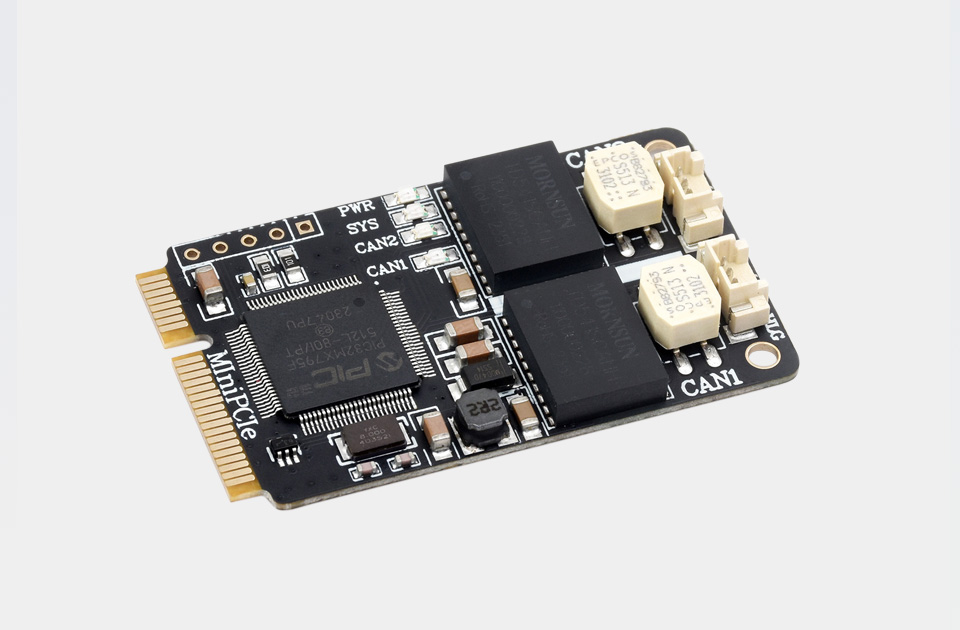

MiniPCIe 接口 CAN 卡
小尺寸易集成 双通道 CAN 隔离接口 传输稳定可靠
产品简介
2-CH CAN MiniPCIe 扩展出两路 CAN 接口，采用标准 MiniPCIe 板卡尺寸，可以非常方便地安装在带有 MiniPCIe 接口的笔记本电脑或工控电脑上，集成两路完整的 CAN 隔离接口电路。支持 Windows 和 Linux 系统，提供驱动、CANTools 相关软件、二次开发调用示例和教程等。配套 USB TO MiniPCIe 转接板使用，可通过 USB 接入 PC 或工控主机实现对 CAN 总线网络的收发控制、数据分析采集和监测。本产品体积小巧，简单易用，既可用于 CAN 总线入门学习调试，也可进行二次开发和集成到各种需要用到 CAN 总线通信的应用场景中。
产品参数
| 产品类型 | MiniPCIe 接口 CAN 卡 | |
|---|---|---|
| MiniPCIe 接口 |
工作电平 | 3.3V |
| 通信方式 | MiniPCIe 接口的 USB2.0 管脚 | |
| CAN 接口 | CAN 通道数 | 两路：CAN1 和 CAN2 (相互独立，互不影响，全隔离) |
| 接口形式 | 端子接口 (标准间距 1.25mm) | |
| 匹配电阻 | 每路 CAN 焊接一个 120Ω 的终端电阻 | |
| 通信速率 | 10Kbps~1Mbps (可通过软件配置) | |
| 协议支持 | 同时支持 CAN2.0A 和 CAN2.0B 协议，符合 ISO/DIS11898-1/2 标准 | |
| 硬件支持 | 高速 CAN | |
| 数据收发能力 | 每路 CAN 的接收和发送均可达到：8500 帧/秒 | |
| 数据收发缓冲区 | 每路 CAN 接收缓冲区为 2000 帧，发送缓冲区为 1000 帧 (发送失败时自动重发) | |
| 指示灯 | PWR | 电源指示灯 |
| SYS | 系统状态指示，正常情况为常灭状态；总线出现错误时，常亮 | |
| CAN1 | CAN1 通道指示灯 (收发数据时闪烁) | |
| CAN2 | CAN2 通道指示灯 (收发数据时闪烁) | |
| 支持系统 | Windows | Windows XP/7/8/10/11 (32 位和 64 位) |
| Linux | Raspberry Pi OS (树莓派)、Ubuntu (Jetson Nano)、VMware 虚拟机等 Linux 系统 | |
| 工作温度 | -40～85℃ | |
| 安装方式 | 标准 MiniPCIe 卡槽，体积小巧，简单易用 | |
| 产品尺寸 | 51×30 mm | |

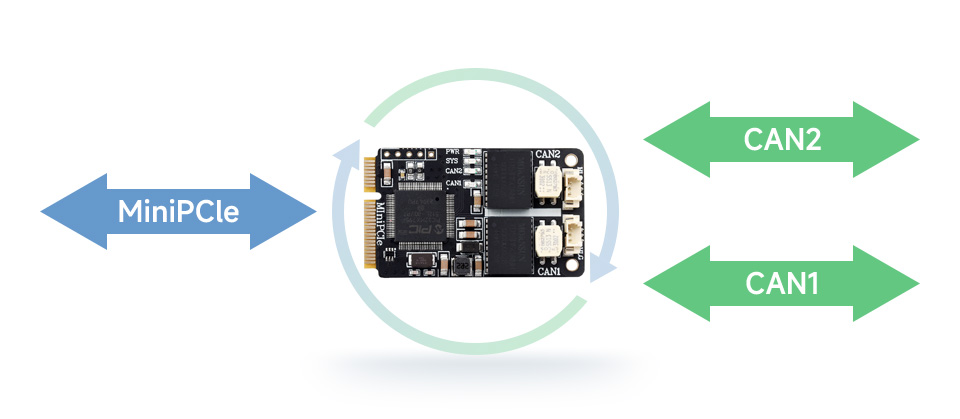

支持与 CAN 总线的协议转换
采用标准 MiniPCIe 接口，搭载两路 CAN 总线接口
支持双向传输，可同时独立工作，互不影响
可配置 CAN 通信波特率
支持自动侦测波特率
CAN 通信波特率，10Kbps~1Mbps 范围可选
可通过配置工具进行波特率计算、自动帧测波特率、设置波特率
成熟方案 运行稳定
采用成熟的 USB-CAN 卡技术，通讯性能极为突出，运行非常稳定
适合作为嵌入式工控板、无风扇工控机等扩展 CAN 接口使用

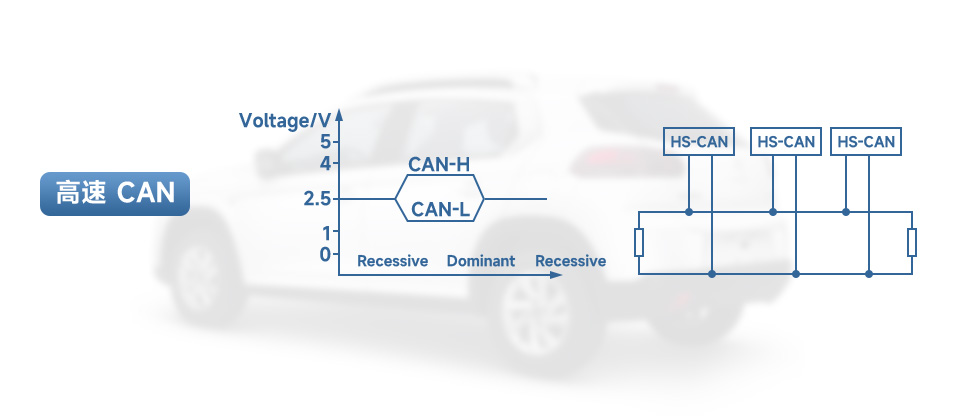

支持多种 CAN 协议的
解码和分析功能
CAN 协议符合 CAN2.0B 规范，兼容 CAN2.0A，符合 ISO11898-1/2 标准
支持多种开发环境
提供各种主流开发平台二次开发工程样例源代码：C++Builder、C#、VC、VB、VB.NET、Delphi、LabVIEW、LabWindows/CVI、Qt、Matlab、Python/Python-can、Linux 下 Qt 样例
支持 Windows 和 Linux 系统
支持 Windows XP/7/8/10/11、以及 Raspberry Pi OS 和 Ubuntu 等 Linux 系统，支持二次开发
高性能硬件方案
采用原装进口主控芯片，32-bit MIPS M4K® Core
主频高达 80MHz，性能强、稳定可靠
带电气隔离和多重保护电路
采用高速信号隔离器、DC-DC 双电源隔离、MiniPCIe、CAN1 和 CAN2 三端全隔离，通信安全稳定性更高
资源介绍

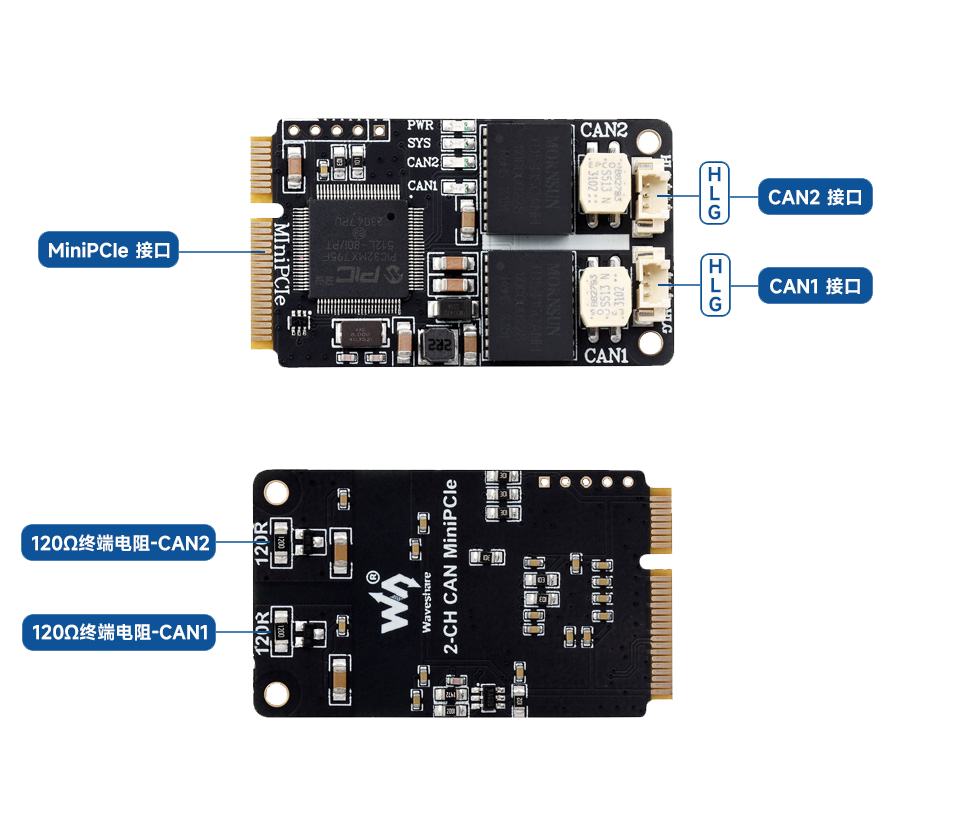

MiniPCIe 接口定义
应用场景

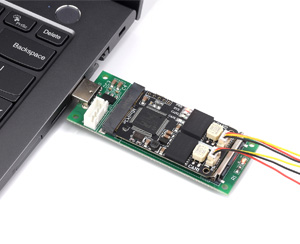

可接到板载 MiniPCIe 插槽的主板使用；也能配合 USB 转 MiniPCIe 转接板，接到电脑、树莓派或 Jetson Nano 等主机的 USB 接口使用

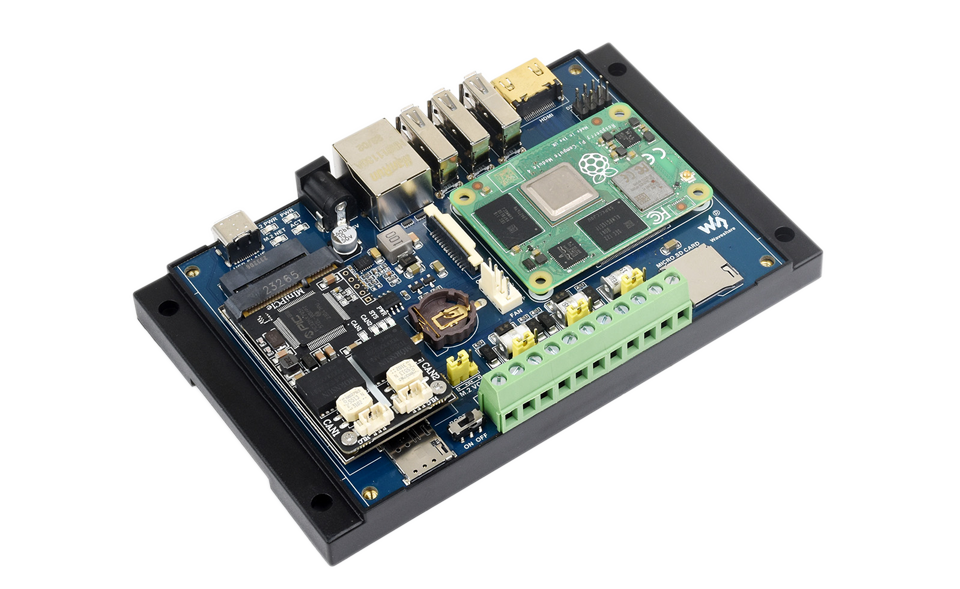

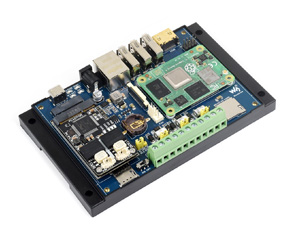

CM4 主板 MiniPCIe
笔记本电脑 USB

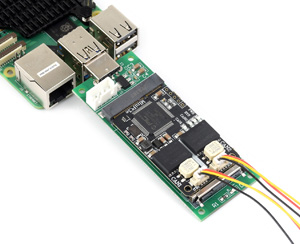

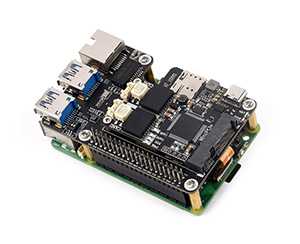

树莓派系列 USB
本产品不含图中的 CM4 模块 和 CM4工业扩展模块

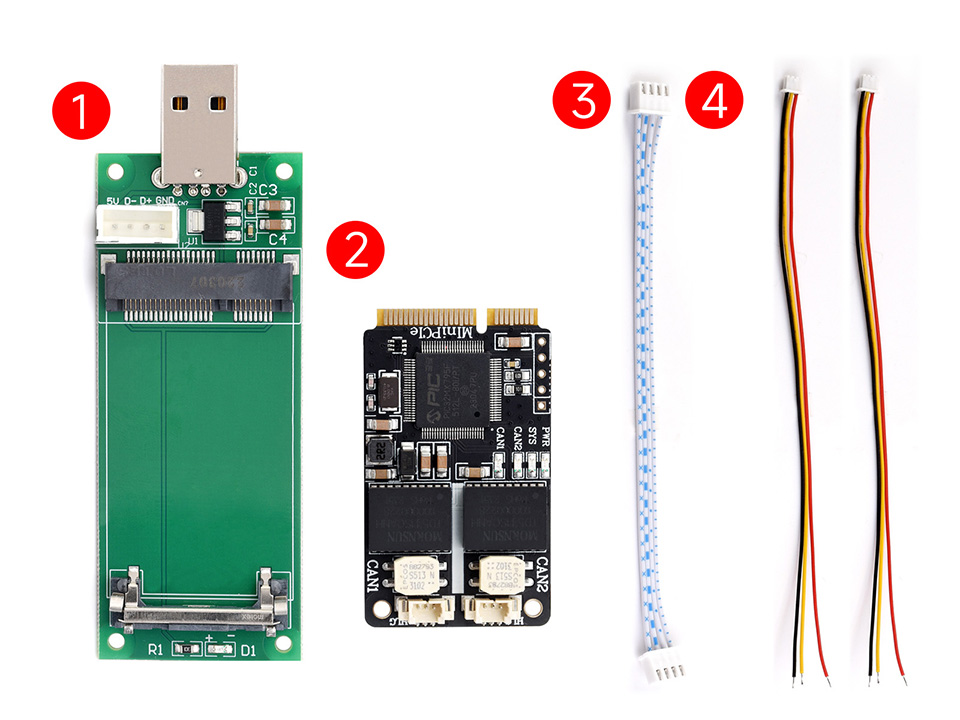

产品展示
产品尺寸
