树莓派5 PCIe扩展板转MiniPCIe 4G/千兆以太网/USB 3.2 Gen1扩展板免驱即插即用高速上网直连树莓派5多系统兼容

电源监控，EEPROM，扩展2路USB3.2接口，HAT+标准，支持USB接入Windows/PC

价格

¥149.48

型号

PCIe TO MiniPCIe GbE USB3.2 HAT+

SKU

28142

品牌

Waveshare

套餐选择

价格参考

含普票

含普票

数量	1+	2+	3+	4+
价格	¥149.48	¥145.44	¥143.42	¥142.61

数量

- +

加入购物车收藏商品

7天无理由退换

关联商品

树莓派5 PCIe扩展板转MiniPCIe 4G/千兆以太网/USB 3.2 Gen1扩展板免驱即插即用高速上网直连树莓派5多系统兼容

已选择 0 件商品

组合价 ¥ 149.48

立即购买

产品详情
产品资料
配置清单

加入购物车

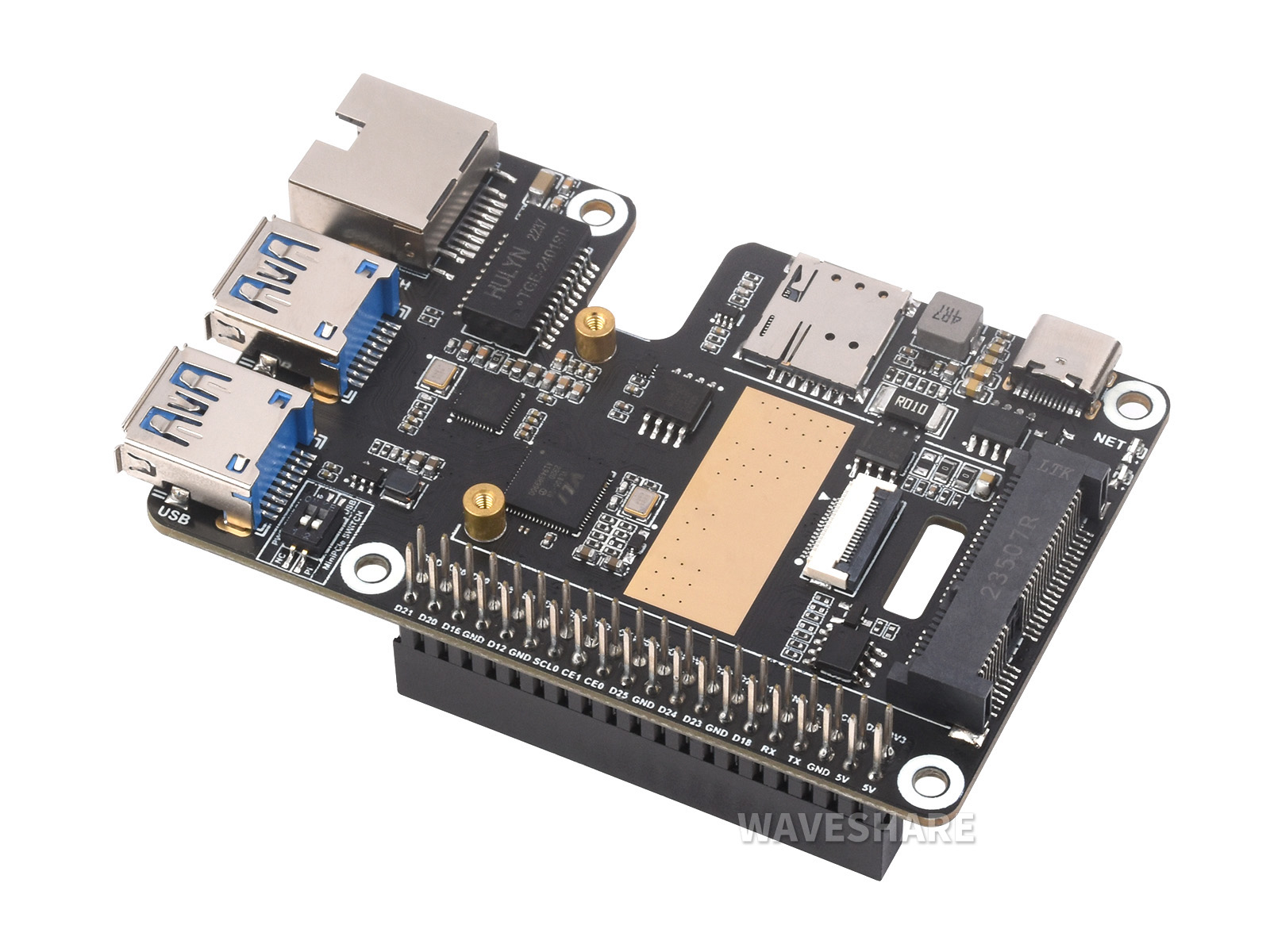

树莓派 5 PCIe 扩展板

PCIe 转 MiniPCIe 4G、千兆以太网和 USB 3.2 Gen1

专为 Raspberry Pi 5 设计，免驱动，即插即用

新升级 HAT+ 标准

产品遵循 HAT+ 标准，支持 Raspberry Pi 软件/固件自动检测

———————— HAT+ 是什么？————————

Raspberry Pi 基于原有的 HAT 标准，推出的一个新的标准

兼容 Raspberry Pi 40PIN GPIO 接口，即插即用

集成 EEPROM 存储芯片，自动加载板卡配置，简化开发流程

尺寸标准化，使得与树莓派尺寸高度契合

支持 Raspberry Pi 40PIN GPIO 接口供电

版本选择

扩展板

扩展板
+
SIM7600G-H-PCIE

扩展板
+
EG25-G mPCIe

模组参数对比

板载 MiniPCIe 接口
可适配 SIM7600G-H-PCIE、EG25-G mPCIe 系列 4G 模组

模组型号	SIM7600G-H-PCIE	EG25-G mPCIe
工作频段
LTE-FDD	B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66	B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28
LTE-TDD	B34, B38, B39, B40, B41	B38, B39, B40, B41
WCDMA	B1, B2, B4, B5, B6, B8, B19
GSM	850, 900, 1800, 1900 MHz
GNSS	GPS, Beidou, GLONASS, GALILEO, QZSS
数据传输
LTE-FDD	150 Mbps (DL) / 50 Mbps (UL)
LTE-TDD	130 Mbps(DL) / 35 Mbps(UL)	130 Mbps(DL) / 30 Mbps(UL)
HSPA+	42 Mbps (DL) / 5.76 Mbps (UL)
WCDMA	384 Kbps (DL) / 384 Kbps (UL)
EDGE	236.8 Kbps (DL) / 236.8 Kbps (UL)	296 Kbps (DL) / 236.8 Kbps (UL)
GPRS	85.6 Kbps (DL) / 85.6 Kbps (UL)	107 Kbps (DL) / 85.6 Kbps (UL)
软件功能
操作系统	Windows / Linux / Android
通信协议	TCP, IP, IPV4, IPV6, 多 PDP, FTP, FTPS, HTTP, HTTPS, DNS	TCP, UDP, PPP, FTP, HTTP, NTP, PING, QMI, NITZ, SMTP, MQTT, CMUX, HTTPS, FTPS, SMTPS, SSL, MMS, FILE
短信 (SMS)	支持 MT, MO, CB, Text, PDU
固件升级	支持通过 FOTA / USB 接口进行固件升级	支持通过 DFOTA / USB 接口进行固件升级
硬件说明
SIM卡	1.8V / 3.0V
天线接口	IPEX 1 代接口 (LTE 主天线 + LTE 分集天线 + GNSS 天线)
供电电压	3V ~ 3.6V
外形封装	Mini-PCIe
产品尺寸	50.8 × 31.0 × 5.5 mm	51.0 × 30.0 × 4.9 mm
工作温度	-40℃ ~ +80℃
应用场景
适用地区	全球通用
说明：4G 模组为选配项，具体以套餐的配置清单为准。此表为实测适配的型号，若用于其他模组，须确认引脚兼容性，以实测为准。

专为树莓派 5 设计，HAT+ 标准

板载 PCIe 接口，可通过 16PIN 排线直连树莓派 5

图片仅供展示，详细配置请参考配置清单

扩展 2 路 USB3.2 接口

PCIe 转 2 路 USB 3.2 Gen1 高速接口
方便接入更多外围设备

图片仅供展示，详细配置请参考配置清单

扩展千兆网口

搭载 RTL8153B 高性能千兆以太网芯片
网口下沉式设计，整体工整美观

网口速度测速

支持 Raspberry Pi OS/Ubuntu/OpenWRT 等系统
网口测速稳定可靠

多系统兼容

支持 Raspberry Pi OS、Ubuntu、OpenWRT 等系统

支持全球频段的 4G/3G/2G

LTE Cat-4：高达 150Mbps 下行和 50Mbps 上行速率

3G(HSPA+)：高达 42Mbps 下行和 5.76Mbps 上行速率

2G (GPRS/EDGE)：高达 236.8Kbps 下行和 236.8Kbps 上行速率

此功能须搭配 SIM7600G-H-PCIE，或者 EG25-G mPCIe 使用，请选择相应的模组套餐，仅扩展板无此功能。

支持 GNSS 定位

支持 GPS、北斗、Glonass、 GALILEO、 QZSS、LBS 基站定位

此功能须搭配 SIM7600G-H-PCIE，或者 EG25-G mPCIe 使用，请选择相应的模组套餐，仅扩展板无此功能。

板载电源监控芯片和 EEPROM

实时掌控电源状态更方便，并且支持 USB 电源控制

资源简介

RTL8153B
USB 转 Gigabit ETH
VL805
PCIe 转 USB 3.2 Gen1 HUB
INA219
电源监控芯片
EEPROM
存储 HAT ID 和产品信息
Raspberry Pi GPIO 接口
方便接入 Raspberry Pi 5
MiniPCIe 接口
可接入 MIniPCIe 接口的模组
16PIN 排线接口
树莓派 PCIe 接口

Type-C 接口
支持 USB 接入树莓派或电脑进行联网、升级固件或外部 5V DC 供电
Nano SIM 卡槽
适用 Nano SIM 卡
千兆网口
支持 1000Mbps 传输速度，向下兼容 100Mbps
USB 3.2 Gen1 扩展接口
USB1~USB2 共 2 路扩展接口
拨码开关
方便控制模组 USB 选择和复位
NET 指示灯
模组网络状态灯
PWR 指示灯
电源指示灯

接口定义

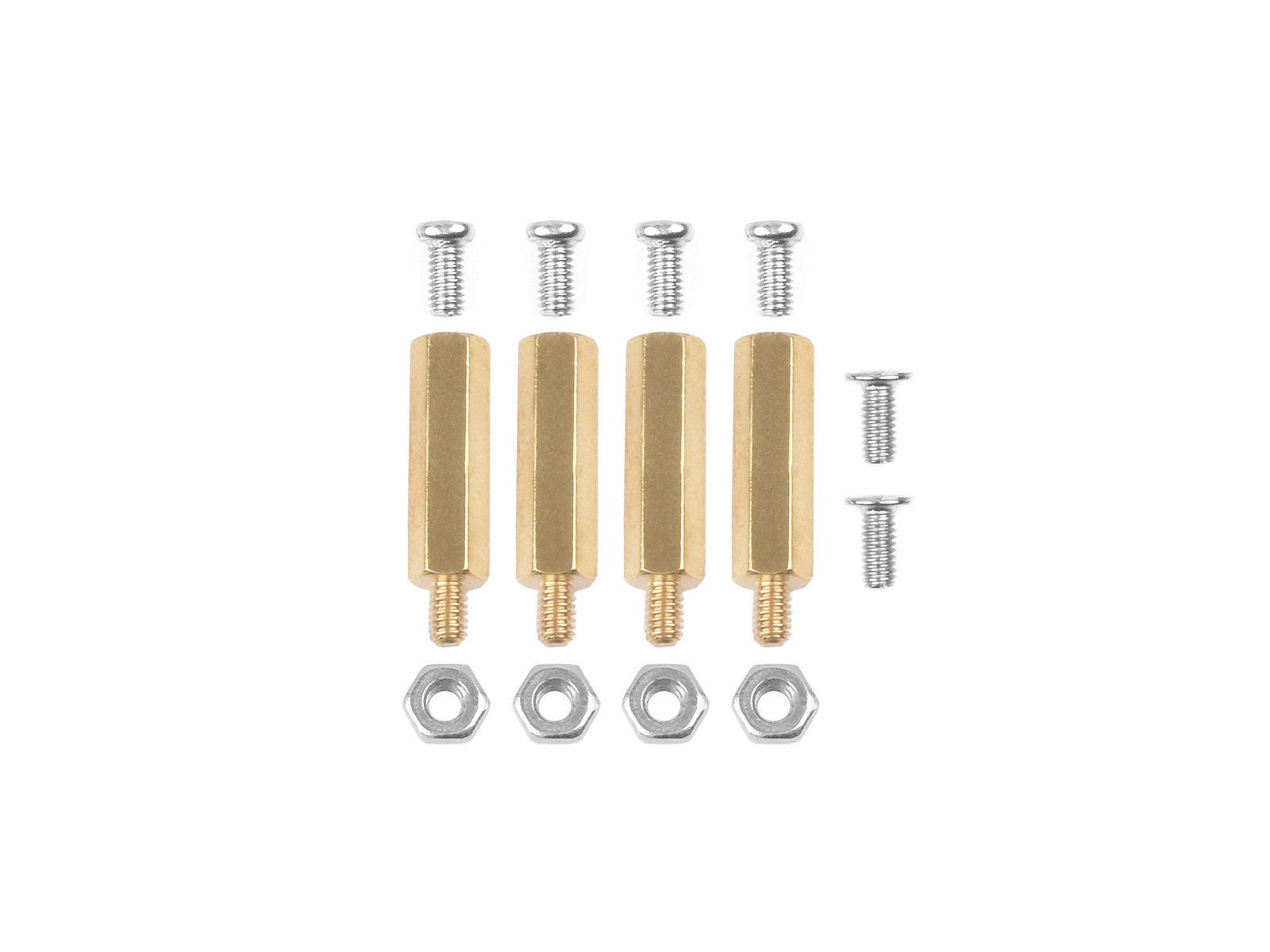

安装介绍

图片仅供展示，本产品不含树莓派 5 和散热器，详细配置请参考配置清单

应用场景

工业级路由器、家庭网关、机顶盒、工业笔记本电脑、消费笔记本电脑、工业级 PDA、加固型工业平板电脑、数字标牌等

产品尺寸

PCIe 选型表

产品型号	扩展接口	PCIe 版本	连接方式	特点
PCIe TO M.2 Board (D)	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVMe、2280
PCIe TO 2-CH M.2 HAT+ (B)	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVMe、2280
PCIe TO 2-CH M.2 HAT+	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVMe、2242
PCIe TO M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	NVMe、2242
PCIe TO M.2 MINI	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVMe、2242、体积小巧
PCIe TO M.2 Board (C)	M.2_M_KEY	PCIe ×1 Gen2/3	侧面	NVMe、2280、侧面安装
PCIe TO Gigabit ETH Board (C)	Gigabit ETH	PCIe ×1 Gen2	侧面	千兆网口、侧面安装
PCIe TO 4G/5G M.2 USB3.2 HAT+	M.2_B_KEY、USB3.2 × 3	PCIe ×1 Gen2	HAT+	支持 4G/5G 模组、扩展USB3.2
PCIe TO USB 3.2 Gen1 Board (C)	USB3.2 × 4	PCIe ×1 Gen2	侧面	扩展 USB3.2、侧面安装
PCIe TO USB 3.2 Gen1 HAT+	USB3.2 × 4	PCIe ×1 Gen2	HAT+	扩展 USB3.2
PCIe TO Gigabit ETH USB3.2 HAT+	USB3.2 × 3、 Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 USB3.2、扩展千兆网口
PCIe TO MiniPCIe GbE USB3.2 HAT+	USB3.2 × 2、MiniPCIe、Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 4G 模组，扩展 USB3.2 和千兆网口
RM520N-GL 5G HAT+	M.2_B_KEY	PCIe ×1 Gen2	HAT+	PCIE 直连 5G 模组、多种 5G 模组选择
PoE M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVMe、2242
PoE M.2 HAT+ (B)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVMe、2280
PoE M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+	PoE、Wi-Fi、蓝牙、2230
PCIe TO ETH M.2 HAT+	M.2_M_KEY、 Gigabit ETH	PCIe ×1 Gen2	HAT+	千兆网口、NVMe、2280
PCIE TO M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+	Wi-Fi、BT、M.2_E_KEY、2230
PCIe TO PCIe x1 Board (C)	PCIe x1	PCIe ×1 Gen2/3	侧面	PCIe x1、x4、x8、x16
PCIe TO 2-CH PCIe HAT	PCIe 16PIN x2	PCIe ×1 Gen2	HAT	PCIe 接口扩展
PCIE TO 4-CH NVME Board (B)	M.2_M_KEY × 4	PCIe ×1 Gen2	底部	4 通道 NVMe、2280、板载供电
