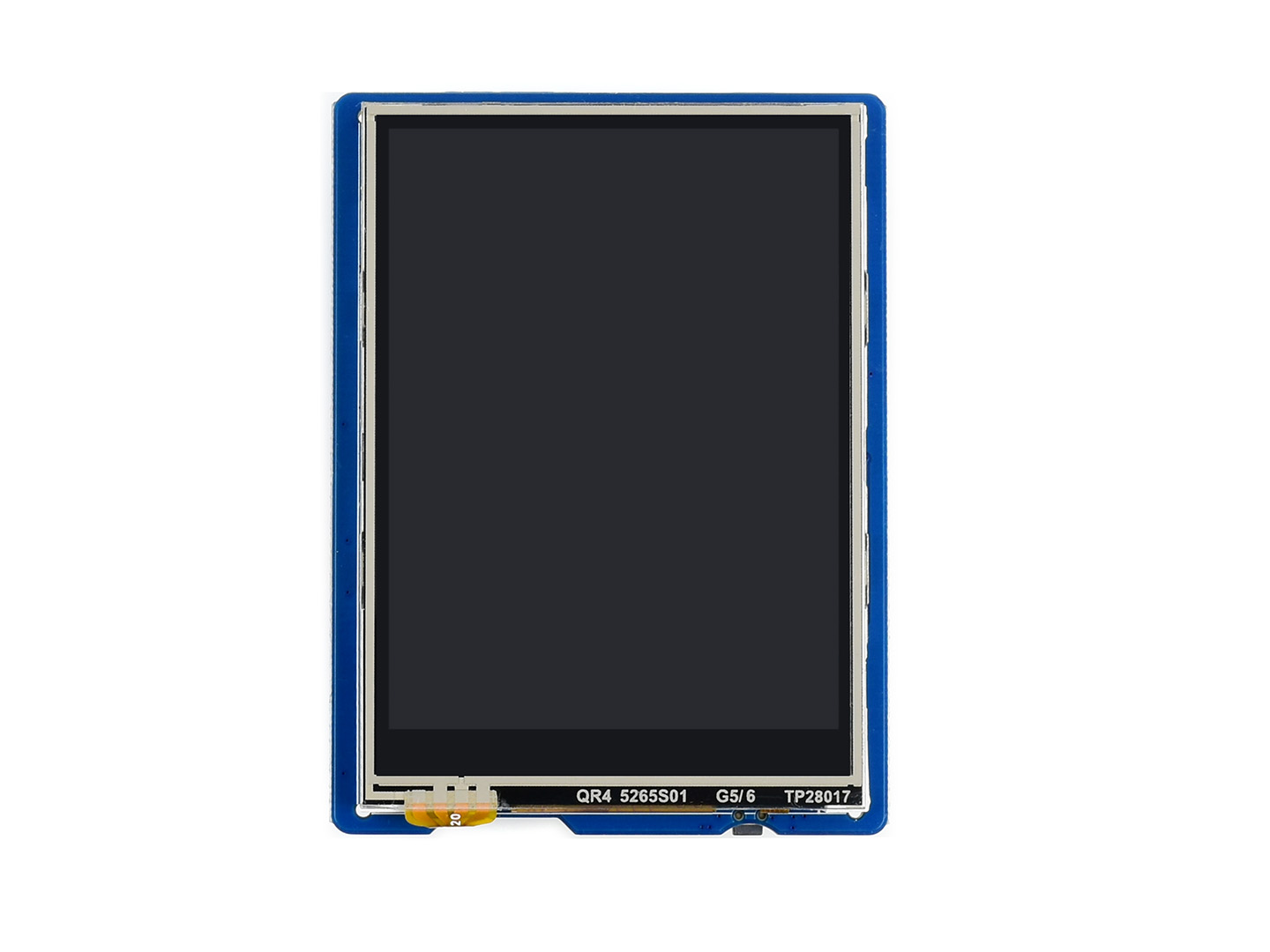

2.8寸 电阻触摸屏 320×240分辨率 兼容Arduino

背光灯可编程控制更省电 板载SD卡槽方便放入图片直接显示
价格
原价
型号
2.8inch TFT Touch Shield
SKU
10684
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

2.8" 320*240 3.5" 480*320 4" 480*320
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

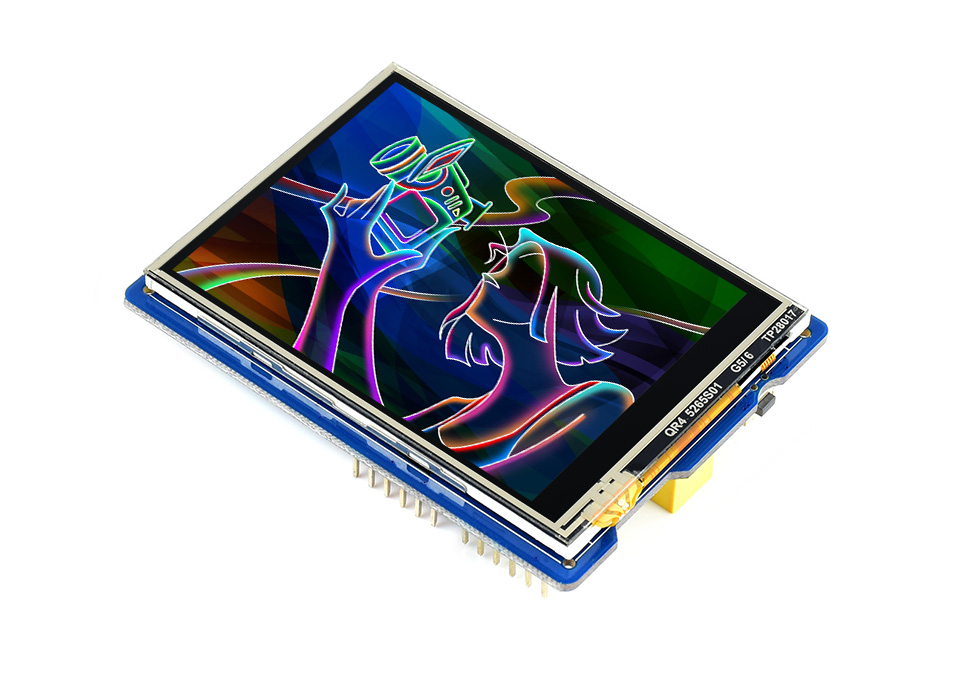

2.8英寸TFT电阻触摸屏

2.8英寸IPS电阻触摸屏

内置 ST7789 LCD 控制芯片、XPT2046触摸面板控制芯片

兼容Arduino接口的电阻触摸屏
  • 尺寸 2.8 英寸
  • 分辨率 320 × 240
  • 显示颜色 262K 彩色
  • 通信接口 SPI
  • 显示面板 面板
  • 驱动芯片 ST7789/XPT2046

我的特点


  • 基于 Arduino 标准接口设计，兼容 Arduino UNO、UNO PLUS、NUCLEO
    系列开发板
  • 板载触摸控制芯片，触摸效果更流畅 (相比直接用 AD 引脚控制触摸板的方案)
  • 板载 Micro SD 卡槽，方便放入图片直接进行显示
  • 使用 SPI 控制，确保不会占用太多 Arduino 接口的引脚资源
  • 背光灯可编程控制，更省电

我的参数


LCD控制芯片 ST7789 触摸面板控制芯片 XPT2046
类型 IPS 显示尺寸 57.60 × 43.20mm
通信接口 SPI 外形尺寸 73.30 × 55.32mm
显示颜色 RGB, 262K彩色 分辨率 320 × 240 Pixels
I/O电压 3.3V或5V

接口定义


2.8英寸TFT电阻触摸屏SPI控制接口说明
Arduino
接口标号		 标识 描述
D3 TP_IRQ 触摸面板中断
D4 TP_CS 触摸面板片选
D5 SD_CS Micro SD卡片选
D7 LCD_DC LCD数据/命令选择
D9 LCD_BL LCD背光控制
D10 LCD_CS LCD片选
D11 MOSI SPI数据输入
D12 MISO SPI数据输出
D13 SCLK SPI时钟信号

我的尺寸

2.8英寸TFT电阻触摸屏尺寸

产品选型


型号 驱动芯片 控制芯片 分辨率 显示尺寸(mm) 外形尺寸(mm)
2.8inch TFT Touch Shield ST7789 XPT2046 320 × 240 57.6 × 43.2 73.30 × 55.32
3.5inch TFT Touch Shield ILI9486 XPT2046 480 × 320 74.2 × 49.8 86.0 × 57.2
4inch TFT Touch Shield ILI9486 XPT2046 480 × 320 84.3 × 56.5 95.0 × 62.0

资料及服务

微雪电子资料及服务
认准微雪正品
专业技术支持
丰富的资料教程


  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料



（例程资料以链接中实际给出的为准）


资料路径：www.waveshare.net/wiki/2.8inch_TFT_Touch_Shield

配置清单

2.8英寸TFT电阻触摸屏尺寸



保修服务（保修3个月）

免费保修

保修期内，正常使用下产生的质量问题，比如出现色差、触摸不灵等。



收费保修

非正常使用情况下产生的质量问题，视损坏程度收取维修费。



特殊说明

显示屏和镜头属玻璃制品，请妥善存放和使用，若屏幕或镜头出现磨损或爆裂，无法保修。


售后服务

• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
