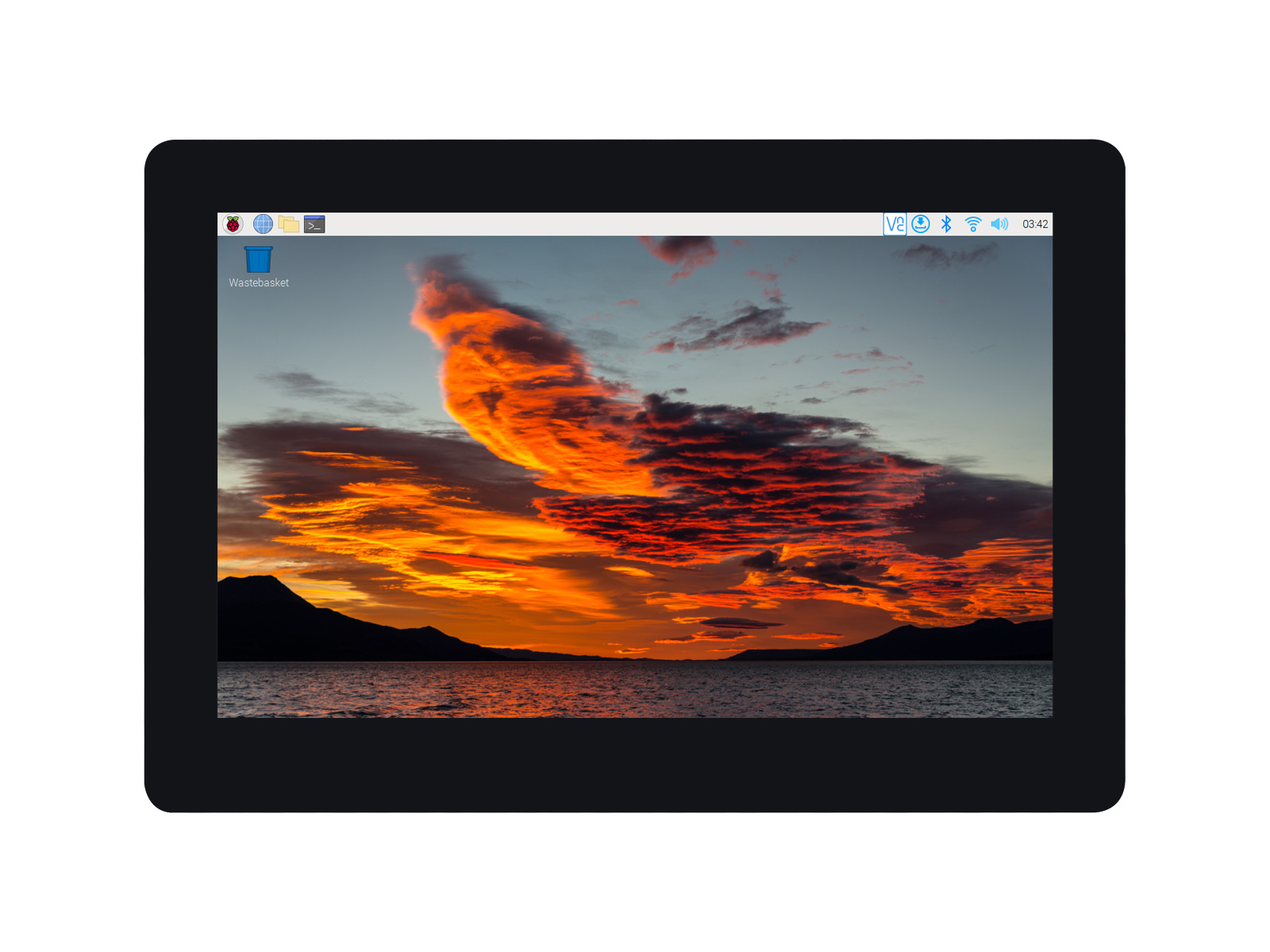

5寸DSI电容触控屏 800×480像素 轻薄屏设计 IPS显示面板

5寸DSI电容触控屏 800×480像素 轻薄屏设计 IPS显示面板

一体化结构设计，钢化玻璃面板，5点电容触控，轻薄型，160° 可视角度，低功耗方案
价格
¥0.00
型号
50H-800480-IPS-CT
SKU
24161
品牌
Waveshare
版本选择
显示屏-无触控 触控屏
数量
- +

加入购物车 收藏商品

7天无理由退换

4.3寸IPS显示屏 4.3寸IPS触控屏 4.3寸IPS宽触控屏 4.3寸QLED显示屏 4.3寸QLED触控屏 5寸IPS显示屏 5寸IPS触控屏
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

5 英寸 DSI 显示屏/触控屏

一体化结构 | 轻薄屏设计

5 英寸 DSI 显示屏/触控屏
  • 尺寸 5 英寸
  • 分辨率 800 × 480
  • 显示接口 DSI
  • 显示面板 面板
  • 可视角度 160°
  • 触摸类型 电容触摸(可选)
  • 触控点数 五点触控(可选)
  • 触摸接口 I2C(可选)
  • 触摸面板 钢化玻璃面板(可选)
  • 低功耗 低功耗方案
  • 认证 1 RoHS2.0
  • 认证 2 CE

版本选择

5 英寸 DSI 显示屏
50H-800480-IPS

IPS 显示屏

5 英寸 DSI 触控屏
50H-800480-IPS-CT

IPS 触控屏

设备及系统支持

设备及系统支持

Raspberry Pi

支持 Raspberry Pi OS，五点触控，免驱
支持 Ubuntu / Kali / WIN10 IoT，单点触控，免驱
支持 Retropie / RoPieee，免驱

支持 Pi 5/4B/3B+/3A+/3B/2B/B+/A+，部分 CM3/3+/4 底板需另购 转接线

VisionFive2

支持 Debian，单点触控，免驱

Tinker Board 2

支持 Linux / Android，五点触控，免驱

Core3566 系列

支持 Debian / Ubuntu，五点触控，免驱

一体化结构设计

DSI 一线通，方便集成一体化设计
提供二次开发资料，助力简单开发

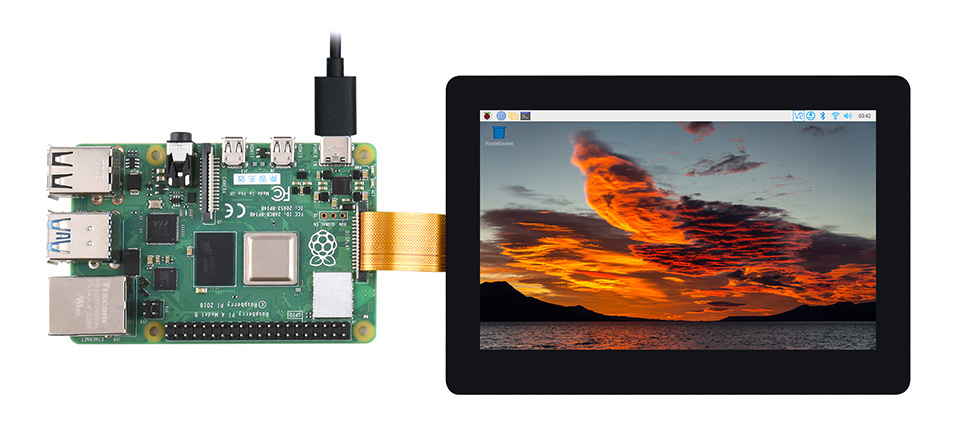

通过 DSI 接口接入树莓派 Raspberry Pi 4B

5 英寸 DSI 显示屏/触控屏

通过 DSI 接口接入树莓派 Raspberry Pi 3B+

5 英寸 DSI 显示屏/触控屏

图片仅供展示，本产品不含树莓派主板

更薄更省空间

将驱动电路集成到 FPC 上，仅需约 5mm 厚度空间

5 英寸 DSI 显示屏/触控屏更薄更省空间

IPS 显示面板

优秀的显示性能，可视角度为 160°

5 英寸 DSI 显示屏/触控屏显示角度

电容式五点触摸

轻轻触控，所见即所得，灵活操作畅享多点 UI 交互
通过 I2C 信号，引出触摸功能，支持五点触摸

5 英寸 DSI 显示屏/触控屏电容式五点触摸

此功能只限触控版本，实际触摸点数与软件系统有关

背光亮度可通过软件调节

5 英寸 DSI 显示屏/触控屏背光亮度

产品展示

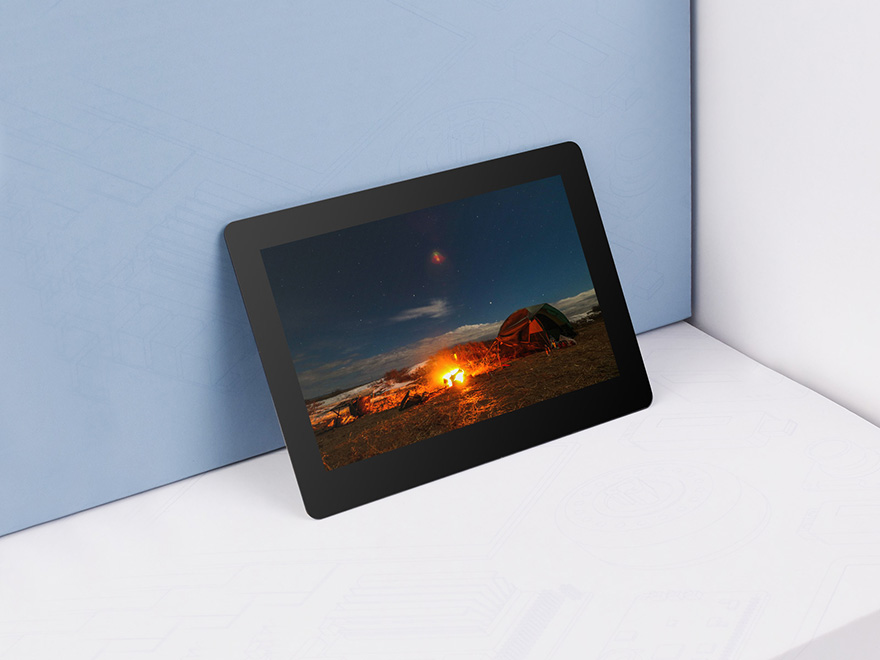

5 英寸 DSI 显示屏/触控屏产品展示
5 英寸 DSI 显示屏/触控屏产品展示

产品尺寸

5 英寸 DSI 显示屏/触控屏产品尺寸

DSI 轻薄屏选型表

版本型号 分辨率 显示
信号		 屏幕
面板		 触摸
信号		 触摸
面板		 显示尺寸(mm) 产品尺寸(mm)
43H-800480-IPS 800×480 DSI IPS - - 95.04×53.86 105.42×67.07
43H-800480-IPS-CT I2C G+G 95.04×53.86 106.10×67.80
43H-800480-IPS-CT-B I2C G+G 95.04×53.86 112.40×75.10
43H-800480-QLED QLED - - 95.04×53.86 105.42×67.07
43H-800480-QLED-CT I2C G+G 95.04×53.86 106.10×67.80
50H-800480-IPS IPS - - 108.00×64.80 120.70×75.80
50H-800480-IPS-CT I2C G+G 108.00×64.80 127.70×87.45

支持定制触摸显示屏

支持定制触摸显示屏

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/50H-800480-IPS

配置清单

  1. 50H-800480-IPS-CT × 1
  2. FPC 线 15PIN 1.0 间距 约 50mm (异向) × 1
  1. DSI-Cable-12cm × 1
  2. FFC 线 15PIN 1.0 间距 约 160mm (异向) × 1

保修服务


保修3个月



免费保修


保修期内，正常使用下产生的质量问题，比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品，请妥善存放和使用，若屏幕或镜头出现磨损或爆裂，无法保修。
