AT24C1024B

芯片信息

型号 封装 在线定购
AT24C1024BN-SH25(查看) SOIC8
AT24C1024BW-SH25(查看) SOIC8

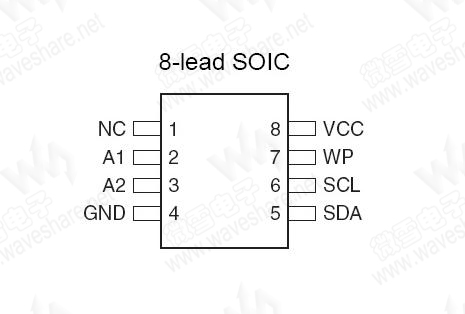

引脚布局

(点击图片看大图)
技术资料—— AT24C1024B PDF技术资料

AT24C1024B 概述


  AT24C1024的AT24C1024B版本:
  AT24C1024B提供1,048,576位的串行电可擦写可编程只读存储器(EEPROM),组织形式为131,072字×8位字长。AT24C1024B的级联特性允许在同一2-wire总线上挂接4个器件。AT24C1024B适用于许多要求低功耗和低电压操作的工业级或商业级应用。
  AT24C1024B可选节省空间的8脚 PDIP, 8脚 JEDEC SOIC, 8脚 EIAJ SOIC, 8脚TSSOP, 8触点dBGA2, 和8脚超薄SAP封装。
  除此之外,AT24C1024B所属的整个产品系列都支持1.8V(1.8V至3.6V)和2.5V(2.5V至5.5V)版本。

AT24C1024B 特性


    AT24C1024的AT24C1024B版本:
  • 低压和标准电压操作
    — 1.8V (Vcc = 1.8V to 3.6V)
    — 2.5V (Vcc = 2.5V to 5.5V)
  • 内部组织 131,072 x 8
  • 2-Wire串行接口
  • 施密特除法器,过滤输入,实现噪音抑制
  • 双向数据传输协议
  • 1 MHz (2.5V,5.5V)兼容400 kHz (1.8V)
  • 写保护引脚,实现硬件软件数据保护





  • 256字节页写模式(允许页面局部写入)
  • 随机读取模式和顺序读取模式
  • 自定时写入周期(5 ms Typical)
  • 高可靠性
    — 耐久度:1百万次写周期
    — 数据保存:40年
  • 8脚 PDIP, 8脚 JEDEC SOIC, 8脚 EIAJ SOIC, 8脚TSSOP, 8触点dBGA2, 和8脚超薄SAP封装
