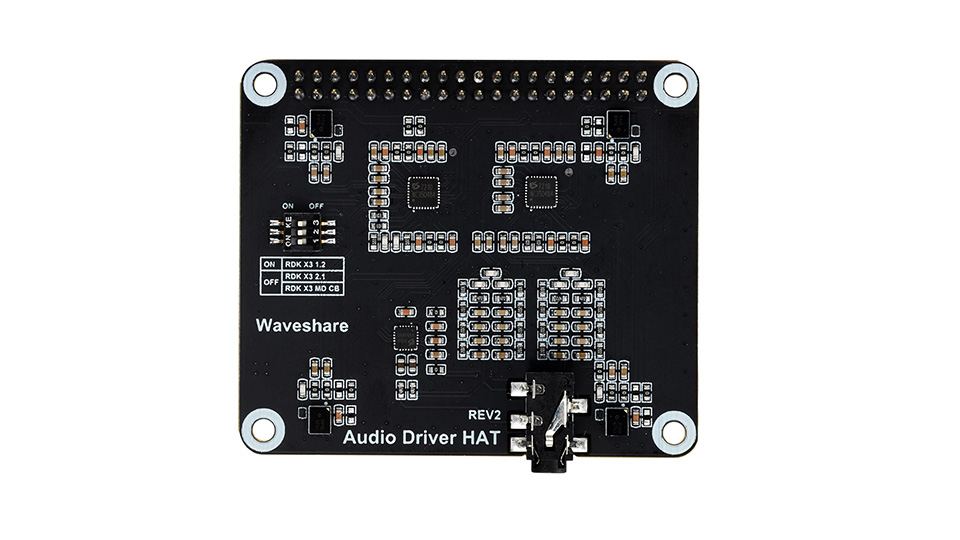

- 配置清单
RDK X3 专用音频驱动板
支持播放和录音，立体声编解码，板载耳机接口与麦克风
产品特性
- 基于 RDK X3 40PIN 接口设计
- 采用 ES7210 高性能四通道编码芯片，可通过 I2S 接口通信
- 采用 ES8156 高性能立体声音频解码芯片，可通过 I2S 接口通信
- 板载四个高质量 MEMS 硅麦克风，可同时录制四声道录音，音质更佳
- 板载标准 3.5mm 耳机接口，可通过外接耳机播放音乐
- 支持立体声、3D 环绕等音效输出
- 提供完善的配套资料手册
产品参数
| 音频编码芯片 | ES7210 | 音频解码芯片 | ES8156 |
|---|---|---|---|
| 控制接口 | I2C | 音频接口 | I2S |
| ADC 信噪比 | 102dB | DAC 信噪比 | 110dB |
| 供电电压 | 3.3V | 产品尺寸 | 65×56mm |
接口定义
资源简介
- ES7210 音频编码芯片
- ES8156 音频解码芯片
- 高质量 MEMS 硅麦克风 × 4
- 拨码开关，用于兼容 RDK X3 V1.2 / V2.1、RDK X3 MD
- 3.5mm 耳机输出接口
- X3 Pi 40PIN GPIO 接口

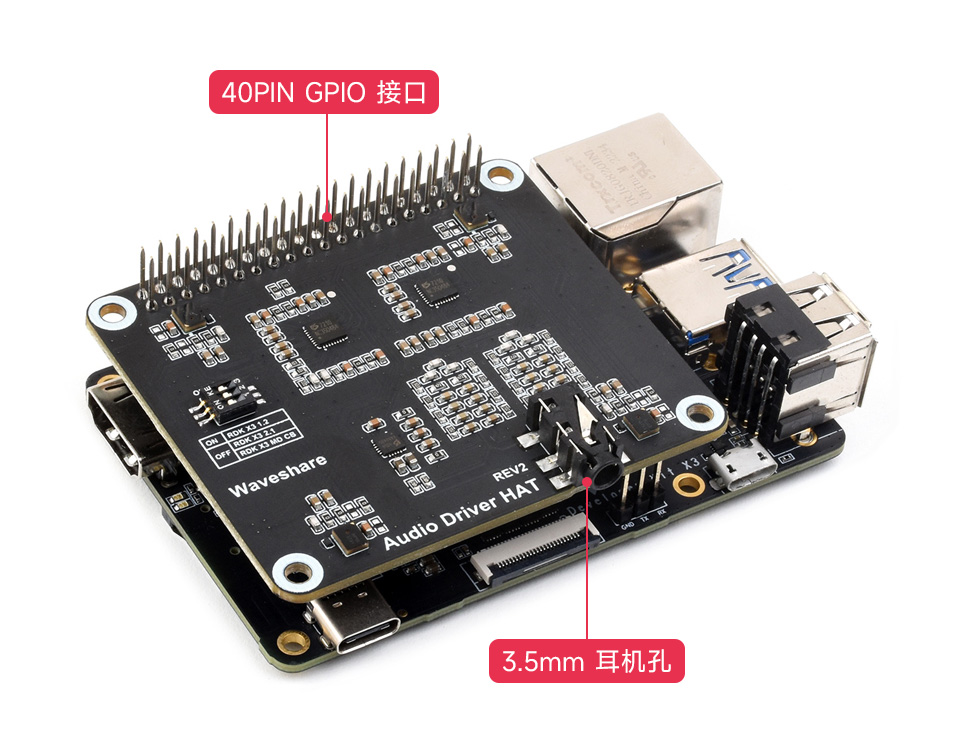

产品展示

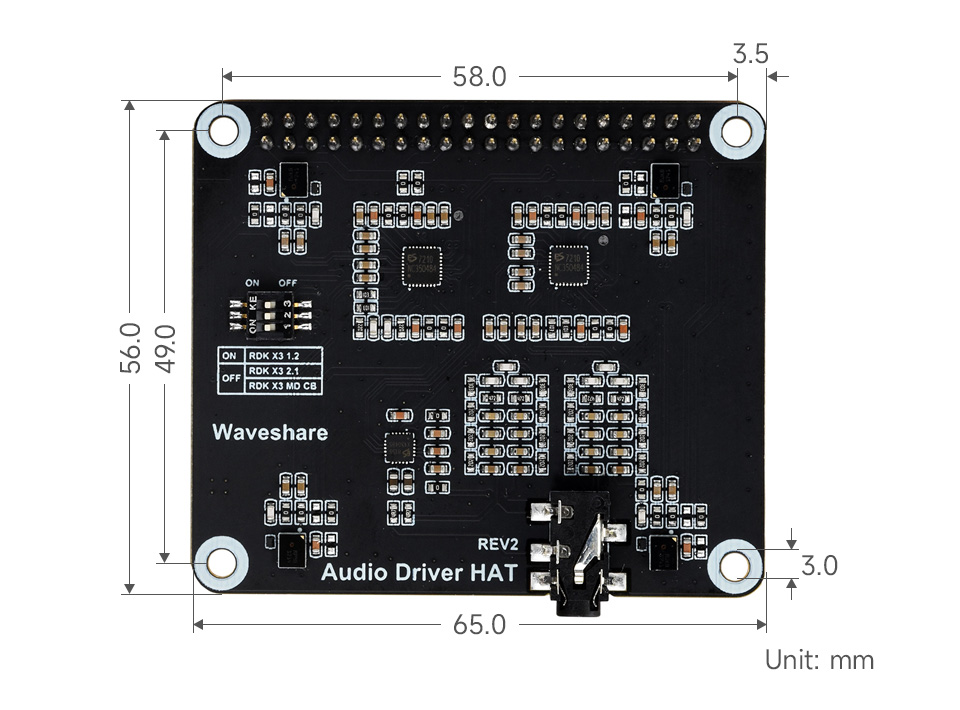

产品尺寸
