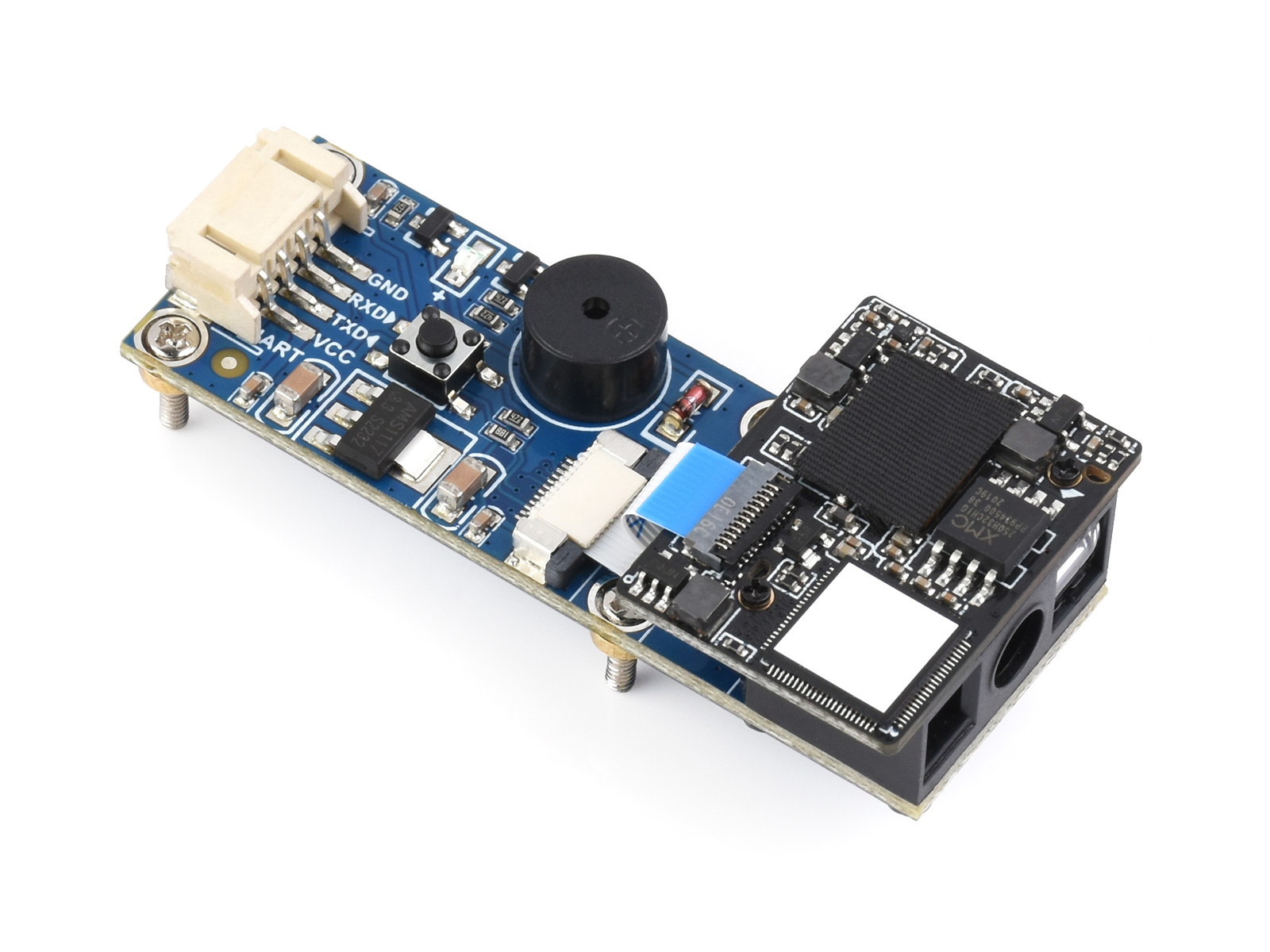

二维扫描模组 支持 4mil 高密度条码扫描 条形码 二维码 Barcode QR

使用图像智能识别算法,支持多种条码格式,板载USB和UART接口,方便接入各种设备

已停产

型号
Barcode Scanner Module (B)
SKU
23962
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

本产品已下架,推荐选购以下替代方案:
Barcode Scanner Module (C)

二维扫描模组

二维扫描模组

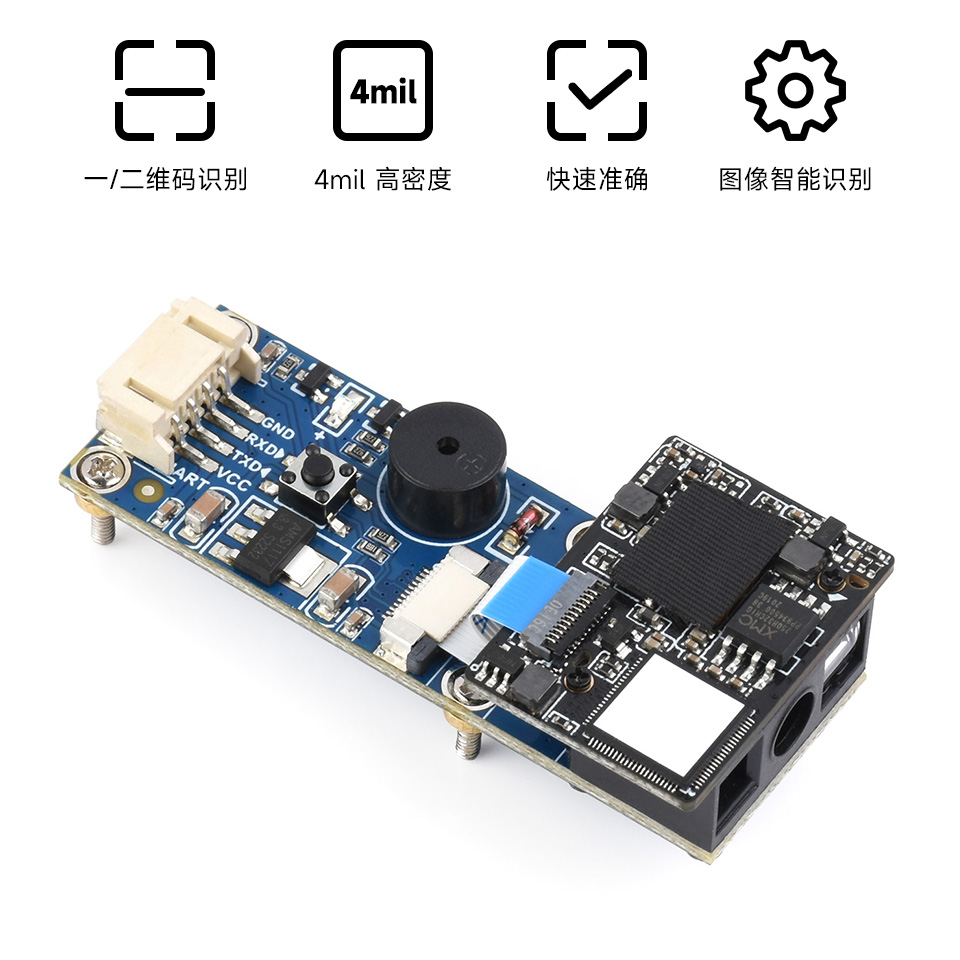

Barcode Scanner Module (B) 是一款条形码二维码扫描识别模块,通过图像智能识别算法,可快速准确地读取纸质或屏幕上的一维码及二维码,支持多种条码格式,支持 4mil 高密度条码扫描。模块板载 USB 和 UART 接口,可直接接入计算机使用,或者集成到各种嵌入式设备中。

相关产品参数对比

产品型号 二维扫描模组
Barcode Scanner Module
二维扫描模组
Barcode Scanner Module (B)
分辨率 648 × 488 640 × 480
扫描角度 俯仰 60°,倾斜 65°,
旋转 360°
俯仰 65°,倾斜 65°,
旋转 360°
扫描模式 感应扫描,连续扫描,命令触发,按键扫描(默认) 感应扫描,连续扫描,按键扫描(默认)
精度 - ≥4mil
通信接口 USB 键盘模式(默认),USB 虚拟串口,UART 串口
光源 白光照明,红光瞄准(均为可见光)
电压 5V 5V / 3.3V
电流 工作电流 135mA 262mA
待机电流 58mA 75mA
开机电流 - 108mA
温度 工作温度 -20 ~ +60°C
存储温度 -30 ~ +70°C

支持条码列表

型号 Barcode Scanner Module Barcode Scanner Module (B)
条码类型 可读 默认可读 可读 默认可读
Aztec
BPO
Codabar
Codablock
Code 11
Code 39/Code 93
UPC/EAN
Code 128/EAN 128
DataMatrix
EAN.UCC Composite
Interleaved 2 of 5
Matrix 2 of 5
MaxiCode
MicroPDF417
MSI Code
PDF417
Planet
Plessey Code
QR Code
RSS
Standard 2 of 5
Telepen
TLC 39

说明:部分码制默认不可读,用户可扫设置码开启

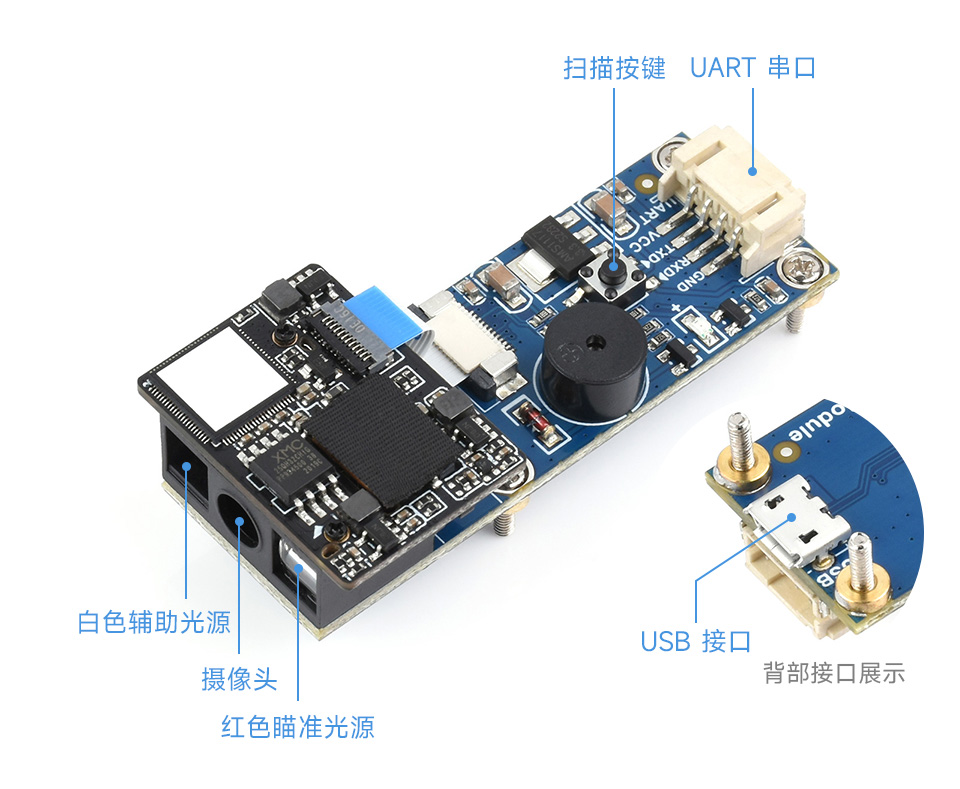

资源简介

二维扫描模组

产品展示

二维扫描模组

产品尺寸

二维扫描模组

配置清单

  1. Barcode Scanner Module (B) × 1

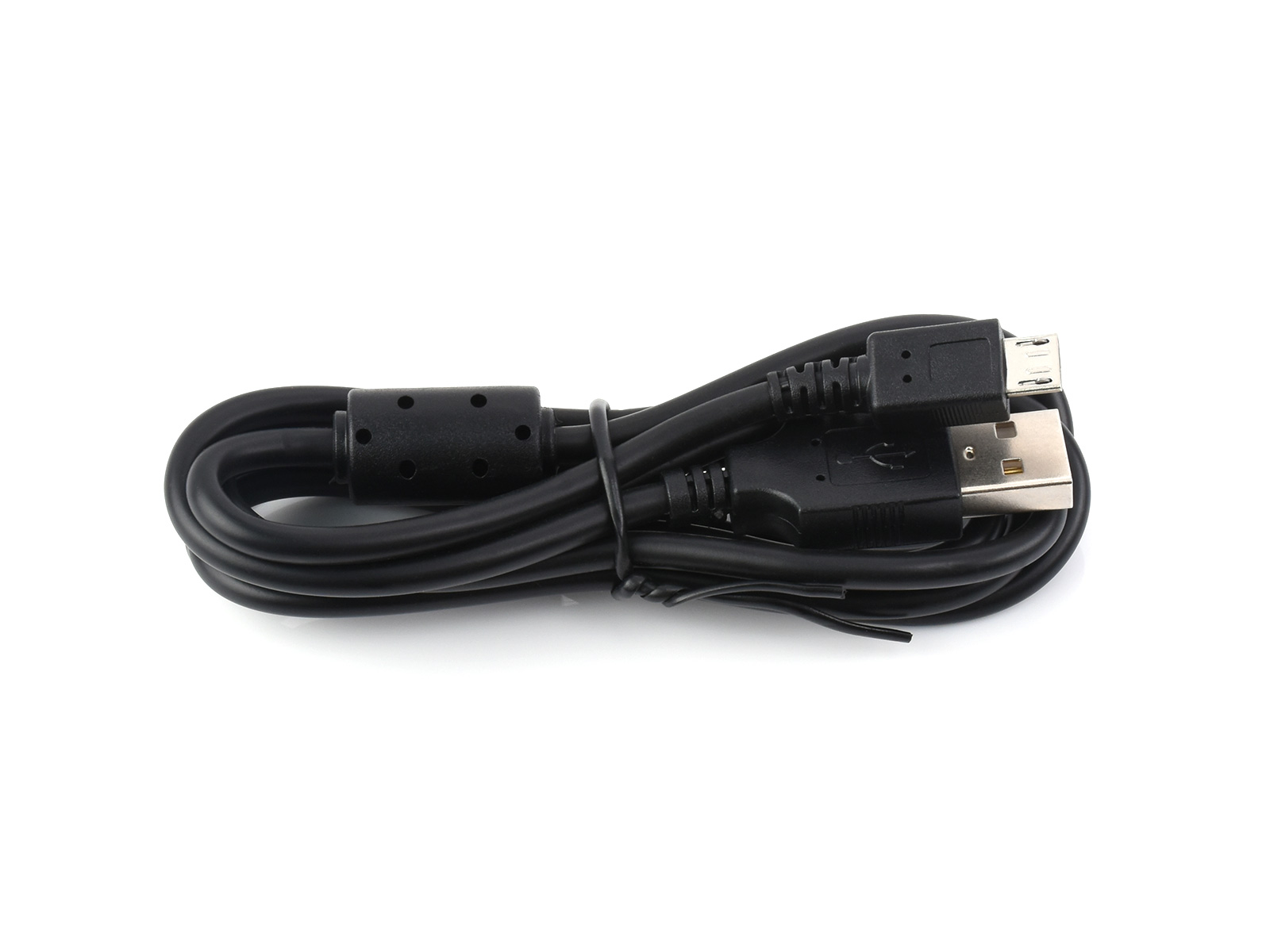

  2. USB 线 type A 公口转 micro-B 公口约 1.2 米 × 1

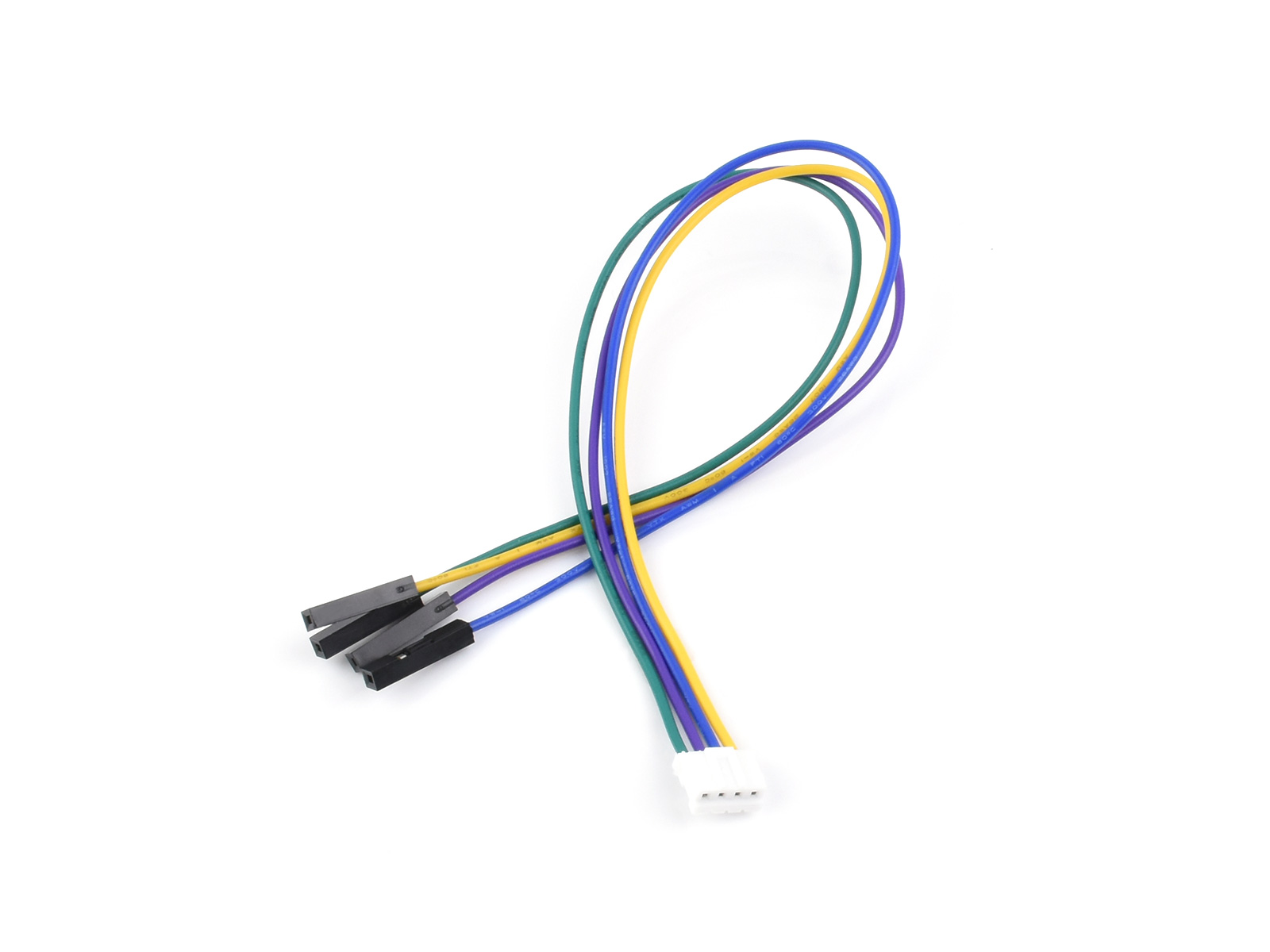

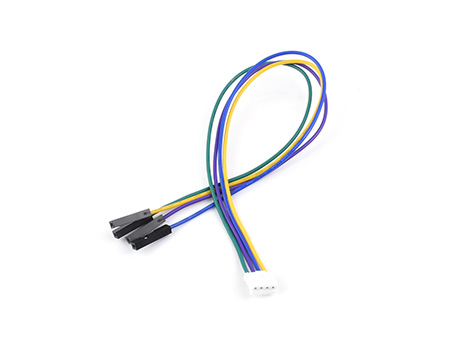

  3. PH2.0 4PIN 连接线 × 1
