Compute Module 3+ 16GB 树莓派计算模块 7寸屏套餐

产品介绍

• Compute Module 3+ 16GB
• Compute Module IO Board Plus
• 7inch HDMI LCD (C)

Compute Module 3+简介

• BCM2837B0
  • 64位的1.2GHz四核ARM Cortex-A53
• 1GB内存
• eMMC Flash
  • Compute Module 3+ Lite    ：无，但预留接入eMMC或SD卡的接口
  • Compute Module 3+ 8GB   ：8GB
  • Compute Module 3+ 16GB ：16GB
  • Compute Module 3+ 32GB ：32GB
• 200PIN SODIMM接口(35U 硬金镀层 IO 引脚)
  • 48 x GPIO
  • 2 x I2C
  • 2 x SPI
  • 2 x UART
  • 2 x SD/SDIO ( Compute Module 3+上其中1个SD用于eMMC Flash )
  • 1 x HDMI 1.3a
  • 1 x USB2 HOST/OTG
  • 1 x DPI (并行RGB显示)
  • 1 x NAND(SMI)
  • 1 x 4-lane CSI (摄像头接口，每通道高达1Gbps)
  • 1 x 2-lane CSI (摄像头接口，每通道高达1Gbps)
  • 1 x 4-lane DSI (显示接口，每通道高达1Gbps)
  • 1 x 2-lane DSI (显示接口，每通道高达1Gbps)

软件方面，相比Compute Module 1，我支持更多操作系统，如Windows 10 —— 微软为物联网研发的专用版，完全免费。

Compute Module IO Board Plus简介

• 兼容树莓派基金会提供的Compute Module IO Board V3
• 带有Raspberry Pi GPIO接口，方便接入各种树莓派扩展板
• 带有Arduino接口，方便接入各种Arduino扩展板
• 带有1-WIRE接口，方便接入各种单总线设备(如DS18B20)
• 板载4个按键、4个LED和1个蜂鸣器，方便进行 I/O 测试
• 板载USB HUB，方便接入更多的USB设备
• 板载红外接收器，方便使用红外遥控功能
• 板载USB TO UART，方便进行串口调试
• 板载传感器接口，方便接入各种传感器
• 板载ADC，10位，38KSPS，11通道(6通道用于Arduino接口，5通道用于接入传感器)
• 板载DAC，2通道，16位精度
• 板载RTC，这是常用的功能之一

7inch HDMI LCD (C)简介

• Raspberry Pi：
• 支持Raspbian，五点触控，免驱
• 支持Ubuntu / Kali / WIN10 IoT，单点触控，免驱
• 支持Retropie，免驱
• 计算机：支持Windows 10 / 8.1 / 8 / 7，五点触控，免驱

• 显示
• 尺寸：7寸
• 接口：HDMI
• 分辨率：1024×600
• 面板：IPS
• 可视角度：水平170°/垂直170°
• 触摸
• 类型：电容
• 接口：USB
• 触控点数：5（硬件）
• 其他
• 使用TFP401显示方案，功耗约为RTD2660显示方案的60%
• 支持背光控制，不伤眼、更省电
• 通过CE和RoHS认证

Compute Module IO Board Plus资源简介

产品图示

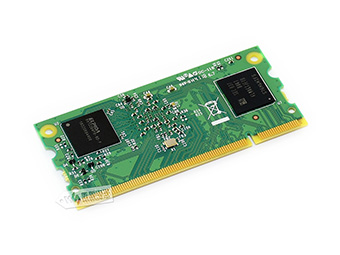

Compute Module 3+ 16GB正面斜视图

Compute Module 3+ 16GB背面斜视图

Compute Module IO Board Plus图示

接上Compute Module 3+

接上7inch HDMI LCD (C) 图一

接上7inch HDMI LCD (C) 图二

产品选型
