STM32开发板 Core429I

支持定制，可定制使用的MCU型号（版本：429II / 439IG / 439II），详情请联系客服。

产品简介

Core429I是一款基于STM32F429IGT6为主控芯片的核心板，它的主要特点是：

  • 板载MCU的基本电路，包括晶振电路，USB电源管理电路，USB接口等
  • 板载64MBIT的SDRAM
  • 引出了所有I/O资源
  • 带JTAG/SWD调试下载接口
  • 排针间距2.0mm，体积较小，适合接入用户系统
  • 支持ST官方的TouchGFX

资源简介

STM32开发板 Core429I
    [ 芯片简介 ]
  1. STM32F429IGT6
    内　　核：Cortex-M4 32-bit RISC；
    特　性：单周期DSP指令；
    工作频率：180MHz，225 DMIPS/1.25 DMIPS/MHz；
    工作电压：1.8V-3.6V；
    封　　装：LQFP176；
    存储资源：1024kB Flash，256+4kB SRAM；
    资　　源：6 x SPI，4 x USART，4 x UART，2 x I2S，1 x SAI，3 x I2C；
    1 x FMC，1 x SDIO，2 x CAN；
    1 xLCD-TFT；
    1 x USB 2.0 FS/HS 控制器（带有专用DMA）；
    1 x USB HS ULPI（用于外接USB HS PHY）；
    1 x 10/100 Ethernet MAC；
    1 x 8 to 14-bit 摄像头接口；
    3 x AD（12位，1us，分时24道），2 x DA（12位）；
    调试下载：支持JTAG/SWD接口的调试下载，支持IAP。
  2. IS42S16400J
    1 Meg Bits x 16 Bits x 4 Banks (64-MBIT)的SDRAM。
  3. MIC2075
    USB电源管理器件。
  4. AMS1117-3.3
    3.3V稳压器件。
    [ 其它器件简介 ]
  1. "5Vin"或"USB"供电选择开关
    切换到上面，选择USB供电；
    切换到下面，选择5Vin供电。
  2. BOOT状态设置开关
    可设置BOOT0的状态。（BOOT1极少需要被使用，可通过配套的连接线修改其状态）
  3. 电源LED
  4. VBUS LED
  5. 复位按键
  6. 8M晶振
  7. 32.768K晶振
    可供内置RTC使用，或用以校准。
    [ 接口简介 ]
  1. JTAG/SWD接口
    支持下载与调试。
  2. USB接口
    作为Device：通过连接线，与计算机进行USB通信。
    作为Host：通过转接线，U盘等USB设备。
  3. MCU引脚接口
    引出VCC、GND及所有I/O，方便与外设进行连接。
  4. 5Vin输入接口
    当USB作为HOST/OTG时，需要输入5V电源。
    [ 跳线/开关说明 ]
  1. USB OTG/HOST跳线
    短接跳线：使用USB OTG/HOST时跳上。
    断开跳线：不影响I/O。
  2. VBAT选择跳线
    短接跳线：采用系统供电；
    断开跳线：可将VBAT接入外部电源，如电池。
  3. VREF选择跳线
    短接跳线：VREF+接入VCC；
    断开跳线：可自定义VREF+。

产品图片

STM32开发板 Core429I

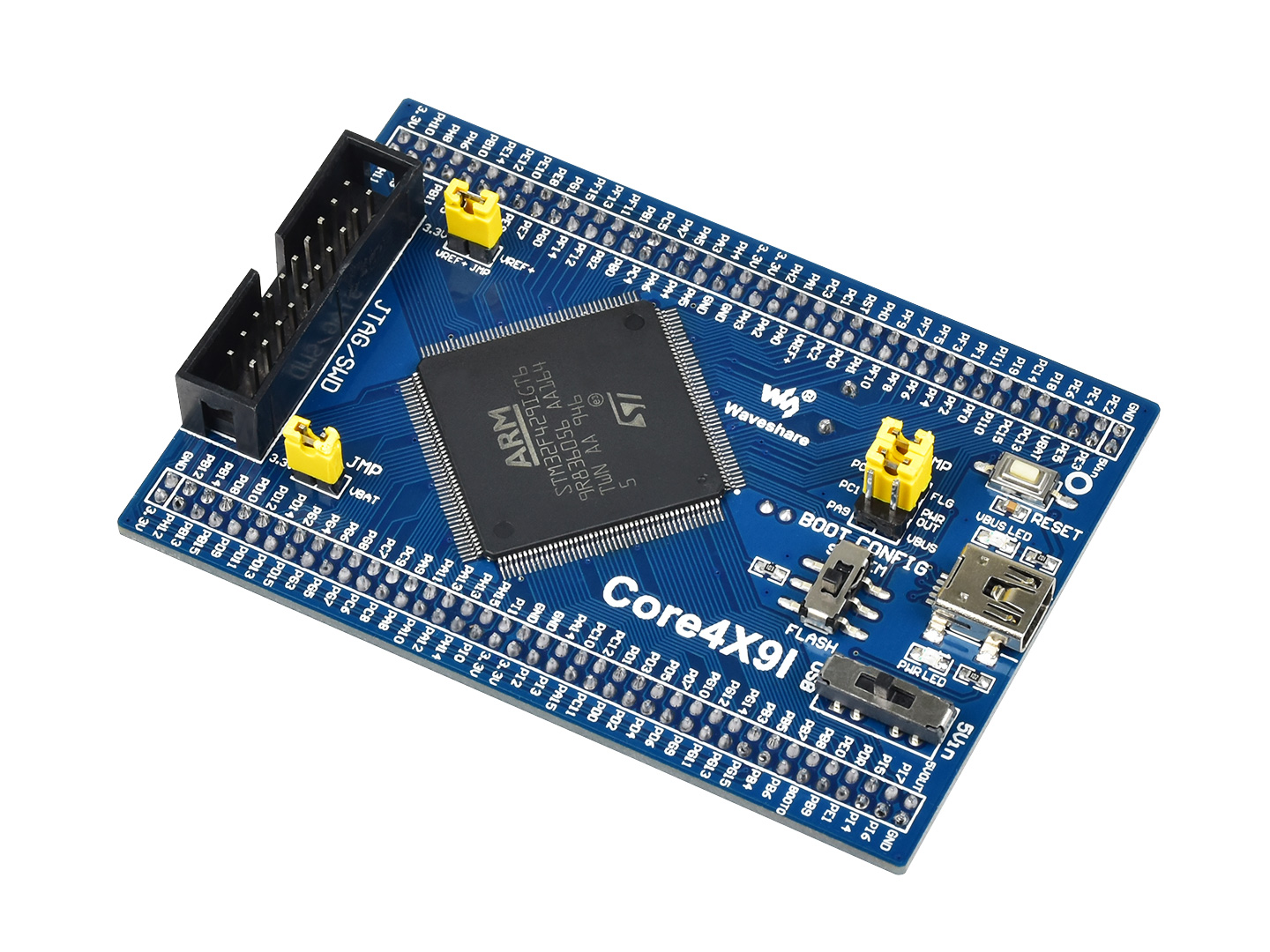

Core429I正面侧视图
divider
STM32开发板 Core429I

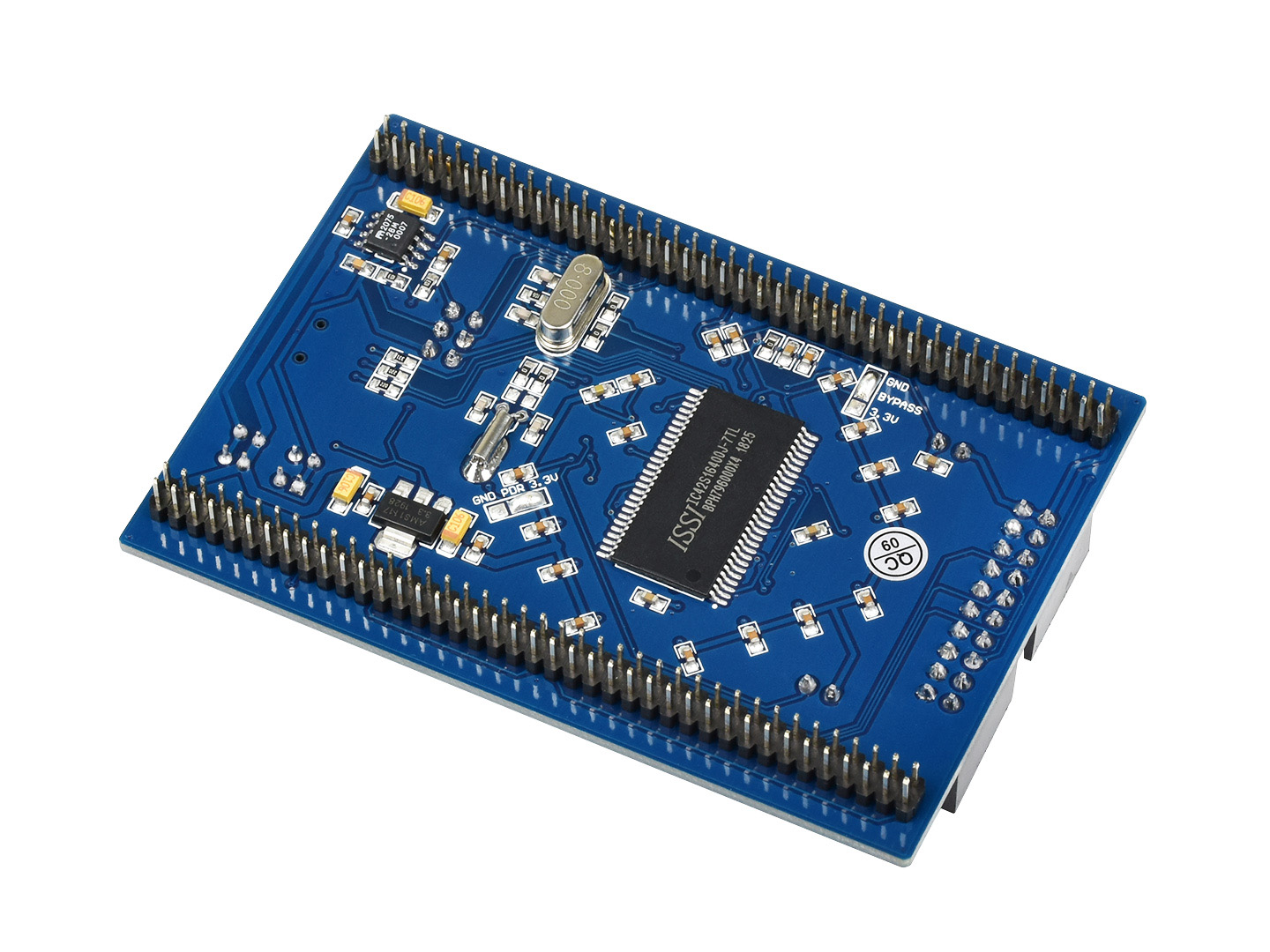

Core429I背面侧视图
divider
divider
STM32开发板 Core429I

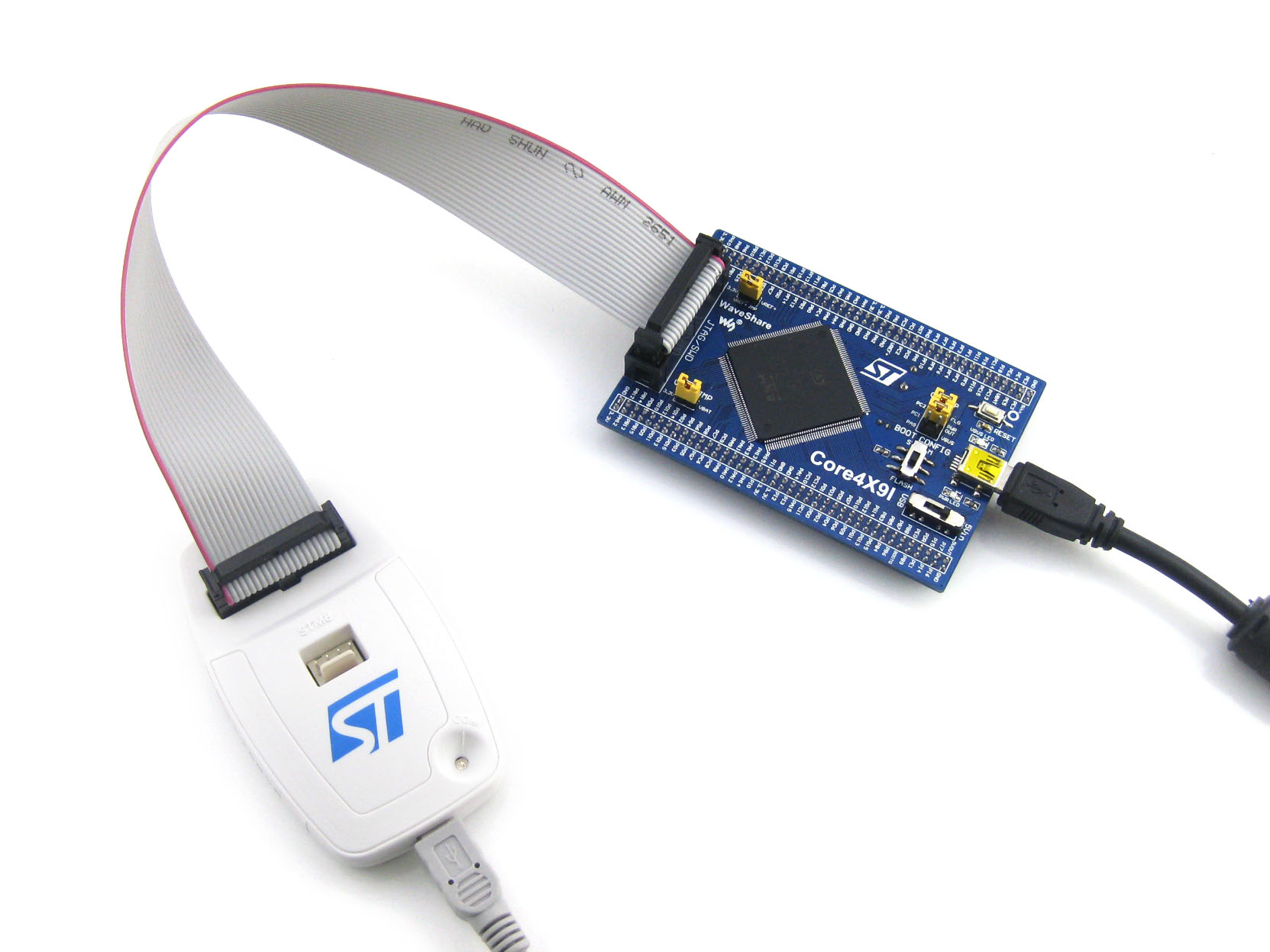

Core429I接入仿真器
divider
STM32开发板 Core429I

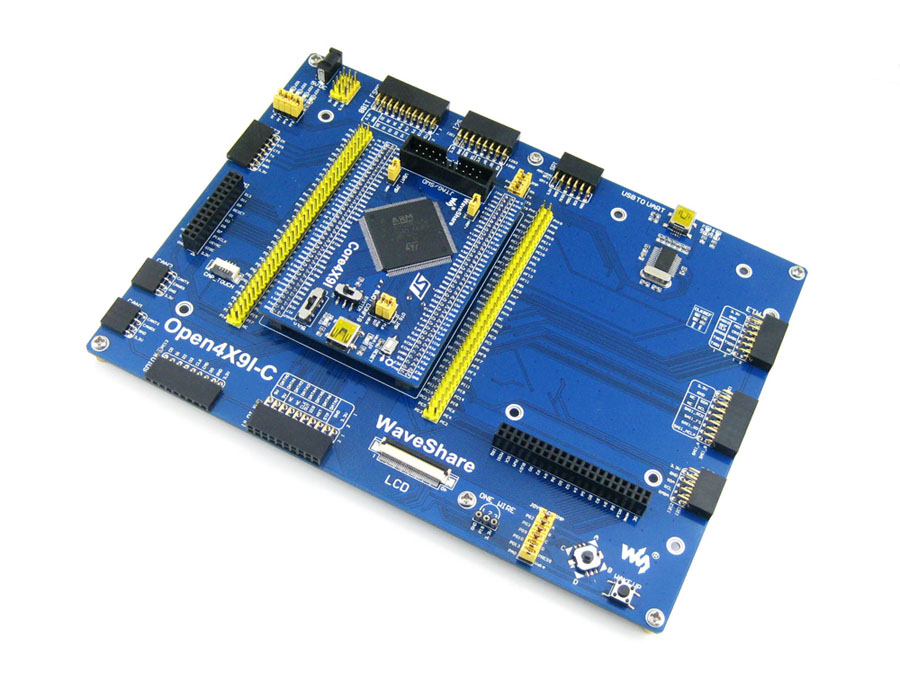

Core429I接入底板
特别注意：
· 本产品提供调试、下载接口，但不自带仿真、下载功能，亦不配送下载器。
· 本产品不包括示意图中的仿真器，如有需要，请另行购买。

外形尺寸

JTAG/SWD接口定义

开发资料

包括如下内容：

  • 原理图
  • 示例程序（C程序、μC/OS-II）
  • STM32开发软件（KEIL等软件）
  • STM32器件手册
  • STM32开发资料
资料路径：www.waveshare.net/wiki/Core429I
