支持定制，可定制使用的MCU型号（版本：429II / 439IG / 439II），详情请联系客服。

Cortex-M4开发板 Open429I-C
敬告：Open系列开发板已获得国家专利，包括实用新型专利及外观专利，仿造必追究其法律责任！


STM32开发板Open429I-C是一块以STM32F429IGT6为主控芯片的开发板，它带有丰富的扩展接口，支持各类外围模块的接入。

底板资源简介

Cortex-M4开发板 Open429I-C
    [ 核心接口简介 ]
  1. 核心板插槽
    方便接入核心板。
  2. USART3接口
    方便接入RS232、RS485、USB TO 232模块等。
  3. DCMI接口
    方便接入摄像头模块。
  4. 电容触摸屏接口
    方便接入电容触摸屏。
  5. CAN2接口
    方便接入CAN模块。
  6. CAN1接口
    方便接入CAN模块。
  7. SDIO接口
    方便接入Micro SD模块，SDIO接口读写SD卡的速度相比SPI接口快的多。
  8. ULPI接口
    方便接入高速USB模块等（STM32F429I没有内置USB HS PHY）。
  9. LCD接口1
    方便接入7inch LCD。
  10. 1-WIRE接口
    方便接入1-WIRE器件（TO-92封装），如温度传感器DS18B20、电子注册码DS2401等。
  11. LCD接口2
    方便接入4.3inch LCD。
  12. I2C2 / I2C3接口
    方便接入I2C模块，如I/O扩展芯片PCF8574、EEPROM AT24CXX模块等。
  13. SAI1接口
    方便接入音频模块，如WM8960模块等。
  14. Ethernet接口
    方便接入Ethernet模块。
  15. USB接口
    经过板载PL2303 USB TO UART芯片的转换，转为UART。
  16. SPI1 / SPI2接口
    方便接入SPI模块，如FLASH AT45DBXX、SD卡、MP3模块等。
    方便接入AD、DA模块，因为SPI1复用了AD、DA功能。
  17. I2S2 / I2S3 / I2C1接口
    方便接入I2S模块，如音频模块等。
  18. 8BIT FMC接口
    方便接入NandFlash模块等。
    [ 其它接口简介 ]
  1. 5V DC接口
  2. 5V与3.3V电源输入输出接口
    常用于对外供电，或与用户板进行共地处理。
  3. MCU引脚接口
    引出所有I/O，方便与外设进行I/O连接。

    4. [ 芯片简介 ]
  4. PL2303
    USB转串口芯片。

    5. [ 器件简介 ]
  5. 用户LED
    便于I/O输出测试或显示程序运行状态。
  6. PL2303 TX-LED / RX-LED
  7. 12MHZ 晶振
  8. 摇杆
    上、下、左、右、按下，共5个状态。
  9. WAKE UP按键
    可用作普通按键，也可将STM32从睡眠中唤醒。

    10. [ 跳线说明 ]
  10. USB TO UART跳线
  11. 用户LED跳线
    短接跳线：接入到示例程序指定的I/O；
    断开跳线：可改为使用连接线接入自定义的I/O。
  12. 用户按键/五向摇杆跳线
    短接跳线：接入到示例程序指定的I/O；
    断开跳线：可改为使用连接线接入自定义的I/O。

核心板资源简介

STM32开发板 Core429I
    [ 芯片简介 ]
  1. STM32F429IGT6
    内　　核：Cortex-M4 32-bit RISC；
    特　性：单周期DSP指令；
    工作频率：180MHz，225 DMIPS/1.25 DMIPS/MHz；
    工作电压：1.8V-3.6V；
    封　　装：LQFP176；
    存储资源：1024kB Flash，256+4kB SRAM；
    资　　源：6 x SPI，4 x USART，4 x UART，2 x I2S，1 x SAI，3 x I2C；
    1 x FMC，1 x SDIO，2 x CAN；
    1 xLCD-TFT；
    1 x USB 2.0 FS/HS 控制器（带有专用DMA）；
    1 x USB HS ULPI（用于外接USB HS PHY）；
    1 x 10/100 Ethernet MAC；
    1 x 8 to 14-bit 摄像头接口；
    3 x AD（12位，1us，分时24道），2 x DA（12位）；
    调试下载：支持JTAG/SWD接口的调试下载，支持IAP。
  2. IS42S16400J
    1 Meg Bits x 16 Bits x 4 Banks (64-MBIT)的SDRAM。
  3. MIC2075
    USB电源管理器件。
  4. AMS1117-3.3
    3.3V稳压器件。
    [ 其它器件简介 ]
  1. "5Vin"或"USB"供电选择开关
    切换到上面，选择USB供电；
    切换到下面，选择5Vin供电。
  2. BOOT状态设置开关
    可设置BOOT0的状态。（BOOT1极少需要被使用，可通过配套的连接线修改其状态）
  3. 电源LED
  4. VBUS LED
  5. 复位按键
  6. 8M晶振
  7. 32.768K晶振
    可供内置RTC使用，或用以校准。
    [ 接口简介 ]
  1. JTAG/SWD接口
    支持下载与调试。
  2. USB接口
    作为Device：通过连接线，与计算机进行USB通信。
    作为Host：通过转接线，U盘等USB设备。
  3. MCU引脚接口
    引出VCC、GND及所有I/O，方便与外设进行连接。
  4. 5Vin输入接口
    当USB作为HOST/OTG时，需要输入5V电源。
    [ 跳线/开关说明 ]
  1. USB OTG/HOST跳线
    短接跳线：使用USB OTG/HOST时跳上。
    断开跳线：不影响I/O。
  2. VBAT选择跳线
    短接跳线：采用系统供电；
    断开跳线：可将VBAT接入外部电源，如电池。
  3. VREF选择跳线
    短接跳线：VREF+接入VCC；
    断开跳线：可自定义VREF+。

主控板及其扩展性图展

LPC开发板 Open429I-C

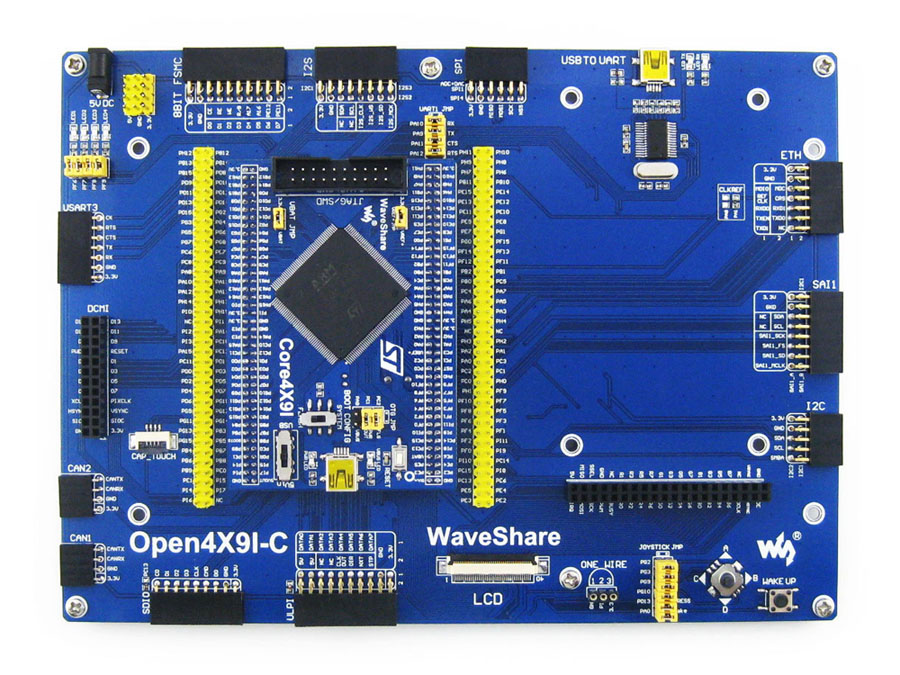

Open429I-C正视图
Cortex-M3开发板 Open429I-C
Open429I-C正面侧视图
LPC开发板 Open429I-C
Open429I-C背面侧视图
LPC开发板 Open429I-C
Open429I-C底板正视图
Cortex-M3开发板 Core429I
Core429I正面侧视图
Cortex-M3开发板 Core429I
Core429I背面侧视图
Cortex-M3开发板 Open429I-C
Open429I-C接入各类外围模块

接入USB设备（通过转接线）

4.3inch lcd emWin示例1

4.3inch lcd emWin示例2

4.3inch lcd emWin示例3

4.3inch lcd emWin示例4

7inch lcd emWin示例1

7inch lcd emWin示例2

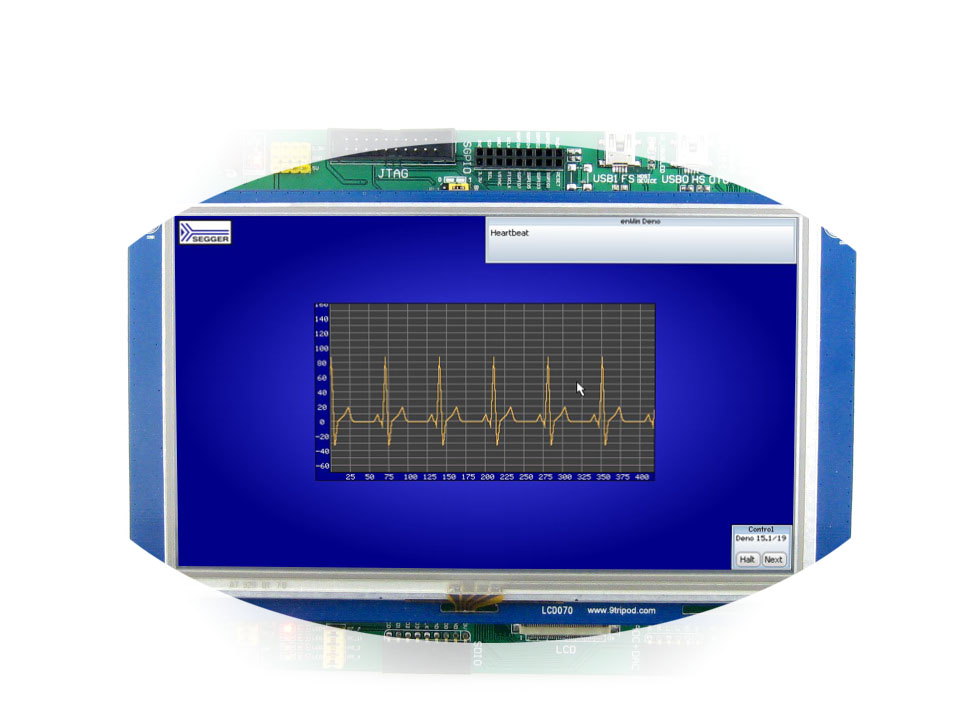

7inch lcd emWin示例3

7inch lcd emWin示例4

接入USB3300 USB HS Board

接入OV2640 Camera Board

接入NandFlash Board

接入RS232 Board

接入RS485 Board

接入CAN Board

接入8 Push Buttons

接入5 IO Keypad

接入AD Keypad

接入Test Board

接入FRAM Board

同时挂多个I2C模块

接入Micro SD Storage Board

接入DataFlash Board

接入NRF24L01 RF Board

接入Ethernet Board

接入VS1003B MP3 Board

接入WM8960 Audio Board

接入VGA-PS2-Board

接入任意自定义模块，随心搭配
相关说明：
本产品实际配备什么模块，须参考本产品详细配置。（以上图片只表明本产品可以支持该类模块，而不代表配备它们）
本产品实际如何接入模块，需根据本产品实际情况。（以上图片可能引自Open系列其它产品，接入方法仅供参考）

各模块移植性图展

开发板
模块接入STM32主控板
开发板
模块接入STM8主控板
开发板
模块接入NXP Cortex-M3主控板
开发板
模块接入NXP Cortex-M0主控板
开发板
模块接入ARM9主控板
开发板
模块接入AVR主控板
开发板
模块接入FPGA主控板
开发板
模块接入CPLD主控板

Open系列开发板简介

STM32开发板 Open207Z

玩转你的STM32变形金刚，召集你的Cortex-M0 / M3 / M4 / M7战队，建立你的嵌入式战线，缔造你的电子王国！从这里开始！

市面上大部分开发板的局限性在于它们不具开放性，不够模块化，因而限制了其移植性，扩展性，限制了其应用。
实际上，硬件开发系统可以学习软件工程的设计理念 －－开放化，模块化，接口化。
以便让它具备“可移植”，“易扩展”等优越性，以便让它能像软件一样，一次设计，到处使用。

我们决定做一些真正优秀的开发系统，决定将它们更“一般化”，以让它们发挥出更强的威力。

基于以上设计理念的驱动，我们开发了Open系列主控板。
它颠覆了传统开发板的设计方法，真正适用于用户的学习、研发！

Open系列主控板的主要特点是它的“模块化”及“开放性”。这个全新的设计理念带来显著优点：

为初学者而生：

  • 模块化的设计：需要使用什么模块，则接入什么模块，系统简单明了，亦可单独研究各个模块，便于初学者快速入门；
  • 开放性的设计：整个系统高度开放，采用接入式连接，避开了连线的复杂性，避免了由于错误连线导致无法成功调试的可能性；
  • 明了的标识与方便的接口：使得初学者可以简便的使用MCU的所有资源，完成各项入门实验。
为开发者而造：
  • 模块化的设计：需要使用什么模块，则接入什么模块，系统目标明确，亦可移植各个模块到其它系统，便于开发者快速开发；
  • 开放性的设计：整个系统高度开放，所有I/O开放，开发不受限制。用户亦可自行设计模块，简便的接入到系统。
  • 明了的标识与方便的接口：使得开发者可以轻松发挥MCU的所有资源，debug各类测试程序。
  • 借助主控板及各个模块搭建你的系统，使用它作为产品的初期评估系统，有效减少你的重复劳动，快速开发出你的目标产品。

敬告：Open系列开发板已获得国家专利，包括实用新型专利及外观专利，仿造必追究其法律责任！

Open系列开发板优势

各项参数 说明
功能性 功能强大，不断升级！ 我们将持续提供常用功能外围模块。外围模块持续更新，系统功能不断升级。
你可以亲力设计属于你的外围模块。量身定做你的外围，倾情打造你的系统。我们需要的只是你的震撼。
开放性 资源开放，便于使用！ 相对于传统开发板其封闭性的设计，开放性的设计带来以下优点：
可以接入用户需要的模块，而不是已经限定的模块；不接入模块，不占用I/O，而不是已经占用大量I/O。
模块化 分块设计，持续更新！ 如软件设计般设计硬件，对功能进行划分，将它们模块化、接口化，便于“调用”。
如软件般，一次设计，到处使用。可用于产品的初期快速评估，避免重复劳动。
移植性 支持移植，加速开发！ 各个模块可从系统分离，接入到其它系统，便于产品的初期快速评估。模块化的设计带来的是超强的移植性，各个模块可以接入其它MCU（如PIC、AVR、51等）或ARM（如ARM Coretex-M0、ARM7等）。
扩展性 接口丰富，利于扩展！ 包括ONE-WIRE，I2S，I2C，SPI，USART，USB，CAN，Ethernet，SDIO，PS/2，FSMC接口等。（各Cortex-M0/M3/M4 Open主控板的MCU不同，功能不同，所以，不一定都带上述所有接口）
易用性 接入设计，易于使用！ 模块通过接口直接接入系统，灵活的同时做到了易用，让你从学习爽到开发：
对比资源开放的 实验仪类开发板 ，不需连线，便于学习。对比资源封闭的 集成型类开发板 ，不易受限，利于开发。
软件 附送常用模块C语言驱动程序，提供μC/OS-II示例程序。
教程 给出各类软硬件设计教程，方便用户快速入门STM32 Cortex-M0 / M3 / M4 / M7。
敬告：Open系列开发板已获得国家专利，包括实用新型专利及外观专利，仿造必追究其法律责任！

JTAG/SWD接口定义

特别说明：本产品不自带仿真调试！需接入仿真器才能进行仿真调试！（ 仿真器 需另行购买）

开发资料

包括如下内容：

  • 原理图
  • 示例程序（C程序、FreeRTOS、μC/OS-III）
  • STM32开发软件（KEIL、STM32CubeMX等软件）
  • STM32器件手册
  • STM32开发资料
资料路径： www.waveshare.net/wiki/Open429I-C

配置清单

  1. Open429I-C开发板 x1
  2. USB线 type A公口 转 mini-B公口 x1 （接主机）
  3. USB线 type A母口 转 mini-B公口 x1 （接从机）
  4. 4PIN+2PIN连接线包 x1
  5. 5V电源适配器 x1
1
2
3
4
5
温馨提示：你可选购各类模块、各类LCD，以搭建适合自己的平台！

保修服务（保修1年）

免费保修

保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。



收费保修

非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏



特殊说明

若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修


售后服务

• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
