EC200U C4-P01开发板专为QuecPython设计口袋型开发板，多模多频段支持LTE Cat-1蓝牙通信GNSS定位性价比高

适配大部分树莓派HAT扩展板，Type-C接口，NanoSIM/eSIM卡槽双卡单模，方便学习和开发，板载摄像头接口
价格
原价
型号
EC200U-EU C4-P01
SKU
27095
品牌
移远QUECTEL
主控版本
EC200U-EU EC200U-AU
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

专为 QuecPython 设计、小巧便携“口袋型”开发板

EC200U-EU C4-P01 开发板

支持 LTE Cat-1/蓝牙通信，支持 GNSS 定位

EC200U-EU-C4-P01 迷你开发板

产品特性

EC200U-EU C4-P01 开发板搭载 EC200U-EU LTE Cat 1 无线通信模组，支持 10 Mbps 峰值下行速率和 5 Mbps 峰值上行速率，多模多频段，性价比高，同时在封装上兼容移远通信多网络制式 LTE Standard EC20-CE。搭载 Type-C 接口，开发者仅需一条 USB Type-C 数据线即可轻松玩转开发板，板载 40PIN GPIO 接口，可兼容适配大部分树莓派 HAT 扩展板。

  • 搭载 EC200U-EU LTE Cat 1 无线通信模组，多模多频段
  • 板载 40PIN GPIO 接口，可兼容适配大部分树莓派 HAT 扩展板
  • 板载 5 个 LED 指示灯，方便查看模块运行状态
  • 支持 TCP, UDP, PPP, NITZ, PING, FILE, MQTT, NTP, HTTP, HTTPS, SSL, FTP, FTPS, CMUX, MMS 等协议
  • 支持 GNSS 定位 (GPS, GLONASS, BDS, Galileo, QZSS)
  • 板载 Nano SIM 卡槽和 eSIM 卡槽，双卡单模
  • 板载 MIPI 接口，支持 MIPI 屏幕，兼容树莓派外设
  • 板载摄像头接口，支持定制的 SPI 摄像头，支持 30 万像素
  • 提供 QPYcom、 Thonny IDE、VSCode 等插件工具，便于学习和开发
  • 提供完善的配套资料手册（QuecPython 示例程序和使用手册等）

产品参数

产品型号 BG95-M3 EC200U-EU EC200U-AU

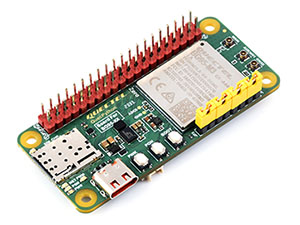

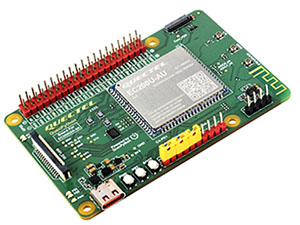

产品图片
适用区域 全球 欧洲、中东、非洲、澳大利亚、新西兰、巴西 澳大利亚/拉丁美洲
工作频段
LTE-FDD Cat M1:
B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B27, B28, B66, B85 Cat NB2:
B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B28, B66, B71, B85		 B1, B3, B5, B7, B8, B20, B28 B1, B2, B3, B4, B5, B7, B8, B28, B66
LTE-TDD 不支持 B38, B40, B41
GSM / GPRS / EDGE 850, 900, 1800, 1900 MHz GSM: B2, B3, B5, B8
GNSS GPS, GLONASS, BDS, Galileo, QZSS
蓝牙 不支持 蓝牙 4.2 (BR/EDR)
Wi-Fi Scan 不支持 2.4 GHz 11b (Rx)
数据传输
CAT 1 不支持 LTE-FDD：下行 10 Mbps；上行 5 Mbps
LTE-TDD：下行 8.96 Mbps；上行 3.1 Mbps
NB-IoT Cat NB2:
下行 127 Kbps；上行 158.5 Kbps
Cat NB1:
下行 32 Kbps；上行 70 Kbps 		不支持
Cat-M 下行 588 Kbps；上行 1119 Kbps 不支持
GSM / GPRS / EDGE EDGE：下行 296 Kbps；上行 236.8 Kbps
GPRS：下行 107 Kbps；上行 85.6 Kbps 		GSM：下行 85.6 Kbps；上行 85.6 Kbps
其他参数
USB 接口 均支持，可用于测试 AT 指令、获取 GPS 定位信息、升级固件等
通信协议 PPP, TCP, UDP, SSL, TLS, FTP(S), HTTP(S), NITZ, PING, MQTT, LwM2M, CoAP, IPv6 TCP, UDP, PPP, NITZ, PING, FILE, MQTT, NTP, HTTP, HTTPS, SSL, FTP, FTPS, CMUX, MMS
SIM 卡 Nano SIM卡 (仅支持 1.8V) Nano SIM 和 eSIM 双卡单模
指示灯 SIM_CHK：卡槽 SIM 卡存在时，SIM_CHK 指示灯亮起
NET：网络指示灯
PSM：睡眠指示灯
PWM：PWM 功能指示灯
PWR：电源指示灯		 P01：模块 Pin 1，默认为 EC200A-XX PWM0
P05：模块 Pin 5，为 NET_MODE 指示灯
SCK1：SIM1 检测指示灯，SIM1 卡插入时亮起
SCK2：SIM2 检测指示灯，SIM2 卡插入时亮起
PWR：电源指示灯
按键开关 PWK：开关机控制按键
PON：PSM唤醒按键
BOOT：强制下载按键
USB ON/OFF: USB 检测开关		 PWK：开关机按键
RST：重启按键
BOOT：强制下载按键
USB ON/OFF: USB 检测开关
天线接口 LTE 主天线 + 分集天线 + GNSS 天线 LTE 主天线 + 分集天线/WIFI天线 (仅支持扫描)/蓝牙天线 + GNSS 天线
工作温度 -30 ~ 75°C
存储温度 -45 ~ 90°C

Type-C 接口

仅需一条 USB Type-C 数据线即可轻松玩转开发板

EC200U-EU-C4-P01 迷你开发板支持 C/C++，MicroPython

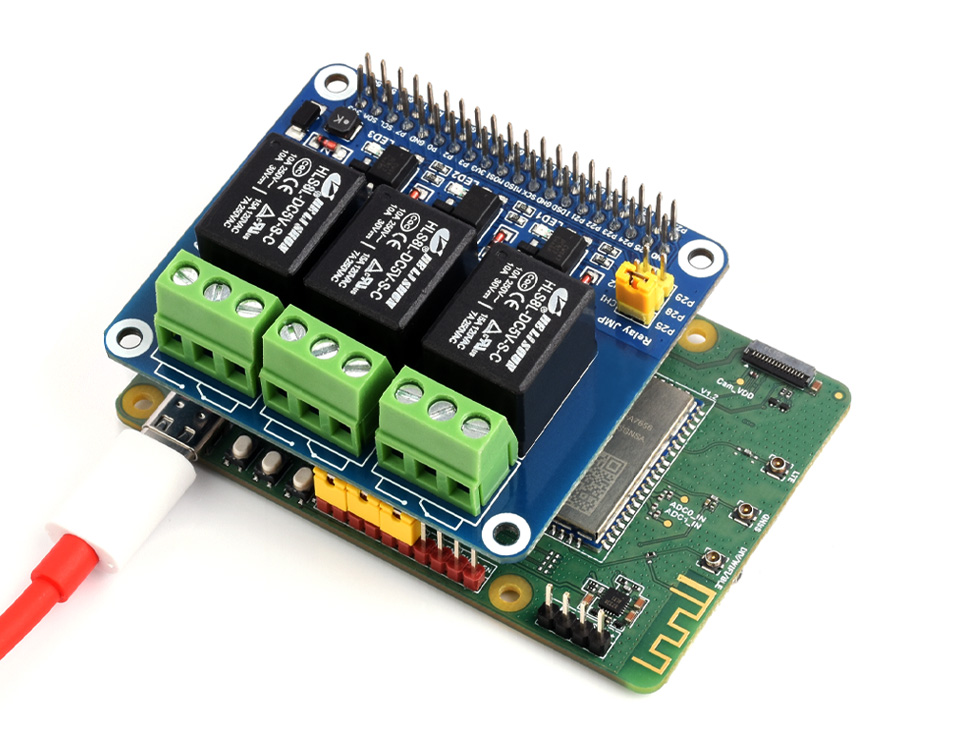

板载 40PIN GPIO 接口

可兼容适配大部分树莓派 HAT 模块

EC200U-EU-C4-P01 迷你开发板支持 C/C++，MicroPython

支持多种开发工具

提供 QPYcom、Thonny IDE 插件、VSCode 插件等工具
轻松助力学习和开发

EC200U-EU-C4-P01 迷你开发板支持 C/C++，MicroPython

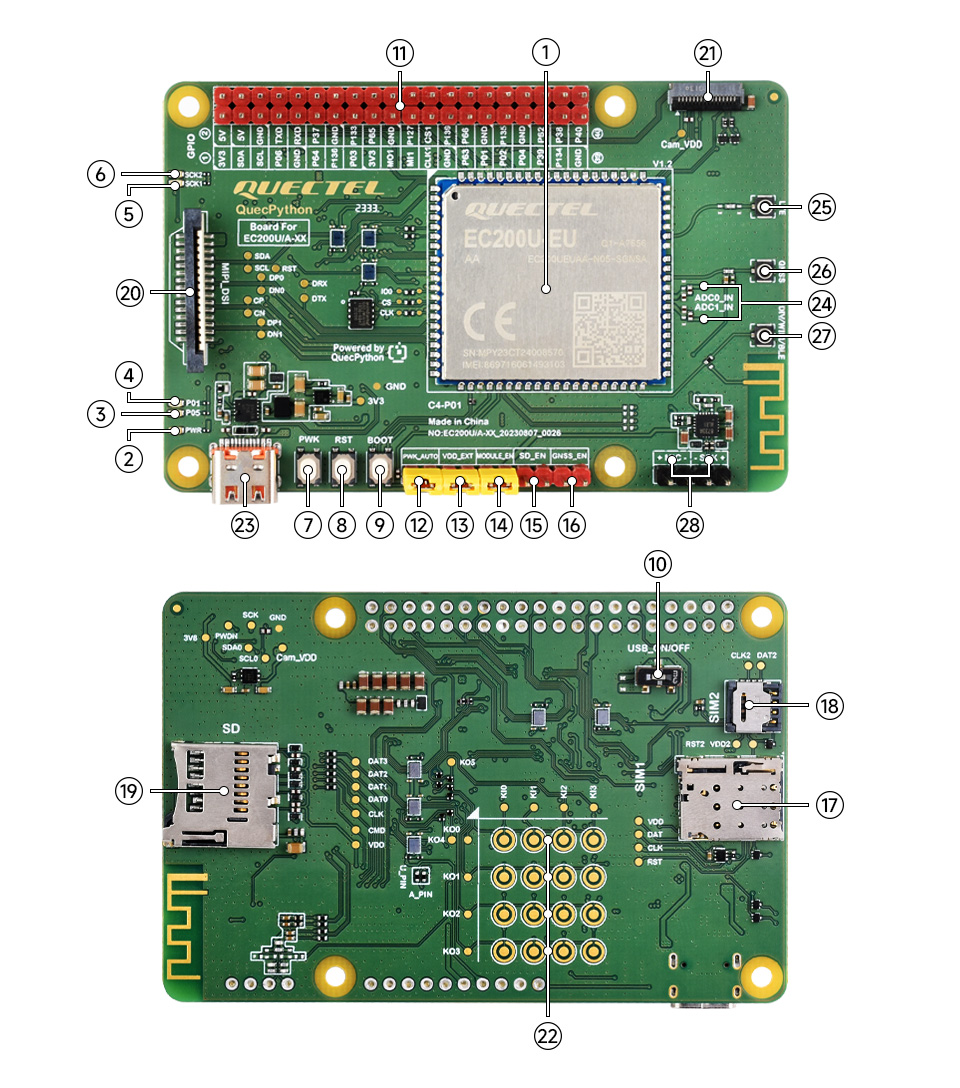

资源简介

EC200U-EU-C4-P01 资源简介

器件简介

  1. EC200U 模组

  2. PWR 电源指示灯

  3. NET 网络指示灯

  4. PWM 功能指示灯

  5. SIM1 指示灯

    SIM1 卡存在时，SIM_CHK 指示灯亮起

  6. SIM2 指示灯

    SIM2 卡存在时，SIM_CHK 指示灯亮起

  7. 开关机按键

  8. 重启按键

  9. 固件烧录按键

    开机前按下，强制下载

  10. USB 检测开关

    常闭: USB 可正常连接
    常开: Type-C 仅供电，用于模组功耗测量

核心接口

  1. Raspberry Pi GPIO 接口

    适用于树莓派扩展板系列，详细引脚信息在引脚说明部分

  2. 开关机设置跳线

    连接：自动开机，短按 PWK 按键重启
    断开：短按 PWK 按键开机，长按关机

  3. 1.8V 输出跳线设置

    连接: 对外输出 1.8V
    断开：用于测量功耗

  4. 模组供电跳线设置

    连接: DCDC 对模组供电

  1. SD 供电跳线设置

    连接：使能SD供电

  2. GNSS 有源供电选择

    连接：使能 GNSS 有源供电

  3. SIM 卡座 1

    接 Nano SIM 卡

  4. SIM 卡座 2

    接 eSIM 卡

  5. SD 卡槽

    使用 SD 卡前，需要在 10-Pin 功能排针中使能 SD，对 SD 供电

  6. MIPI 接口

    支持 MIPI 屏幕，且兼容树莓派外设

  7. 摄像头接口

    开发板支持定制的 SPI 摄像头，最大像素支持 30W 像素

  8. 矩阵键盘接口

    预留矩阵键盘引脚，用户可进行自定义焊接或者连接，默认不带板载键盘按键

  9. USB Type-C 接口

  10. ADC接口

    ADC0_IN/ADC1_IN ADC 测量接口

  11. LTE 主天线接口

  12. GNSS 天线接口

  13. DIV/Wi-Fi/蓝牙天线座

  14. MIC & SPK 接口

引脚定义

EC200U-EU-C4-P01 引脚定义

产品尺寸

EC200U-EU-C4-P01 产品尺寸

产品资料

资料路径： www.waveshare.net/wiki/EC200U-EU-C4-P01

移远资料： python.quectel.com/doc/Getting_started/zh/evb/ec200x-evb.html

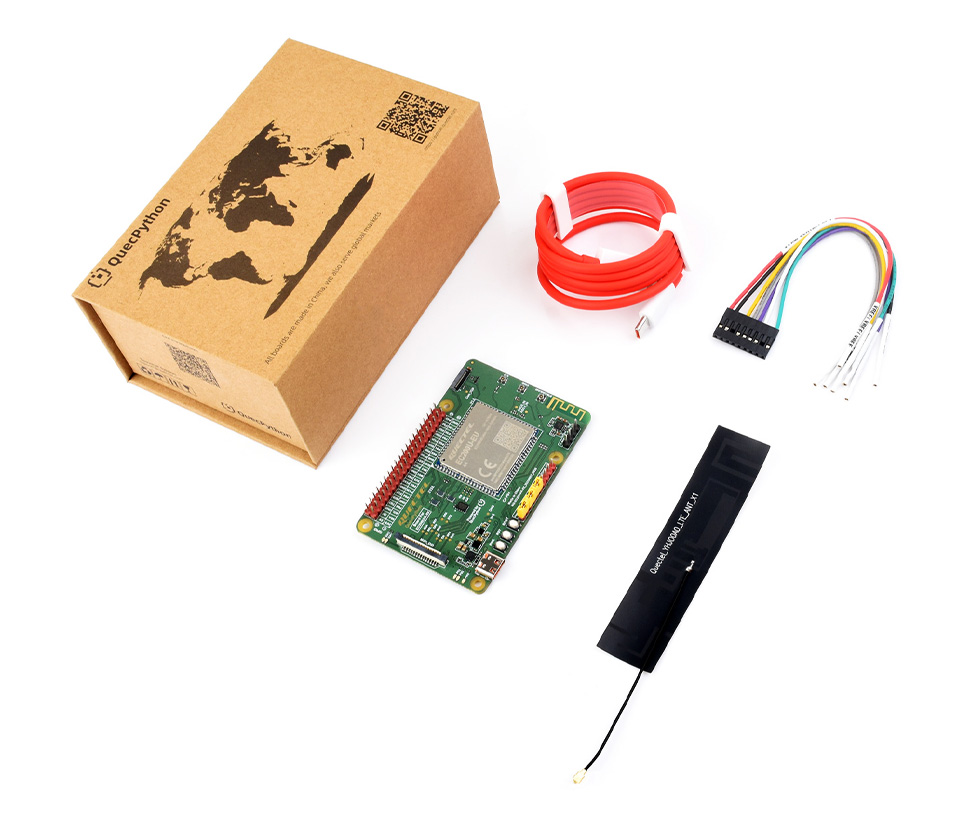

配置清单

EC200U-EU-C4-P01配置清单
