ALTERA PLD EPM1270

EPM1270

芯片信息

型号 封装 在线定购
EPM1270F256C5N（查看） FBGA256
EPM1270F256I5N（查看） FBGA256
EPM1270T144C5N（查看） TQFP144
EPM1270T144I5N（查看） TQFP144

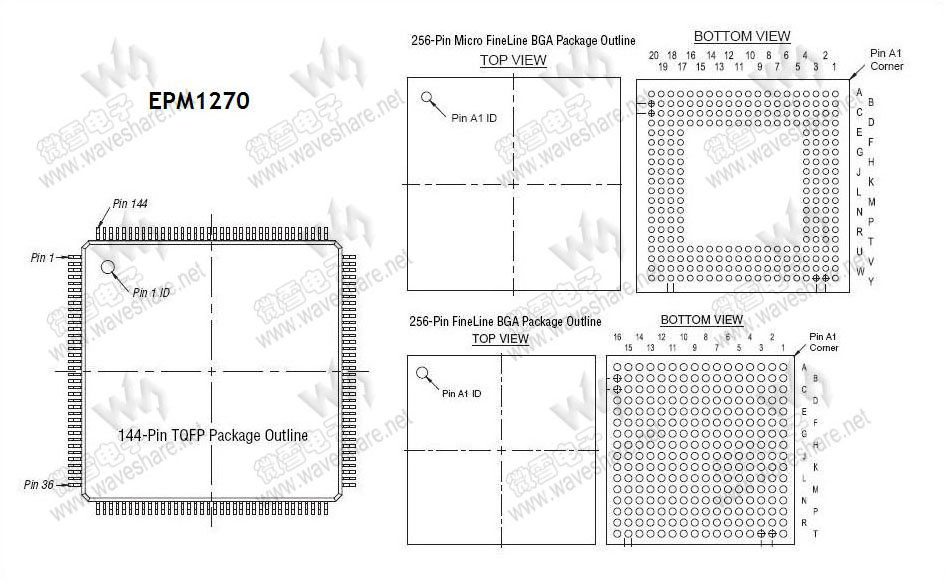

引脚布局

（点击图片看大图）
技术资料—— EPM1270 PDF技术资料

EPM1270资料


EPM1270基本参数（与同系列其它型号相比）：

型号 LEs 等效宏单元范围 等效宏单位典型值 fCNT (MHz)
EPM240 240 128 to 240 192 304
EPM240G 240 128 to 240 192 304
EPM570 570 240 to 570 440 304
EPM570G 570 240 to 570 440 304
EPM1270 1,270 570 to 1,270 980 304
EPM2210 2,210 1,270 to 2,210 1,700 304

EPM1270速度（与同系列其它型号相比）：

型号 速度等级
-3 -4 -5
EPM240 Y Y Y
EPM240G Y Y Y
EPM570 Y Y Y
EPM570G Y Y Y
EPM1270 Y Y Y
EPM2210 Y Y Y

EPM1270封装与可使用的引脚数（与同系列其它型号相比）：

型号 封装
MBGA100 FBGA100 TQFP100 TQFP144 MBGA256 FBGA256 FBGA324
EPM240 80 80 80
EPM240G 80 80 80
EPM570 76 76 76 116 160 160
EPM570G 76 76 76 116 160 160
EPM1270       116 212 212
EPM2210           204 272
