ESP32-S3-Nano开发板 搭载ESP32-S3R8 兼容Arduino Nano ESP32 加焊排针

集成512kB RAM、384kB ROM、8MB PSRAM、16MB Flash存储器，支持2.4GHz Wi-Fi和Bluetooth LE双模
价格
原价
型号
ESP32-S3-Nano-M
SKU
26752
品牌
Waveshare
版本选择
标准版 加焊排针版
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

R7FA4 PLUS A R7FA4 PLUS B ESP32-S3-Nano ESP32-S3-Nano 加焊排针 R3 PLUS 标准版
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

ESP32-S3-Nano 开发板

Arduino Nano ESP32 的改进版

基于 ESP32-S3R8，兼容 Arduino Nano ESP32

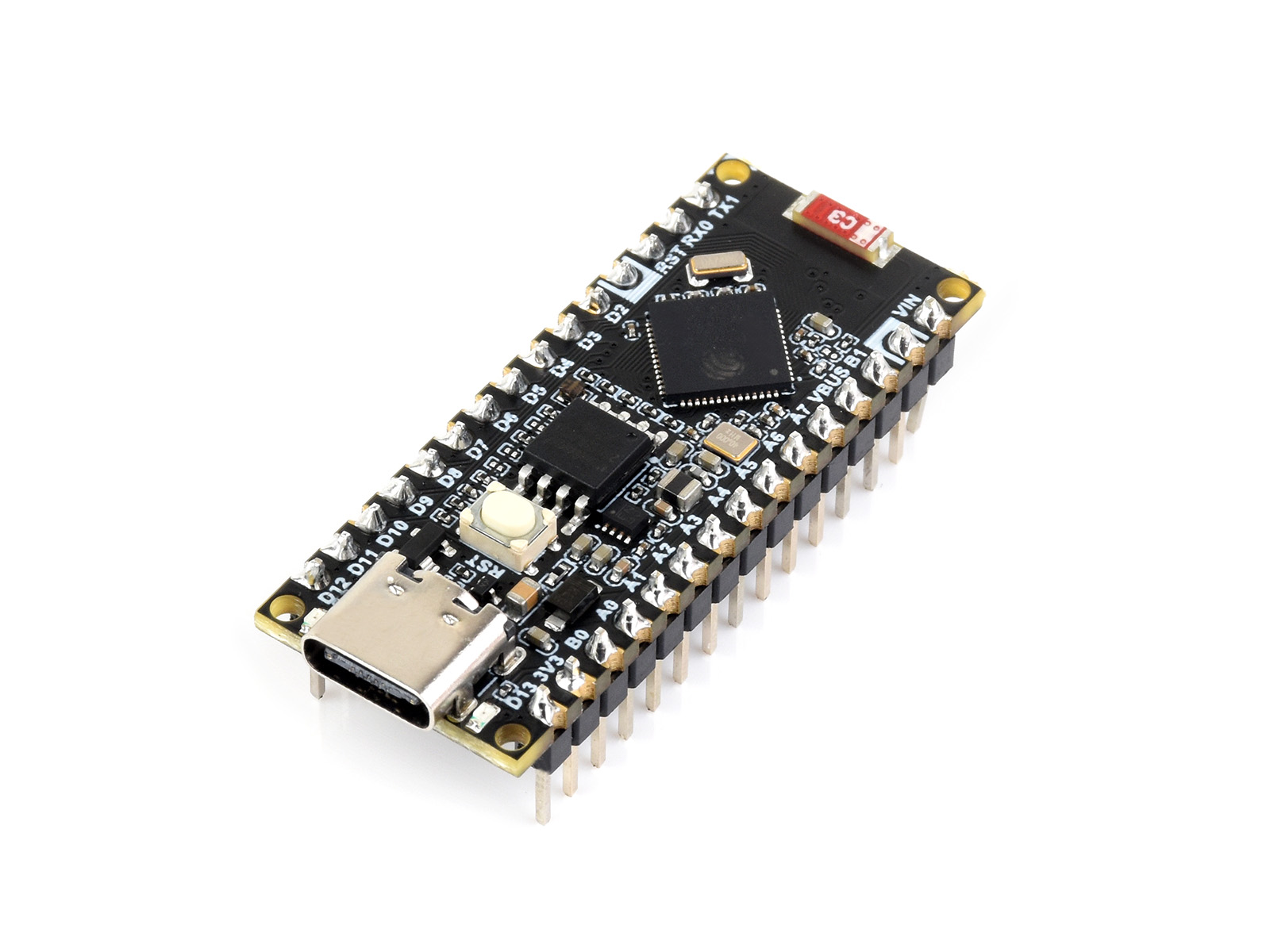

Arduino ESP32-S3-Nano 开发板首图

版本选择

ESP32-S3-Nano
ESP32-S3-Nano

ESP32-S3-Nano-M
ESP32-S3-Nano-M

加焊黑色排针

产品特性

ESP32-S3-Nano 采用了 ESP32-S3R8 为主芯片，兼容 Arduino Nano ESP32，适用于物联网或 MicroPython 等应用，外形小巧，性能强大，适合嵌入到独立项目中。

  • 采用 ESP32-S3R8 为主芯片，搭载高性能 Xtensa® 32 位 LX7 双核处理器，主频高达 240MHz
  • 集成 512kB RAM、384kB ROM、8MB PSRAM、16MB Flash 存储器
  • 集成 2.4GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信，具有优越的射频性能
  • 支持在 Arduino 和 MicroPython 编程之间无缝切换，使用更灵活
  • 兼容 Arduino IoT Cloud，使用 Arduino 物联网云应用程序从任何地方监控和控制用户项目
  • 支持 HID，通过 USB 模拟人机接口设备 (如键盘或鼠标)，与计算机交互更方便

产品参数对比

型号 R7FA4 PLUS A
R7FA4 PLUS A		 R7FA4 PLUS B
R7FA4 PLUS B		 R7FA4 PLUS B
ESP32-S3-Nano
微控制器 瑞萨电子 R7FA4
(32 位 ARM Cortex-M4)		 瑞萨电子 R7FA4
(32 位 ARM Cortex-M4)		 乐鑫 ESP32-S3R8
(32 位 Xtensa LX7 双核)
乐鑫 ESP32-S3FN8
(32 位 Xtensa LX7 双核)
时钟速度 R7FA4: 48MHz R7FA4: 48MHz ESP32-S3R8: 240MHz
ESP32-S3FN8: 240MHz
存储 R7FA4: 256kB Flash, 32kB RAM R7FA4: 256kB FLASH,
32kB RAM		 ESP32-S3R8: 384kB ROM, 512kB RAM, 16MB Flash, 8MB PSRAM
ESP32-S3FN8: 384kB ROM, 512kB RAM, 8MB Flash
无线通信 无 2.4GHz WiFi + Bluetooth LE
工作电压 5V/3.3V 可选，可使用更多外围 3.3V
外部供电电压 6~24V 6~21V
复位按键 侧立式，插上扩展板后方便复位 直立式
IO 引脚
输出电流		 8mA 40mA
数字引脚 14 14
模拟引脚 6 8
DAC 2 无
PWM 6 5
UART 1 2
I2C 1 1
SPI 1 1
CAN 1 无
DC 电源插座 采用低高度的 DC 插座，不用担心无法插入某些扩展板 无
电源输出接口 可配置为 5V 或 3.3V 输出，方便对外供电和共地处理 无
5V 电源输出 2000mA Max，驱动能力更强，能驱动更大扩展板 1000mA Max
插入万用板 支持，用户可自行焊接相应接口，从而插入万用板 支持

资源简介

Arduino ESP32-S3-Nano 开发板资源简介
  1. ESP32-S3R8 双核处理器

    高达 240MHz 的运行频率

  2. W25Q128JVSIQ

    16MB Flash，用于储存程序和数据

  3. MP2322GQH

    3.3V 稳压芯片

  4. 2.4GHz 陶瓷天线

  5. USB Type-C 接口

    用于下载程序与串口调试

  1. RST 按键

    用于复位 ESP32-S3R8

  2. Arduino Nano 接口

    兼容 Arduino 接口，侧边引出 2.54 间距排针焊盘，可直接插入万用板

  3. RGB 指示灯

    上电或复位，RGB 指示灯会闪烁再熄灯，正常启动之后，支持用户程序控制

  4. 电源指示灯

  5. LED 指示灯

接口定义

Arduino ESP32-S3-Nano 开发板接口定义

产品尺寸

Arduino ESP32-S3-Nano 开发板产品尺寸

产品资料

资料路径：www.waveshare.net/wiki/ESP32-S3-Nano

配置清单

ESP32-S3-Nano-M × 1

ESP32-S3-Nano-M 配置清单
