R7FA4 PLUS B 开发板

Arduino UNO R4 WiFi 的改进版

基于 R7FA4M1AB3CFM，兼容 Arduino UNO R4 WiFi

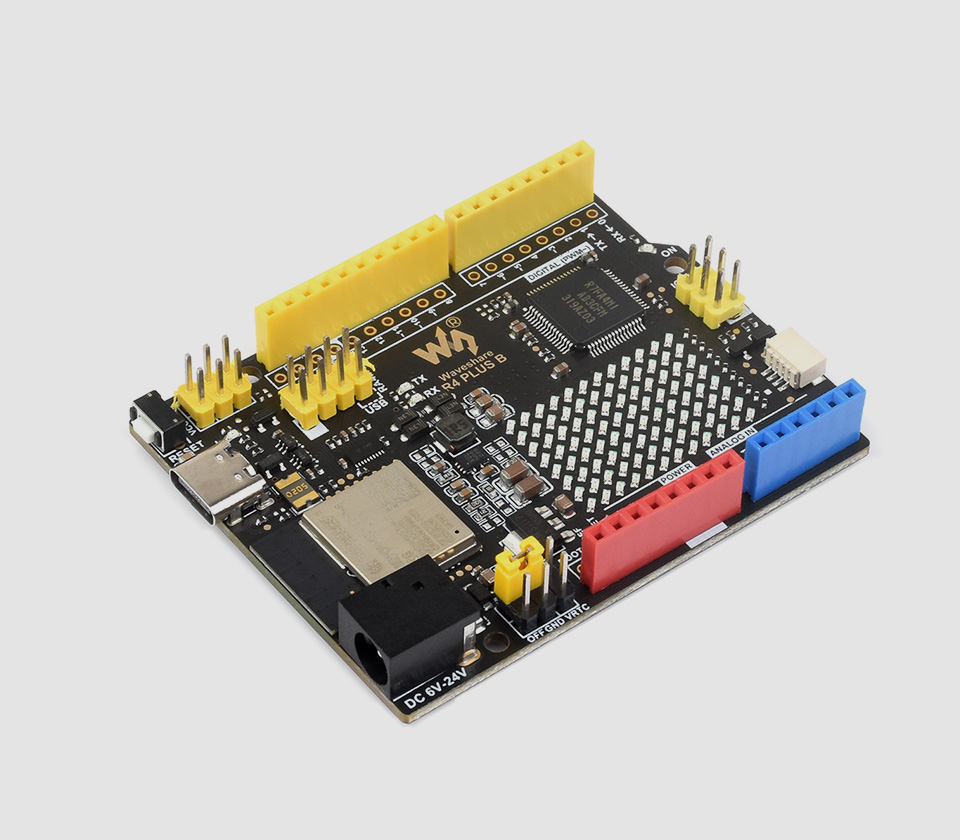

Arduino R7FA4 PLUS B 开发板首图

产品参数对比

型号 R7FA4 PLUS A
R7FA4 PLUS A		 R7FA4 PLUS B
R7FA4 PLUS B		 R7FA4 PLUS B
ESP32-S3-Nano
微控制器 瑞萨电子 R7FA4
(32 位 ARM Cortex-M4)		 瑞萨电子 R7FA4
(32 位 ARM Cortex-M4)		 乐鑫 ESP32-S3R8
(32 位 Xtensa LX7 双核)
乐鑫 ESP32-S3FN8
(32 位 Xtensa LX7 双核)
时钟速度 R7FA4: 48MHz R7FA4: 48MHz ESP32-S3R8: 240MHz
ESP32-S3FN8: 240MHz
存储 R7FA4: 256kB Flash, 32kB RAM R7FA4: 256kB FLASH,
32kB RAM		 ESP32-S3R8: 384kB ROM, 512kB RAM, 16MB Flash, 8MB PSRAM
ESP32-S3FN8: 384kB ROM, 512kB RAM, 8MB Flash
无线通信 无 2.4GHz WiFi + Bluetooth LE
工作电压 5V/3.3V 可选，可使用更多外围 3.3V
外部供电电压 6~24V 6~21V
复位按键 侧立式，插上扩展板后方便复位 直立式
IO 引脚
输出电流		 8mA 40mA
数字引脚 14 14
模拟引脚 6 8
DAC 2 无
PWM 6 5
UART 1 2
I2C 1 1
SPI 1 1
CAN 1 无
DC 电源插座 采用低高度的 DC 插座，不用担心无法插入某些扩展板 无
电源输出接口 可配置为 5V 或 3.3V 输出，方便对外供电和共地处理 无
5V 电源输出 2000mA Max，驱动能力更强，能驱动更大扩展板 1000mA Max
插入万用板 支持，用户可自行焊接相应接口，从而插入万用板 支持

接入扩展板效果展示

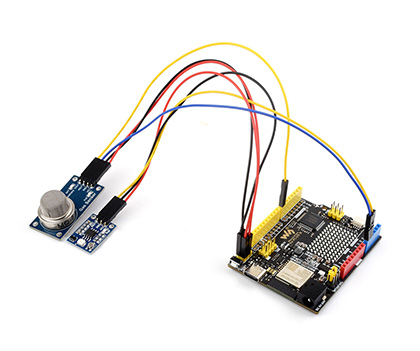

Arduino R7FA4 PLUS B 开发板接入各类传感器模块
接上 各类传感器模块

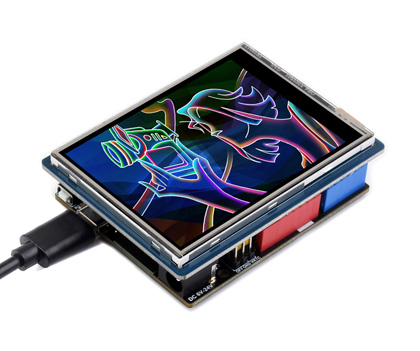

Arduino R7FA4 PLUS B 开发板2.8 英寸触摸屏
接上 2.8 英寸触摸屏

以上图片仅供展示，详细配置请参考配置清单

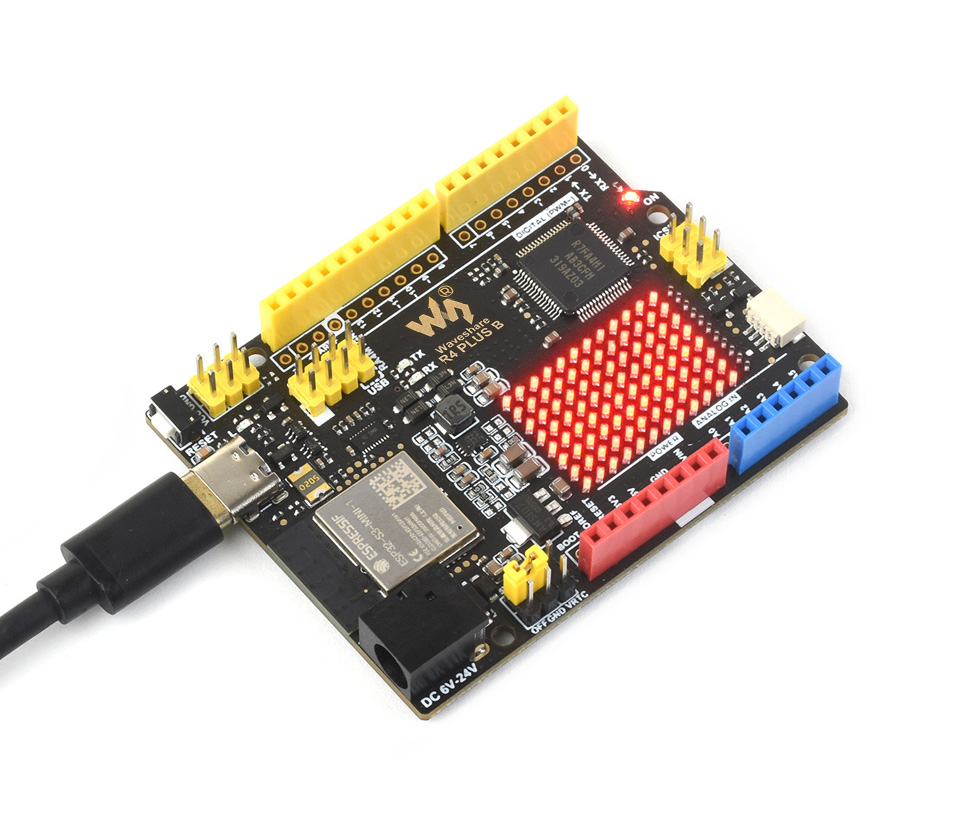

板载 12×8 红色 LED 矩阵

支持自定义显示图案

Arduino R7FA4 PLUS B 开发板板载 12×8 LED 矩阵

资源简介

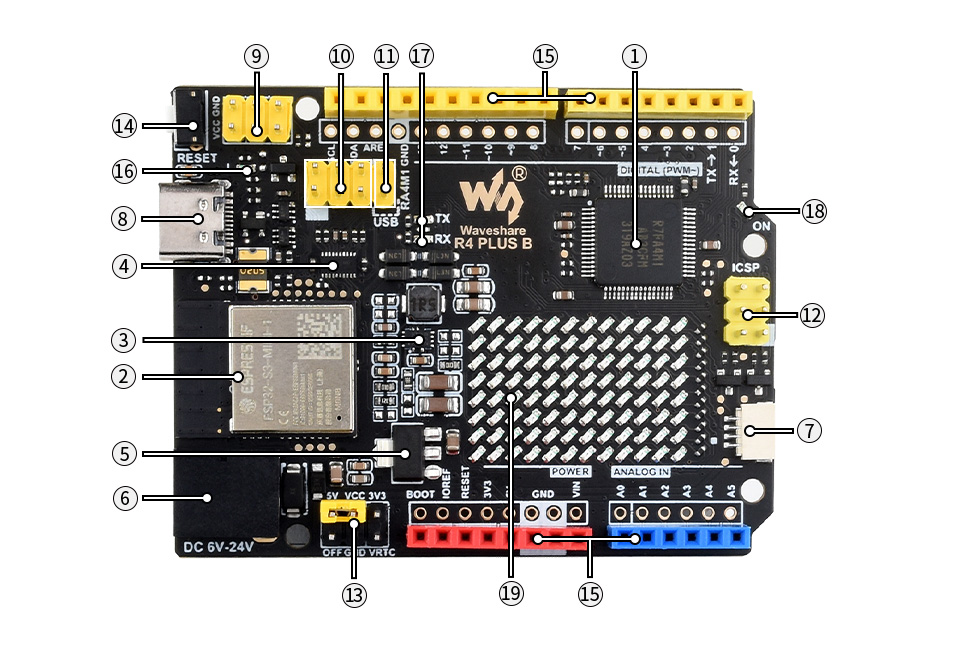

Arduino R7FA4 PLUS B 开发板资源简介
  1. R7FA4M1AB3CFM

  2. ESP32-S3-MINI-1 模组

  3. MP8759

    5V 稳压芯片

  4. TXB0108DQSR

    电平转换芯片，用于 R7FA4 和 ESP32-S3 通信

  5. AMS1117-3.3

    3.3V 稳压芯片

  6. DC 电源接口

    可接入 6V~24V 范围内电压

  7. Qwiic 连接器

    方便用于 Qwiic 生态的 I2C 设备连接

  8. USB Type-C 接口

    用于下载程序与串口调试

  9. 电源输出接口

    可通过电源配置开关输出 3.3V 或 5V，常用于对外供电或进行共地处理

  1. ESP32-S3 引脚座子

    用于 ESP32-S3-MINI-1 固件下载

  2. USB 通道选择

  3. ICSP 接口

  4. 电源配置

    配置 R7FA4 PLUS B 工作电压

  5. 侧立复位按键

  6. Arduino 接口

    兼容 Arduino 接口，侧边引出 2.54 间距排针焊盘，可直接插入万用板

  7. 用户指示灯

  8. 串口指示灯

  9. 电源指示灯

  10. 12 × 8 LED 矩阵

接口定义

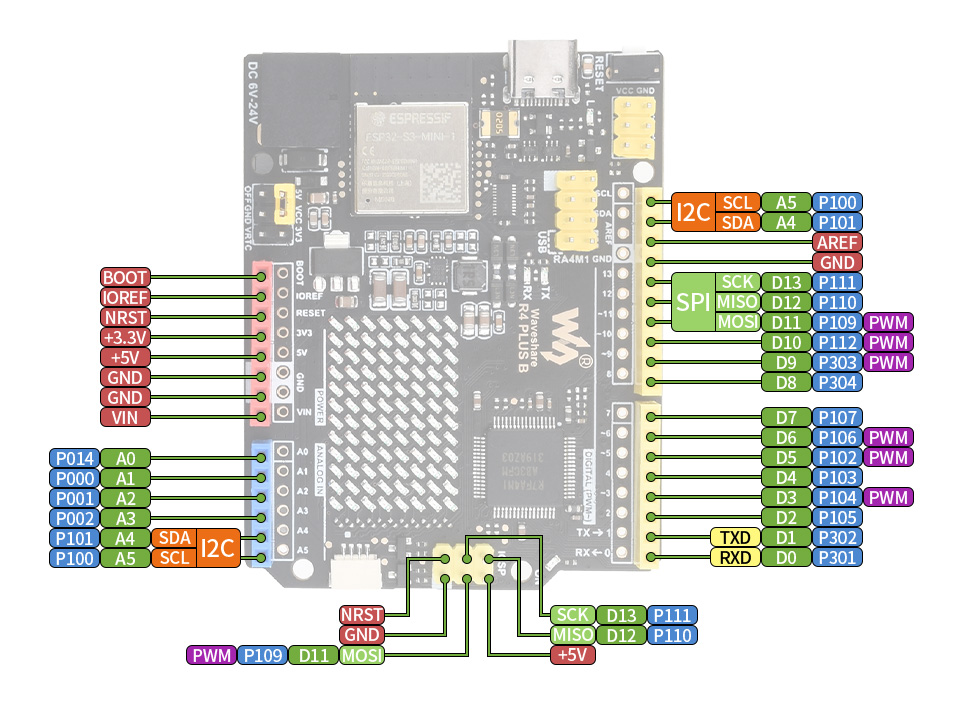

Arduino R7FA4 PLUS B 开发板接口定义

产品尺寸

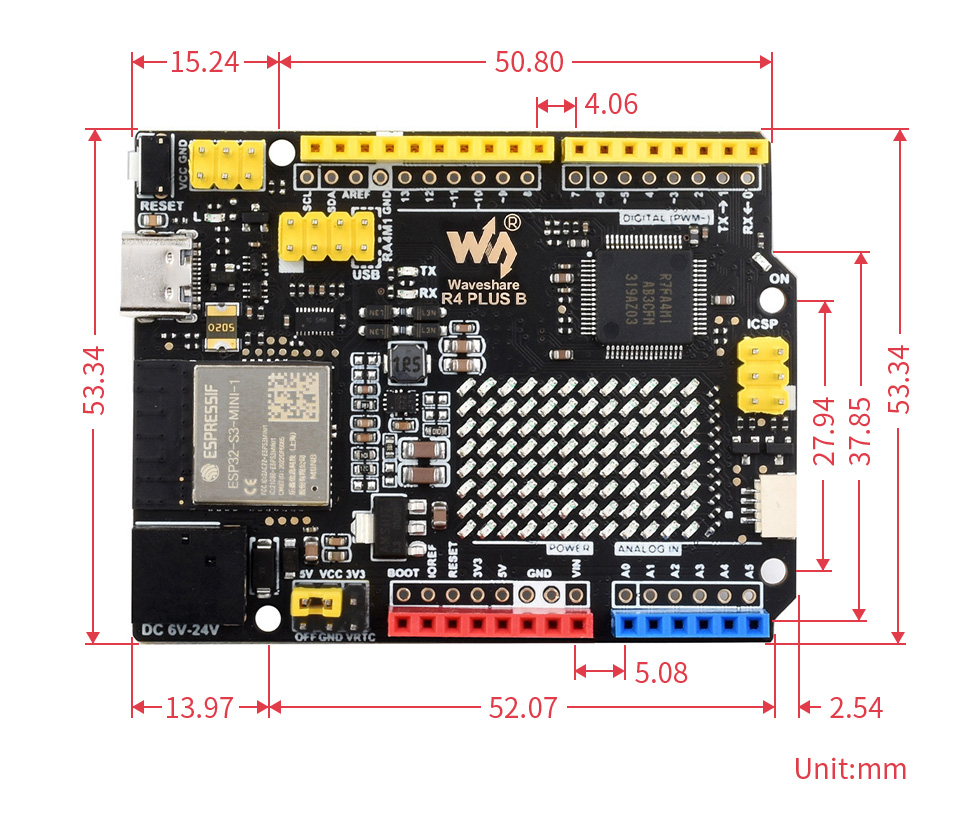

Arduino R7FA4 PLUS B 开发板产品尺寸

产品资料

资料路径：www.waveshare.net/wiki/R7FA4_PLUS_B

配置清单

  1. R7FA4 PLUS B × 1
  2. USB 线 Type-A 公口 转 Type-C 公口 × 1
