ESP32-S3 RGB LCD驱动板带2.8寸RGB圆形触控屏幕 搭载32位240MHz LX7双核处理器大容量8MB PSRAM/Flash支持Wi-Fi和蓝牙 迷你小巧

480×480像素,兼容Arduino-IDE、ESP-IDF等开发环境,Type C接口,40PIN LCD接口,18PIN LCD接口
价格
原价
型号
ESP32-S3-Touch-LCD-2.8-D
SKU
27780
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

ESP32-S3 RGB LCD 驱动板

兼容 Arduino-IDE、ESP-IDF 等开发环境

板载 ESP32-S3-WROOM-1-N8R8 模组

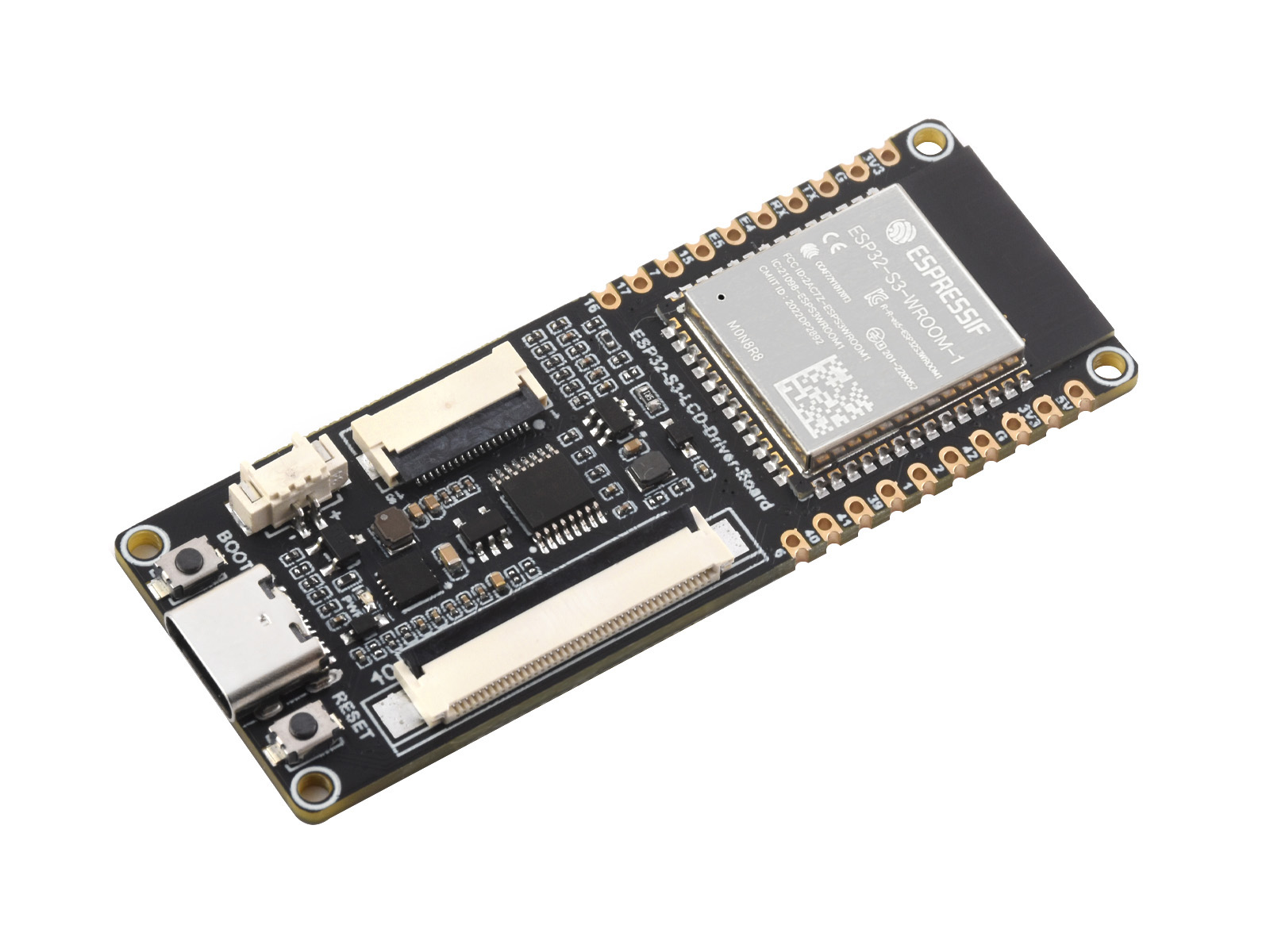

ESP32-S3 RGB LCD驱动板白底图,加特性图标,包含:迷你小巧易集成,32位LX7双核处理器,8MB PSRAM,8MB Flash,无线通信,40PIN LCD接口,18PIN LCD接口,MX1.25锂电池接口等图标

版本选择

ESP32-S3 RGB LCD 驱动板白底图

ESP32-S3-LCD-Driver-Board

(RGB LCD 驱动板)

ESP32-S3 RGB LCD 驱动板和2.1寸RGB触控圆形屏

ESP32-S3-Touch-LCD-2.1-D

(带 2.1 寸 RGB 触控圆形屏)

ESP32-S3 RGB LCD 驱动板和2.8寸RGB触控圆形屏

ESP32-S3-Touch-LCD-2.8-D

(带 2.8 寸 RGB 触控圆形屏)

ESP32-S3 RGB LCD 驱动板和4寸RGB触控方形屏

ESP32-S3-Touch-LCD-4-D

(带 4 寸 RGB 触控屏)

图片仅展示,配件请看对应 SKU 的配置清单

驱动板特性

驱动板体积小巧,是一款搭载 40Pin SPI+RGB 接口和 18Pin SPI 屏幕接口的微控制器开发板。集成大容量 Flash 和 PSRAM,通过两种屏幕接口连接屏幕,可流畅运行 LVGL 等 GUI 界面程序。

在硬件上,采用 ESP32-S3-WROOM-1-N8R8 模组,其搭载有 Xtensa 32 位 LX7 双核处理器,主频高达 240MHz,内置 512KB SRAM(TCM)和 8MB PSRAM;板载高效充放电管理芯片 ETA6096 和 MX1.25 锂电池接口, 排针引脚接口兼容 18Pin SPI 屏幕,可兼容扩展多种外围设备,使用方便。在软件上,可选择 Arduino-IDE、ESP-IDF 等开发环境进行开发,从而可以轻松快速地入门,并将其应用于产品中。

主要功能特性:

  • 采用 ESP32-S3-WROOM-1-N8R8 模组,搭载 Xtensa 32 位 LX7 双核处理器,主频高达 240MHz
  • 集成 512KB SRAM、384KB ROM、8MB PSRAM、8MB Flash 存储器
  • 集成 2.4GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信,具有优越的射频性能
  • 采用 USB Type-C 接口,无需纠结正反插
  • 搭载 40Pin SPI+RGB 和 18Pin SPI 屏幕接口,兼容性和扩展性强
  • 板载高效充放电管理芯片 ETA6096 和 MX1.25 锂电池接口
  • 邮票孔设计,可直接焊接集成到用户自主设计的底板上
  • 支持多种低功耗工作状态,可调节通信距离、数据率和功耗之间的平衡,满足各种应用场景的功耗需求

可搭配多款 RGB 显示屏

板载 40PIN 排线插座,可兼容多款 RGB666/565 接口的 LCD 显示屏

版本 显示 触摸
分辨率 显示接口 显示面板 驱动芯片 触摸芯片 触摸接口 触摸类型 触摸点位
2.1寸圆形触控屏 480×480 SPI+RGB TFT ST7701 CST820 I2C 电容 单点触控
2.8寸圆形触控屏 480×480 SPI+RGB TFT ST7701 GT911 I2C 电容 5 点触控
4寸方形触控屏 480×480 SPI+RGB TFT ST7701 GT911 I2C 电容 5 点触控
说明:显示屏为选配项,详见对应SKU配置清单。
此表为实测适配的屏幕,若用于其他屏幕,用户须确认引脚和电路兼容性,自行做适配。

2.1 寸圆形触控屏

2.1 寸 TFT 圆形显示屏,单点触控,480×480 分辨率,RGB 显示接口

ESP32-S3 RGB LCD 驱动板和2.1寸RGB触控圆形屏连接图,屏幕显示天气UI界面

2.8 寸圆形触控屏

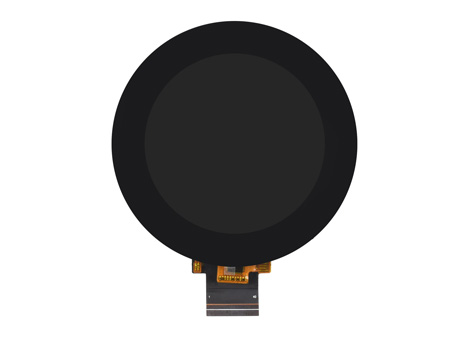

2.8 寸 TFT 圆形显示屏,五点触控,480×480 分辨率,RGB 显示接口

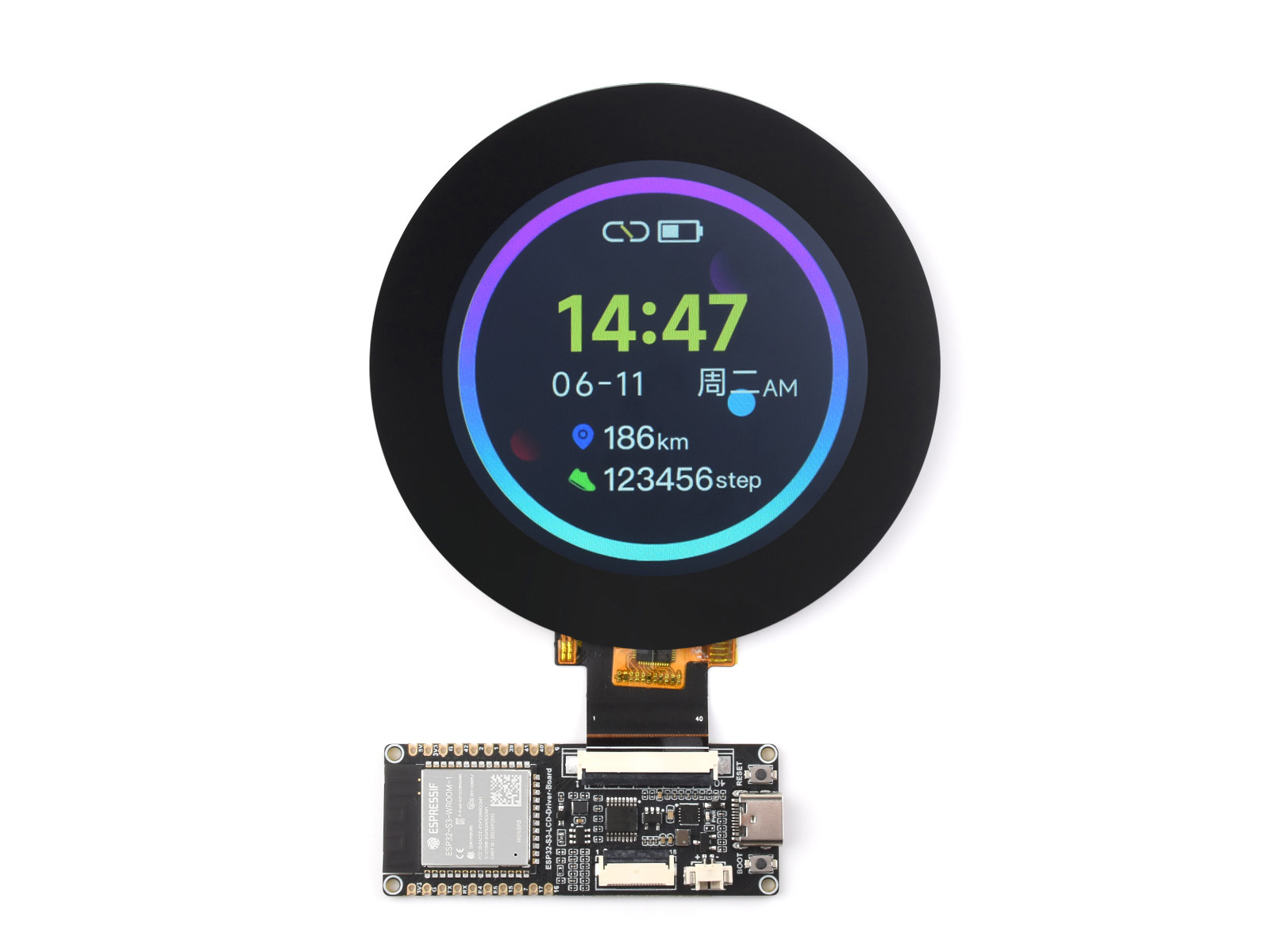

ESP32-S3 RGB LCD 驱动板和2.8寸RGB触控圆形屏连接图,屏幕显示时间、位置及步数的UI界面

4 寸方形触控屏

4 寸 TFT 方形显示屏,五点触控,480×480 分辨率,RGB 显示接口

ESP32-S3 RGB LCD 驱动板和4寸RGB触控圆形屏连接图,屏幕显示时间、天气、湿度、音乐等UI界面

支持其他 I2C/SPI 接口的显示屏

板载 18PIN 的排线插座,并预留 20PIN 的排针接口
支持外接 I2C/SPI 接口的显示屏

ESP32-S3 RGB LCD 驱动板支持接入其他I2C/SPI接口的显示屏接入演示

应用场景

ESP32-S3 RGB LCD 驱动板的HMI人机界面和LVGL GUI开发应用场景的介绍说明

资源简介

ESP32-S3 RGB LCD 驱动板接口资源简介,各接口介绍
  1. ESP32-S3-WROOM-1-N8R8 模组

    Xtensa 32 位 LX7 双核处理器

  2. 排针接口

  3. AP3032KTR

    DC/DC 升压芯片

  4. TCA9554PWR

    GPIO 扩展芯片

  5. 18PIN SPI 屏幕接口

  6. 40PIN SPI+RGB 屏幕接口

  7. ME6217C33M5G

    800mA 输出,低压差,高抑制比

  1. ETA6096

    高效锂电池充电芯片

  2. 电源指示灯

  3. MX1.25 锂电池接口

    MX1.25 2P 连接器,可用于接入 3.7V 锂电池,支持充放电

  4. BOOT 按键

    复位前按住,进入下载模式

  5. RESET 按键

    复位按键

  6. USB Type-C 接口

接口定义

ESP32-S3 RGB LCD 驱动板高亮标记18PIN SPI屏幕接口和40PIN SPI+RGB屏幕接口
接口①: 40PIN SPI+RGB 接口②: 18PIN PI
序号 引脚名称 ESP32S3
控制引脚
功能描述 序号 引脚名称 ESP32S3
控制引脚
功能描述
1 LEDA - 背光正极 1 VCC 3.3V LCD电源正
2,3 LEDK - 背光负极 2 BL 6 背光
5 VCI 3.3V I/O引脚供电电源 3 GND GND 电源地
6 RESET EXIO3 复位引脚 4 SCLK 1 SPI通信CLK引脚
7,8 NC - 悬空 5 MOSI 2 SPI通信MOSI引脚
9 SDA 1 SPI 数据信号脚 6 MISO 42 SPI通信MISO引脚
10 SCL 2 SPI时钟信号脚 7 DC 41 LCD的数据/命令引脚
11 CS 42 SPI片选引脚 8 RST 40 LCD的复位引脚
12 PCLK 41 像素时钟引脚 9 CS' 39 LCD的片选引脚
13 DE 40 控制模式选择 10 NC - 悬空
14 VS 39 帧同步,垂直同步信号输入 11 NC - 悬空
15 HS 38 行同步,水平同步信号输入 12 RST' 16 触控复位引脚
16~21 B0~B5 NC, 5, 45, 48, 47, 21 蓝色调色板数据线输入 13 SCL' 7 触控 I2C 时钟脚
22~27 G0~G5 14, 13, 12, 11, 10, 9 绿色调色板数据线输入 14 SDA' 15 触控I2C数据脚
28~33 R0~R5 NC, 46, 3, 8, 18, 17 红色调色板数据线输入 15 INT' 17 触控信号中断引脚
35 TP-INT 16 触控信号中断引脚 16 NC - 悬空
36 TP-SDA 15 触控I2C数据脚 17 NC - 悬空
37 TP-SCL 7 触控I2C时钟脚 18 NC - 悬空
38 TP-RST EXIO1 触控复位引脚
39 TP-VCC 3.3V 触控供电引脚
4,34,40 GND GND 电源地

产品尺寸

ESP32-S3 RGB LCD 驱动板产品尺寸 ESP32-S3 RGB LCD 驱动板产品尺寸 ESP32-S3 RGB LCD 驱动板产品尺寸 ESP32-S3 RGB LCD 驱动板产品尺寸


资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. ESP32-S3-LCD-Driver-Board × 1
  2. 2.8 寸 RGB 触控屏 × 1

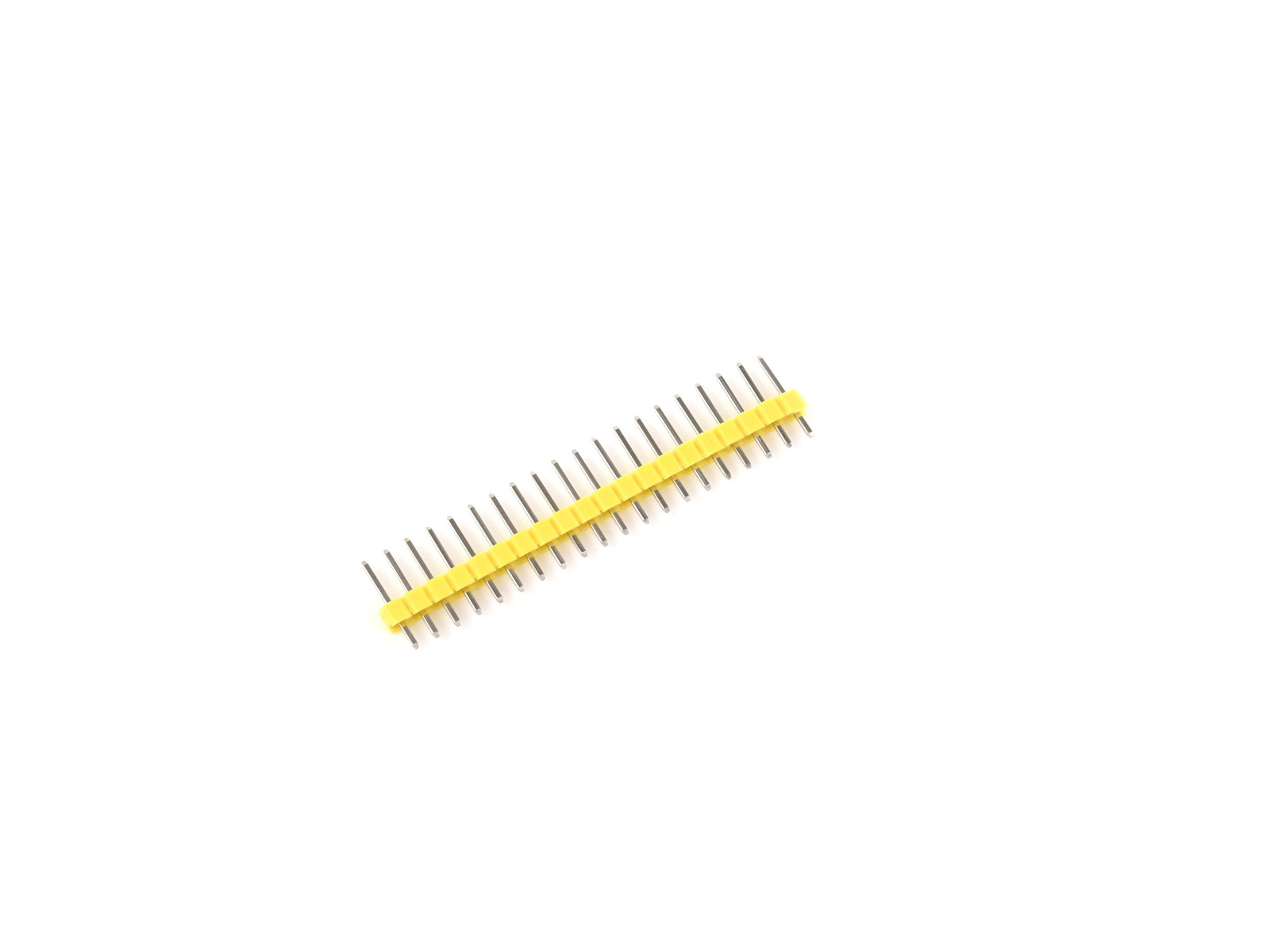

  3. 20pin 黄色直排针 × 1
