ESP32-S3
2.8 英寸圆形触控屏开发板

集成 RGB 显示接口和 I2C 触控接口,多种外设接口

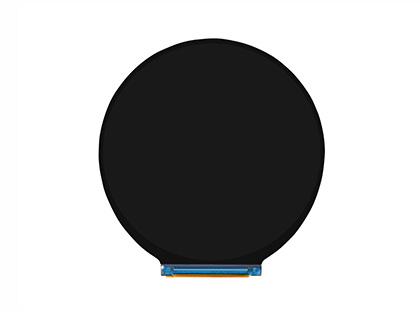

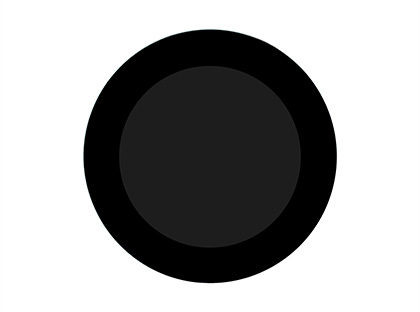

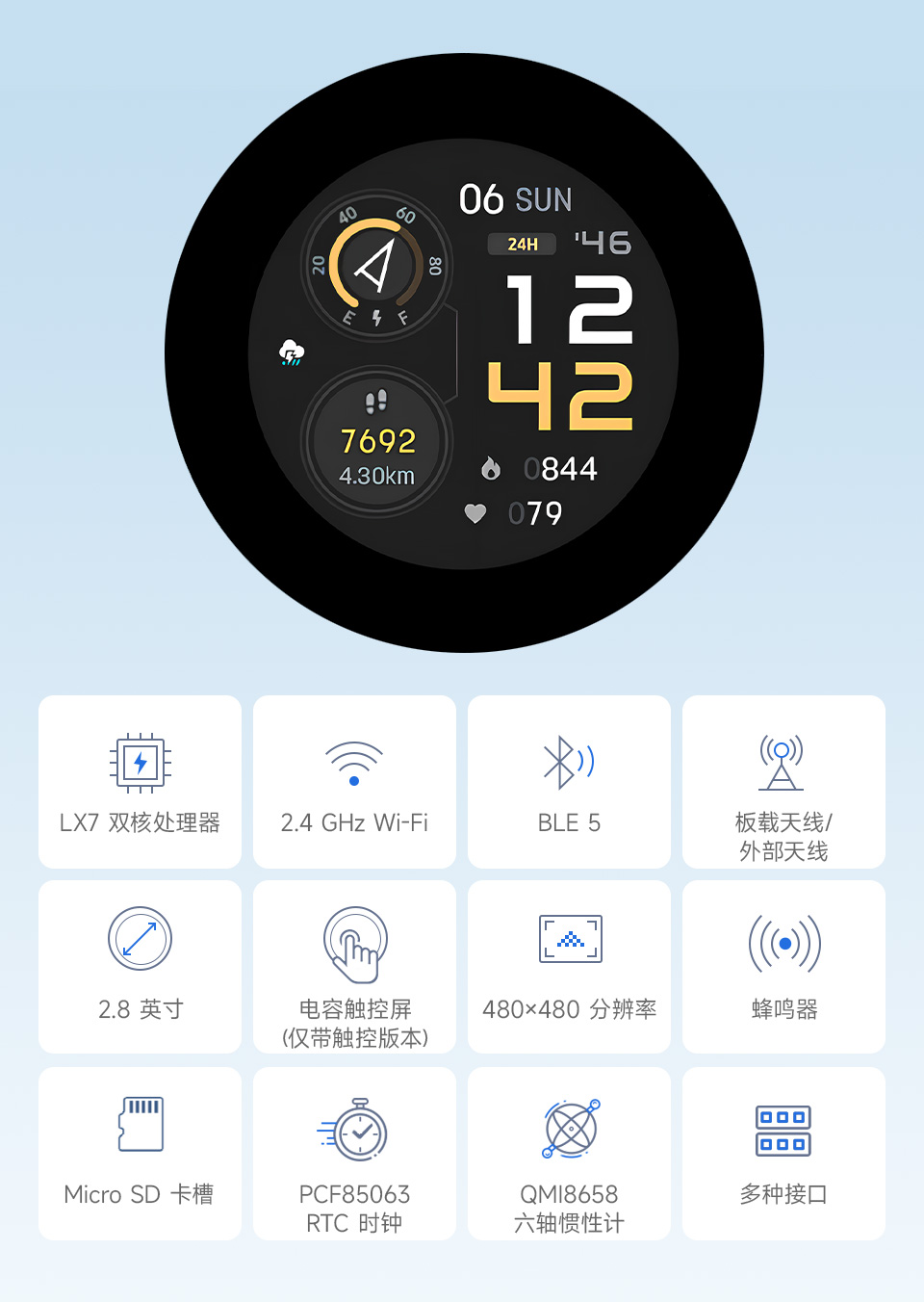

ESP32-S3 2.1 英寸电容触控屏开发板,并带有特性图标如:LX7双核处理器,2.4GHz Wi-Fi,蓝牙BLE5,板载天线,屏幕尺寸,5点触控,分辨率,262K彩色,音频播放,PCF85063 RTC时钟,QMI8658惯性计,多种接口

产品特性

本产品是一款支持 2.4GHz Wi-Fi 和蓝牙 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM,板载 2.8 英寸触摸屏,可流畅运行 LVGL 等 GUI 界面程序;结合多种外设接口,可快速开发 ESP32-S3 的 HMI 等应用。

  • 搭载高性能 Xtensa 32 位 LX7 双核处理器,主频高达 240MHz
  • 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE),板载天线
  • 板载 512KB SRAM、384KB ROM、8MB PSRAM 及 16MB Flash
  • 板载 2.8 英寸触摸屏,480 × 480 分辨率
  • 支持 I2C 接口控制触摸,支持中断
  • 引出 UART、I2C 以及部分 IO 接口,集成全速 USB 串口
  • 板载 QMI8658 六轴传感器、RTC 时钟传感器、Micro SD 卡座和电池充电管理模块等
  • 支持灵活时钟,多种电源模式等准确控制,实现多场景低功耗模式

显示屏参数

显示面板 IPS 显示尺寸 2.8 inch
显示分辨率 480 × 480 对比度 1200:1
通信接口 RGB 显示 IC ST7701
触控接口 I2C 触控 IC GT911

应用场景

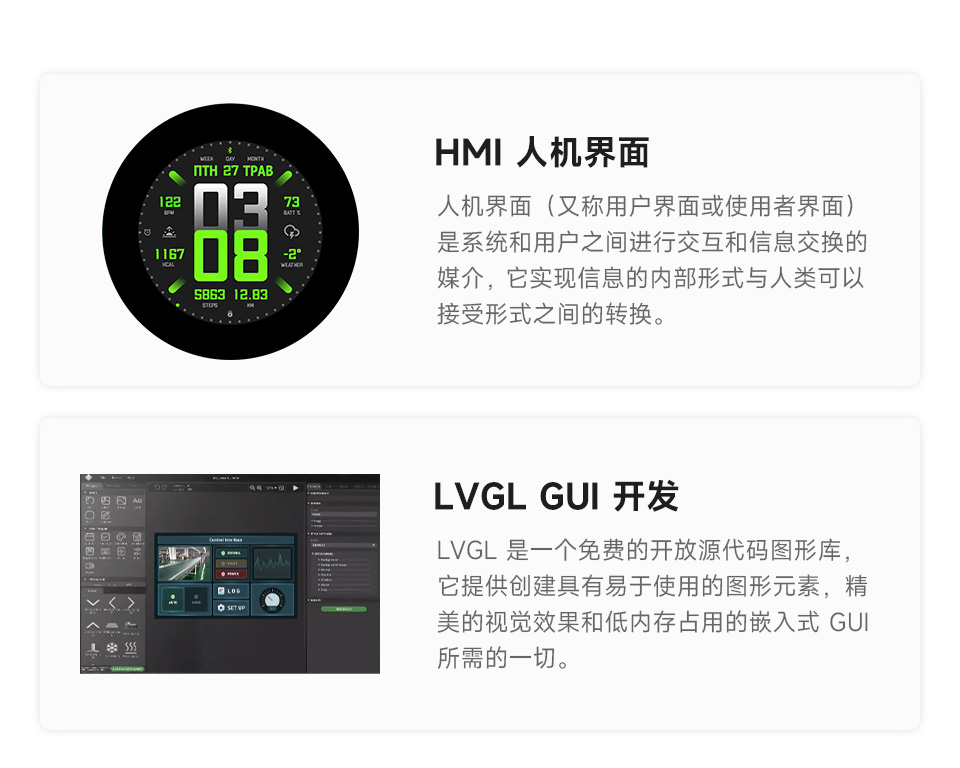

ESP32-S3 2.1 英寸电容触控屏开发板的应用场景,分别介绍了多元输出场景,HMI人机界面场景,和LVGL GUI开发场景

显示面板

卓越的显示性能,160° 可视角度

三个ESP32-S3 2.1 英寸电容触控屏开发板并列,并展示不同视角及IPS屏幕软件

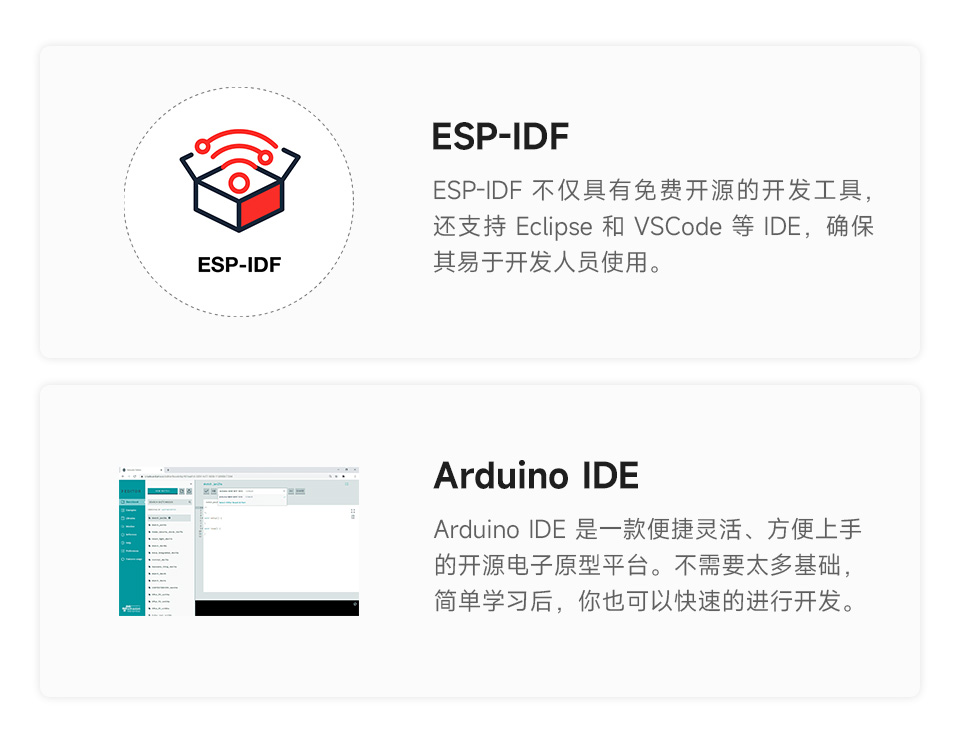

支持 ESP-IDF,Arduino

配备完善的 SDK、开源资料教程,方便上手,可快速嵌入到应用中

ESP32-S3 2.1 英寸电容触控屏开发板的应用场景,分别介绍了多元输出场景,HMI人机界面场景,和LVGL GUI开发场景

支持扩展多种外设

可通过 GPIO、UART、I2C 等接口接入更多扩展设备

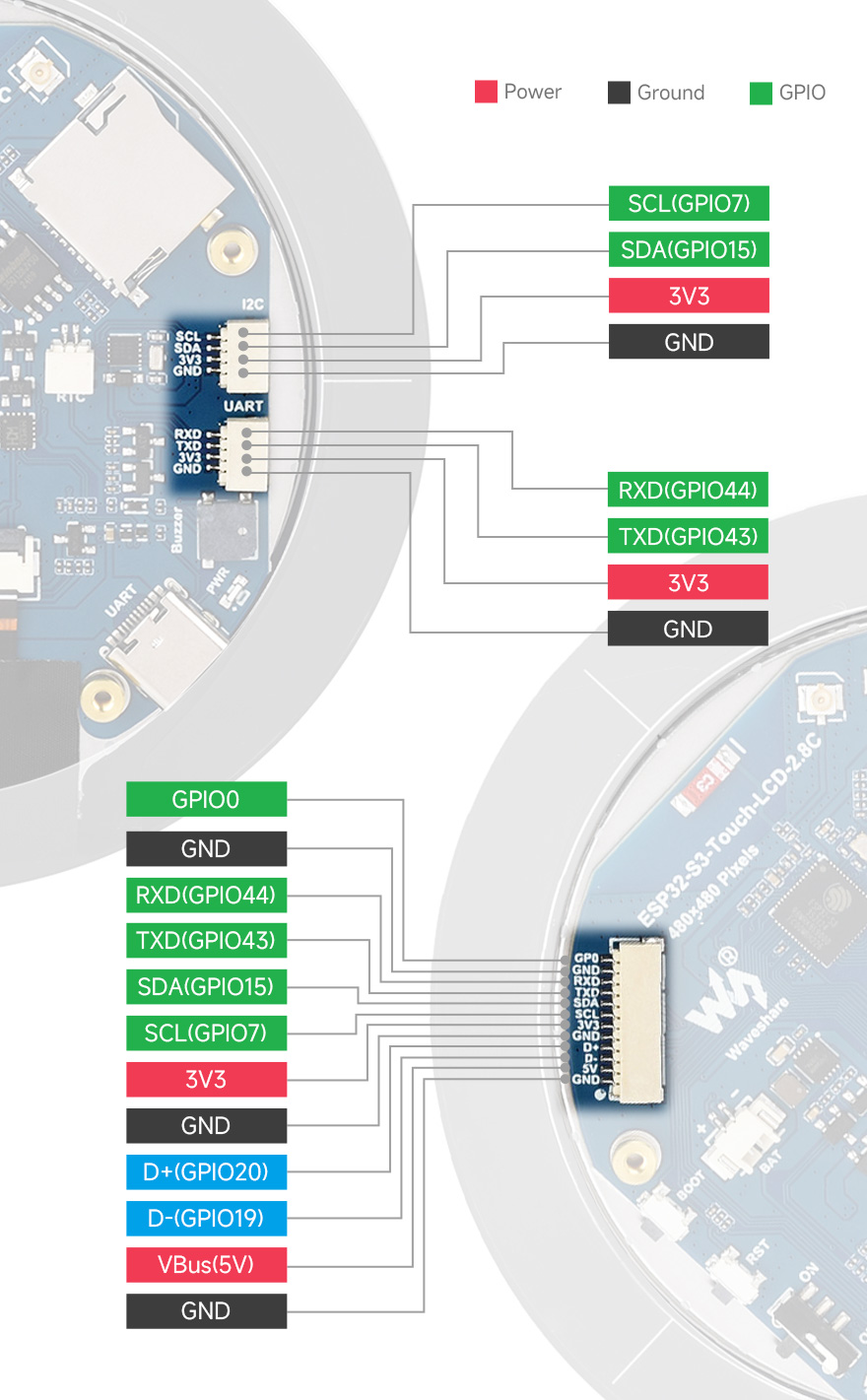

ESP32-S3 2.1 英寸电容触控屏开发板引脚资源介绍

资源简介

2.1 英寸电容触控屏开发板资源简介
  1. ESP32-S3R8

    双核处理器,高达 240MHz 的运行频率

  2. QST 姿态传感器

    QMI8658(六轴陀螺加速度计)

  3. TCA9554PWR

    GPIO 扩展芯片,已全部使用,未引出

  4. FSUSB42UMX

    UART 选择芯片:
    连接 UART Type-C 时,禁用 4Pin UART,
    未连接 UART Type-C 时,启用 4Pin UART

  5. CH343P

    USB 转 UART,并板载自动下载电路,
    无需多余操作即可实现程序烧录

  6. 16MB Flash

  7. RTC 时钟芯片

    PCF85063 RTC 时钟

  8. 电池充电管理芯片

  9. ME6217C33M5G

    低压降 LDO,电流 (Max) 800mA

  10. USB Type-C 接口
  11. 系统电池接口

    MX1.25 2PIN 连接器,可用于接入
    3.7V 锂电池,支持充放电

  1. 12PIN 多功能接口

  2. IPEX 1 代座子

    可通过拆焊电阻切换为使用外部天线

  3. Micro SD 卡座
  4. RTC 电池接口

    接入可充电的 RTC 电池

  5. I2C 接口

    内接其他芯片,仅允许外接 I2C 设备,
    不可映射为其他功能

  6. UART 接口

    在连接 USB TO UART Type-C 接口时,
    该接口不可用

  7. USB TO UART Type-C 接口

    可用于下载程序、调试和供电

  8. 蜂鸣器

  9. 充电指示灯

    在连接系统电池时,充电为常亮,充满熄灭
    (未连接系统电池时,状态不定)

  10. 电源指示灯
  11. 电池供电控制开关
  12. RESET 按键
  13. BOOT 按键

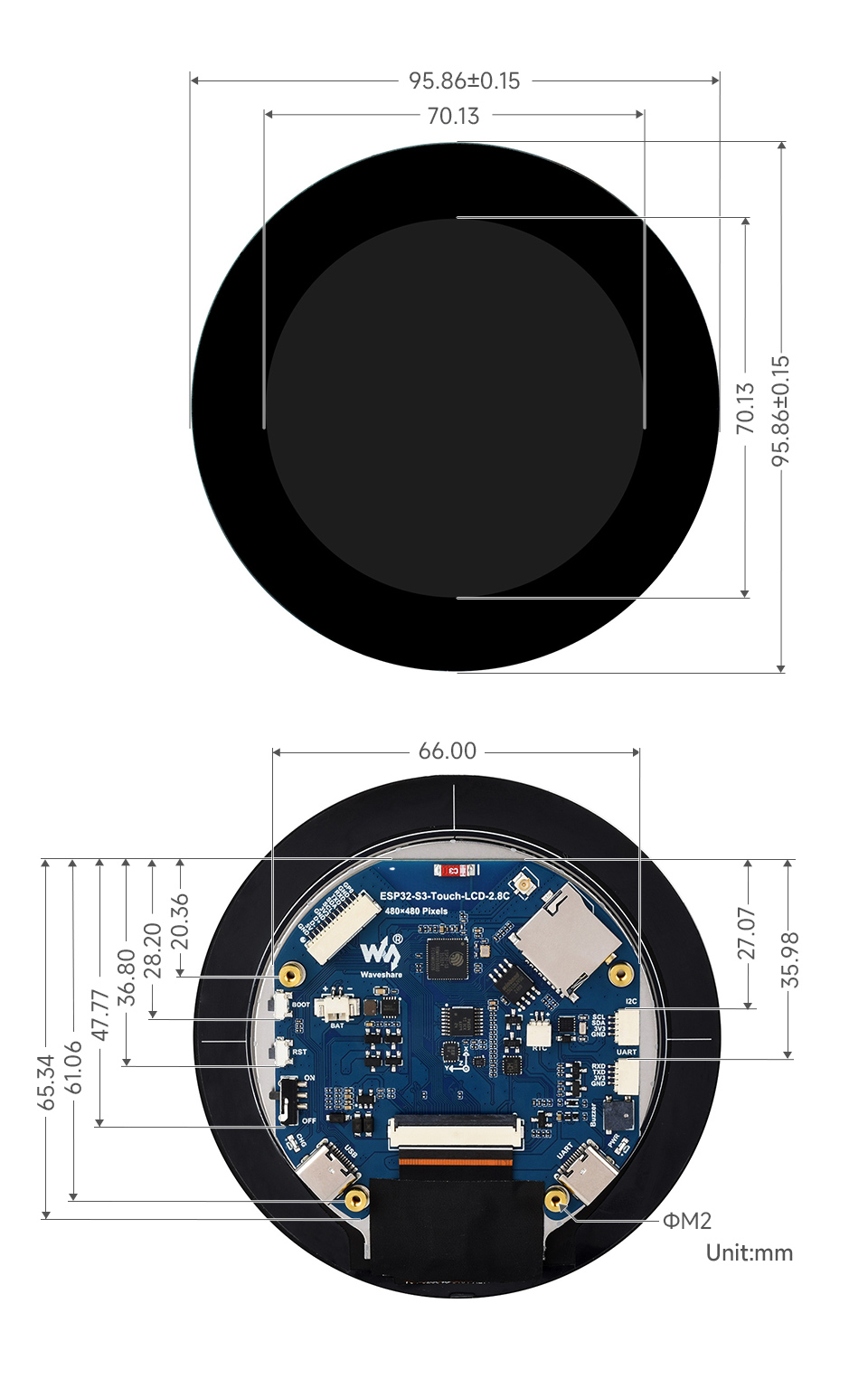

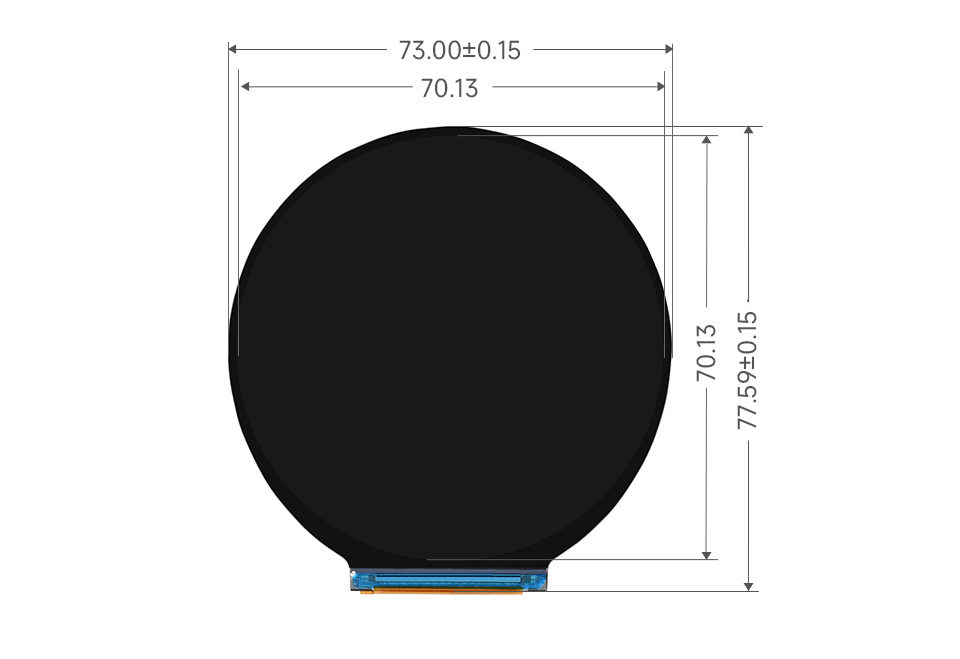

产品尺寸

ESP32-S3 2.1 英寸电容触控屏开发板产品尺寸

ESP32 LCD 选型表

产品型号 显示屏 板载资源 引出接口
分辨率 接口 显示 触摸 IMU RTC SD 蜂鸣器 喇叭 麦克风 电池接口 天线
树莓派 CM4 扩展板 CM4 NANO A板
ESP32-S3-Touch-LCD-2.8
240 × 320 SPI ST7789 CST328 - - I2C,UART
SH1.0 12PIN
接口
ESP32-S3-Touch-LCD-2.8C
ESP32-S3-Touch-LCD-2.8C
480 × 480 RGB ST7701 GT911 - - I2C,UART
SH1.0 12PIN
接口
ESP32-S3-Touch-LCD-2.1
ESP32-S3-Touch-LCD-2.1
480 × 480 RGB ST7701 CST816 - - I2C,UART
SH1.0 12PIN
接口
ESP32-S3-Touch-AMOLED-1.91
ESP32-S3-Touch-AMOLED-1.91
240 × 536 QSPI RM67162 FT3168 - - - - 40PIN排针接口
ESP32-S3-AMOLED-1.91 (无触摸)
ESP32-S3-AMOLED-1.91
240 × 536 QSPI RM67162 - - - - 40PIN排针接口
ESP32-S3-Touch-LCD-1.85
ESP32-S3-Touch-LCD-1.85
360 × 360 QSPI ST77916 CST816 - I2C,UART
GPIO触点
ESP32-S3-LCD-1.85
ESP32-S3-LCD-1.85
360 × 360 QSPI ST77916 - I2C,UART
GPIO触点
ESP32-S3-Touch-LCD-1.69
ESP32-S3-Touch-LCD-1.69
240 × 280 SPI ST7789 CST816 - - - I2C,UART
GPIO触点
ESP32-S3-LCD-1.69
ESP32-S3-LCD-1.69
240 × 280 SPI ST7789 - - - SH1.0 12PIN
接口
ESP32-S3-LCD-1.47
ESP32-S3-LCD-1.47
172 × 320 SPI ST7789 - - - - - - 18PIN排针接口
ESP32-C6-LCD-1.47
ESP32-C6-LCD-1.47
172 × 320 SPI ST7789 - - - - - - 18PIN排针接口
ESP32-S3-Touch-LCD-1.28
ESP32-S3-Touch-LCD-1.28
240 × 240 SPI GC9A01A CST816 - - - - - SH1.0 12PIN
接口
ESP32-S3-LCD-1.28
ESP32-S3-LCD-1.28
240 × 240 SPI GC9A01A - - - - - 2 × 20PIN
排母接口
(1.27mm间距)
ESP32-S3-GEEK
ESP32-S3-GEEK
240 × 135 SPI ST7789P3 - - - - - - I2C,UART,GPIO

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. 触控屏开发板主体 × 1
  2. SH1.0 12PIN 连接线约 100mm × 1
  3. SH1.0 4PIN 连接线约 100mm × 2
