GNSS L1+L5双频有源定位天线 SMA-J接口 支持多种卫星定位系统

2dBi增益，线长3m，磁性底座，支持BD、GPS、Galileo、QZSS、IRNSS多种卫星定位系统
价格
原价
型号
GPS External Antenna (D)
SKU
25346
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

GPS天线(SMA) GPS天线(IPEX) GNSS L1+L5双频(SMA-J) GNSS多星多频(SMA-J) GNSS有源陶瓷(IPEX 1代)
  • 产品详情
  • 配置清单
加入购物车

GNSS L1+L5 双频有源定位天线

支持 BD、GPS、Galileo、QZSS、IRNSS 多种卫星定位系统

GNSS L1+L5 双频有源定位天线

产品参数

频率范围 BDS B1I/B1C/B2a
GPS L1/L1C/L5C
GALILEO E1/E5a
QZSS L5
IRNSS S-L5 		相位中心误差 ±2mm
LNA 增益 28±2dB 极化方式 右旋圆极化
增益 2dBi 连接器类型 SMA-J
输出电压驻波比 ≤2.0 天线尺寸 50.0×50.0×19.1mm
输出阻抗 50Ω 线材 RG174
工作电流 <20mA 线缆长度 约 3m
工作电压 DC 3.0~5.0V 工作温度 -40~85˚C
天线轴比 ≤3.0dB 存储温度 -55~85˚C
噪音系数 ≤2dB 固定方式 磁性底座/胶粘剂

使用示例

GNSS L1+L5 双频有源定位天线

图片仅供展示，本产品不含 树莓派 和 GPS 扩展板

应用场景

GNSS L1+L5 双频有源定位天线应用场景

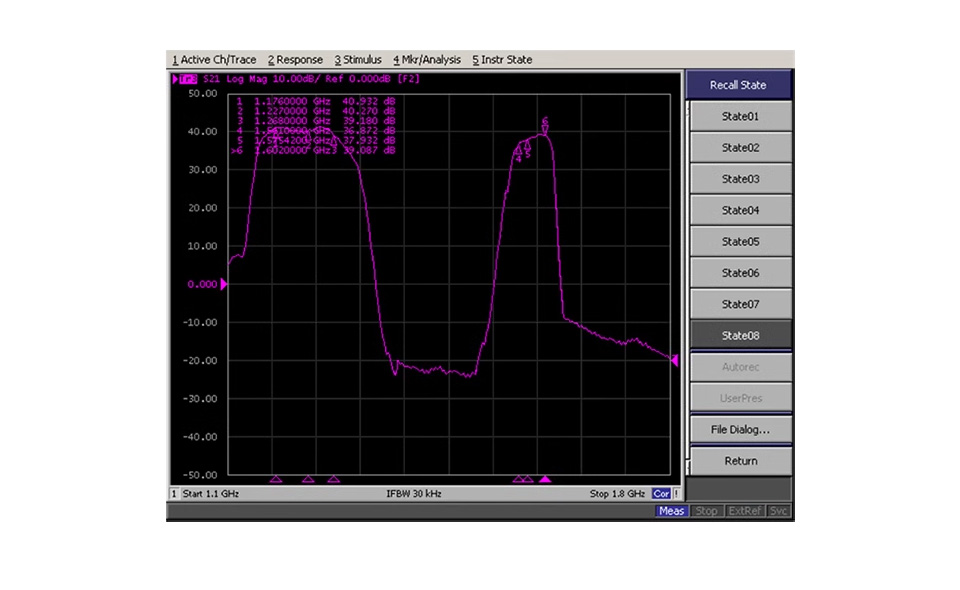

天线性能参数

GNSS L1+L5 双频有源定位天线天线性能参数

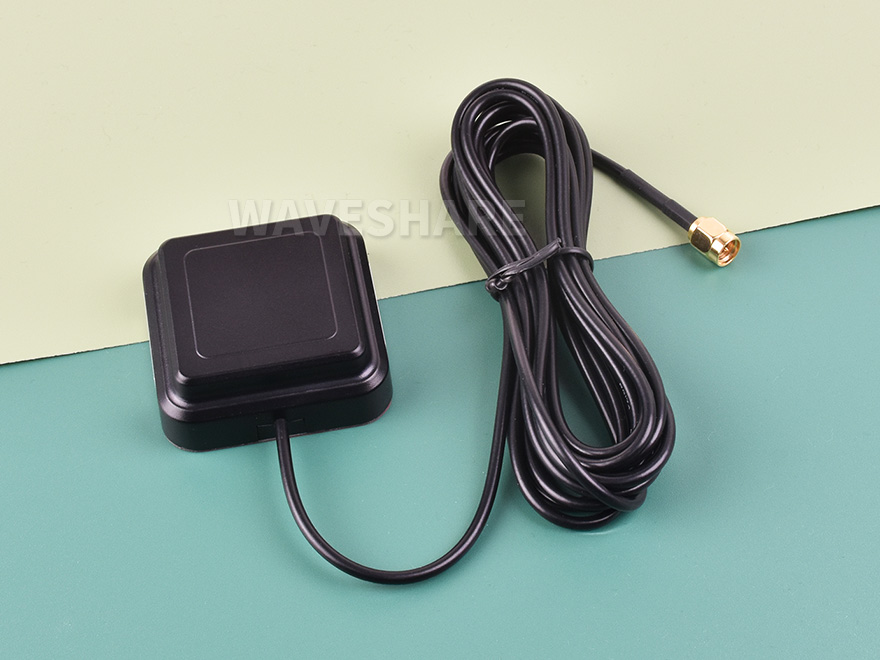

产品展示

GNSS L1+L5 双频有源定位天线产品展示

产品尺寸

GNSS L1+L5 双频有源定位天线产品尺寸

说明：批量客户可定制线长和天线接口

配置清单

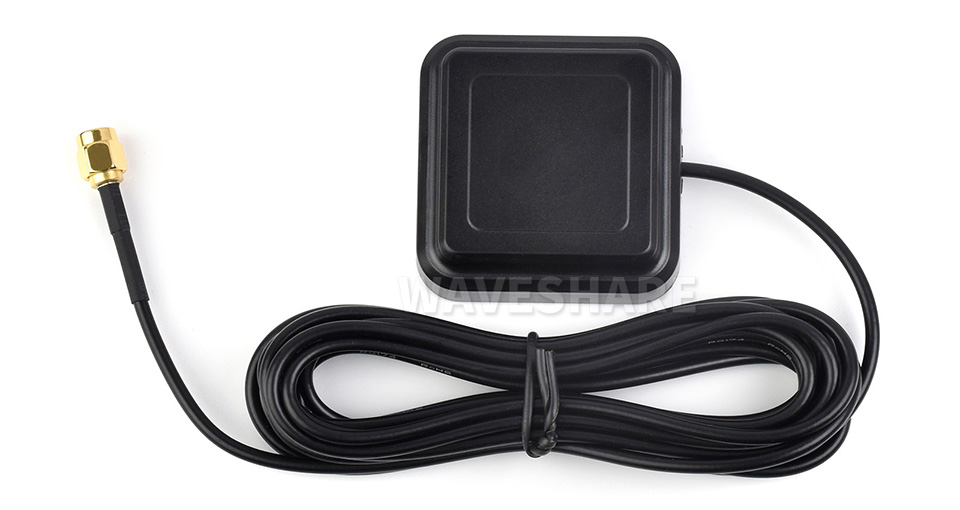

GPS External Antenna (D) × 1

GNSS L1+L5 双频有源定位天线配置清单
