树莓派迷你游戏机扩展板 1.54寸显示屏 口袋游戏机

240×240分辨率 带充电电路 适用于Raspberry Pi Zero/Zero W/Zero WH/B+/2B/3B/3B+

已停产

型号
GamePi15
SKU
16495
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单

产品简介

【一句话自我介绍】
我是一款专为Raspberry Pi打造的迷你游戏机扩展板。
你备好树莓派,再带上我,在闲暇时光里,打造一台属于自己的袖珍复古游戏机,纪念那无悔的青春。

【我主要做什么】
你还在为Raspberry Pi Zero/Zero W/Zero WH 不能直接玩游戏而烦恼吗?
那么,找我就对了,我就是为它量身定做的。
我体积小巧,功能齐全,接上树莓派,简单组装即可变身“口袋游戏机”,随时随地,想玩就玩。

【我的特性】

  • 1.54英寸显示屏,240×240分辨率
  • 适用于Raspberry Pi Zero/Zero W/Zero WH/B+/2B/3B/3B+
  • 带充电电路,使用14500锂电池供电,方便携带,随时游戏
  • 板载电量指示灯,方便查看游戏机的电量
  • 板载喇叭和耳机接口,听听那熟悉的BGM
  • 板载调节旋钮,根据场合调节音量作战,体验更佳

【按键/屏幕说明】

说明:
※ 游戏功能键在不同游戏中,功能不相同。

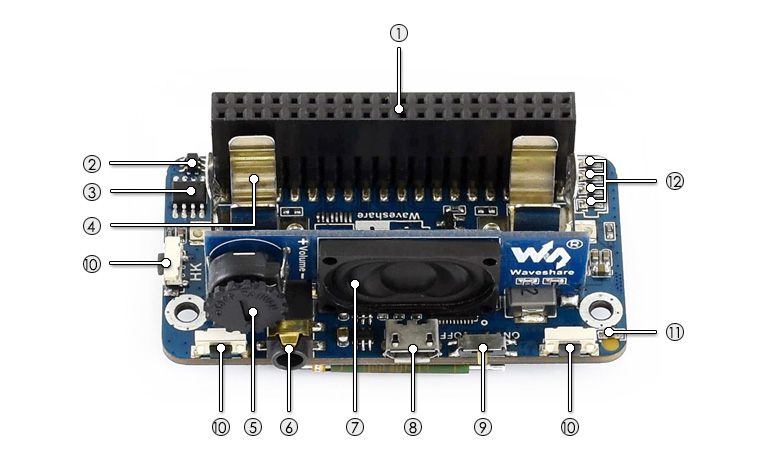

背面资源简介

树莓派游戏机GamePi15

    [ 接口/器件介绍 ]

  1. Raspberry Pi GPIO接口
    方便接入Raspberry Pi
  2. 8205防反接保护芯片
  3. XB8777A防过充过放保护芯片
  4. 14500电池座
  5. 音量调节旋钮
  6. 耳机接口
  7. 喇叭


  1. USB充电接口
    可接5V电源适配器进行充电
  2. 电源开关
  3. 游戏功能键
  4. 电池反接指示灯
    电池接反时点亮
  5. 电量指示灯
    四灯显示电池电量和充电状态

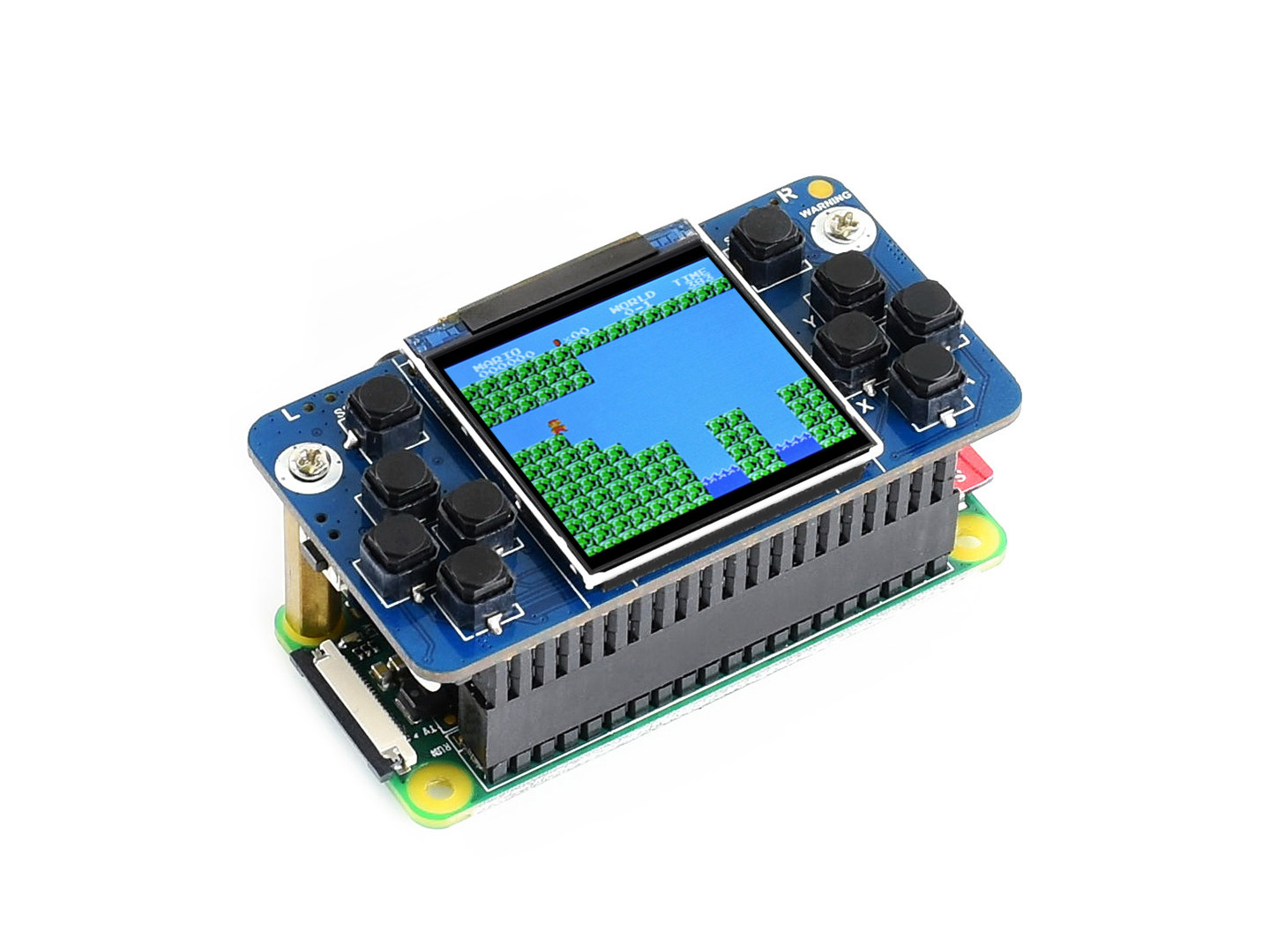

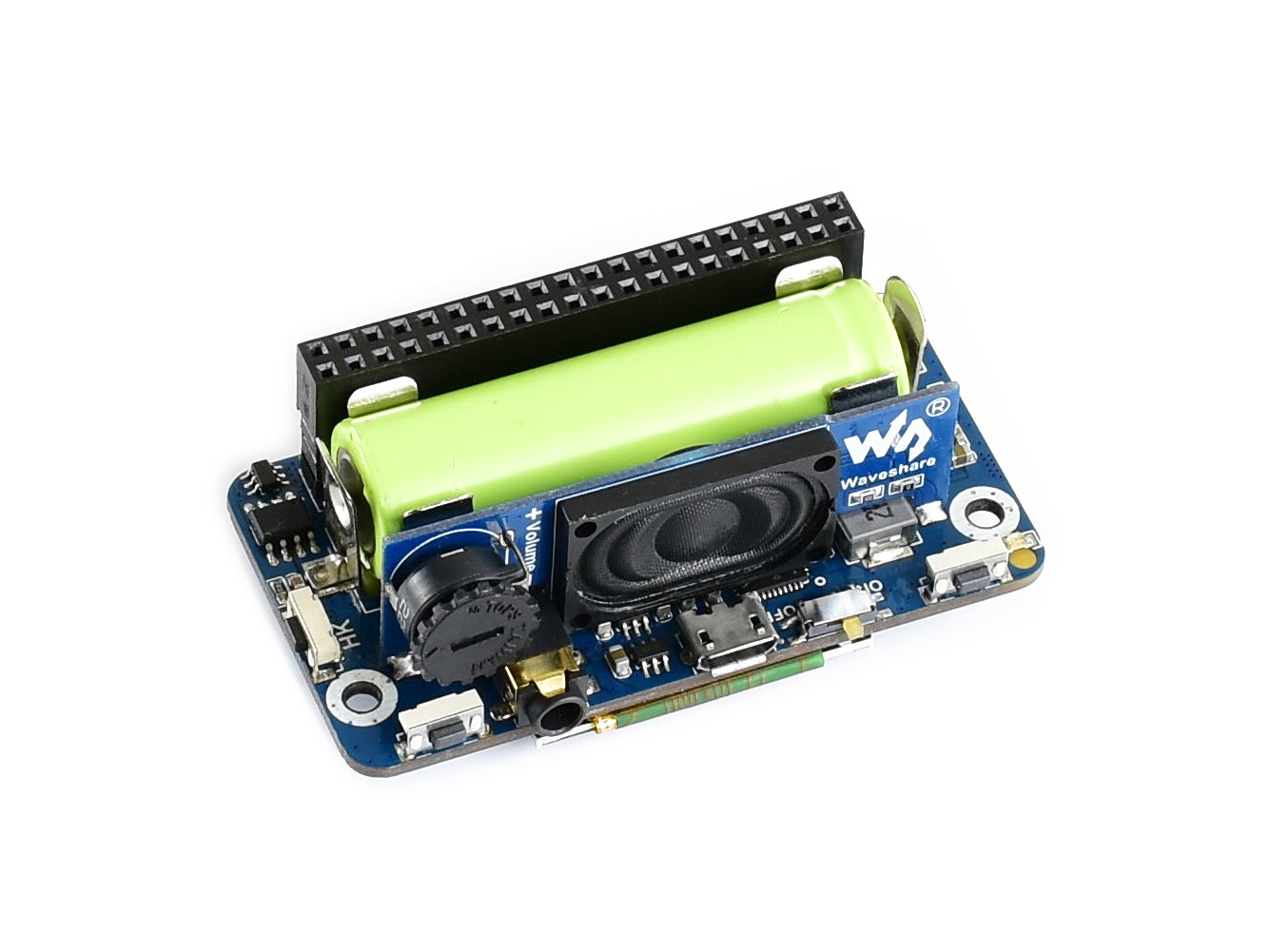

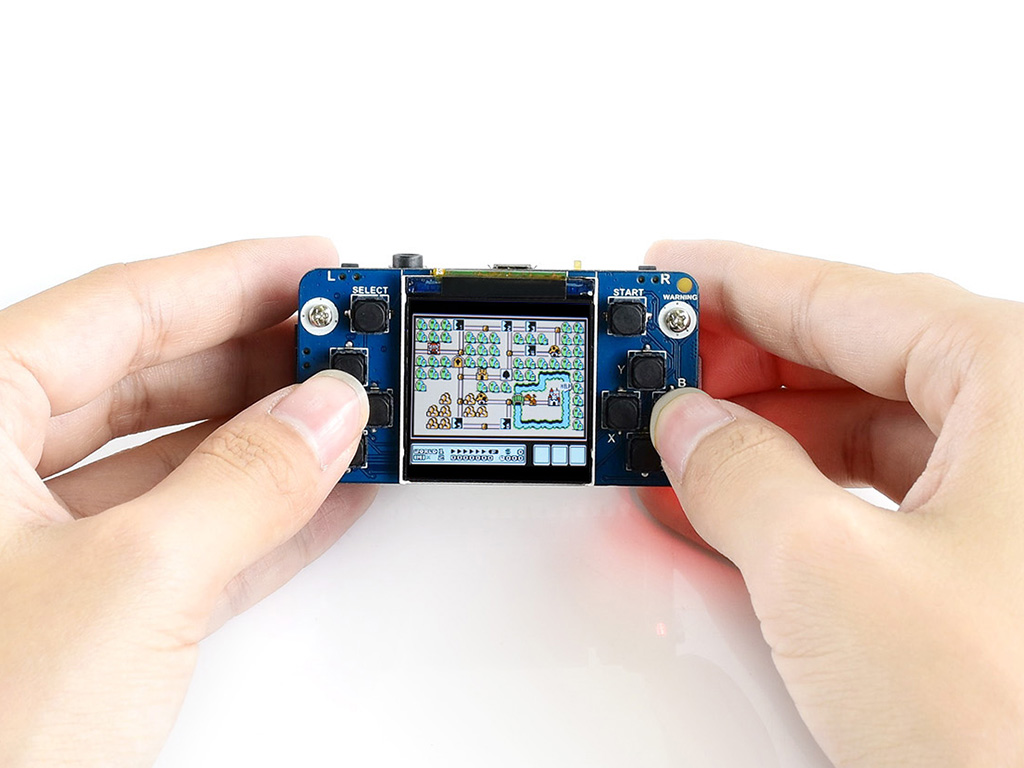

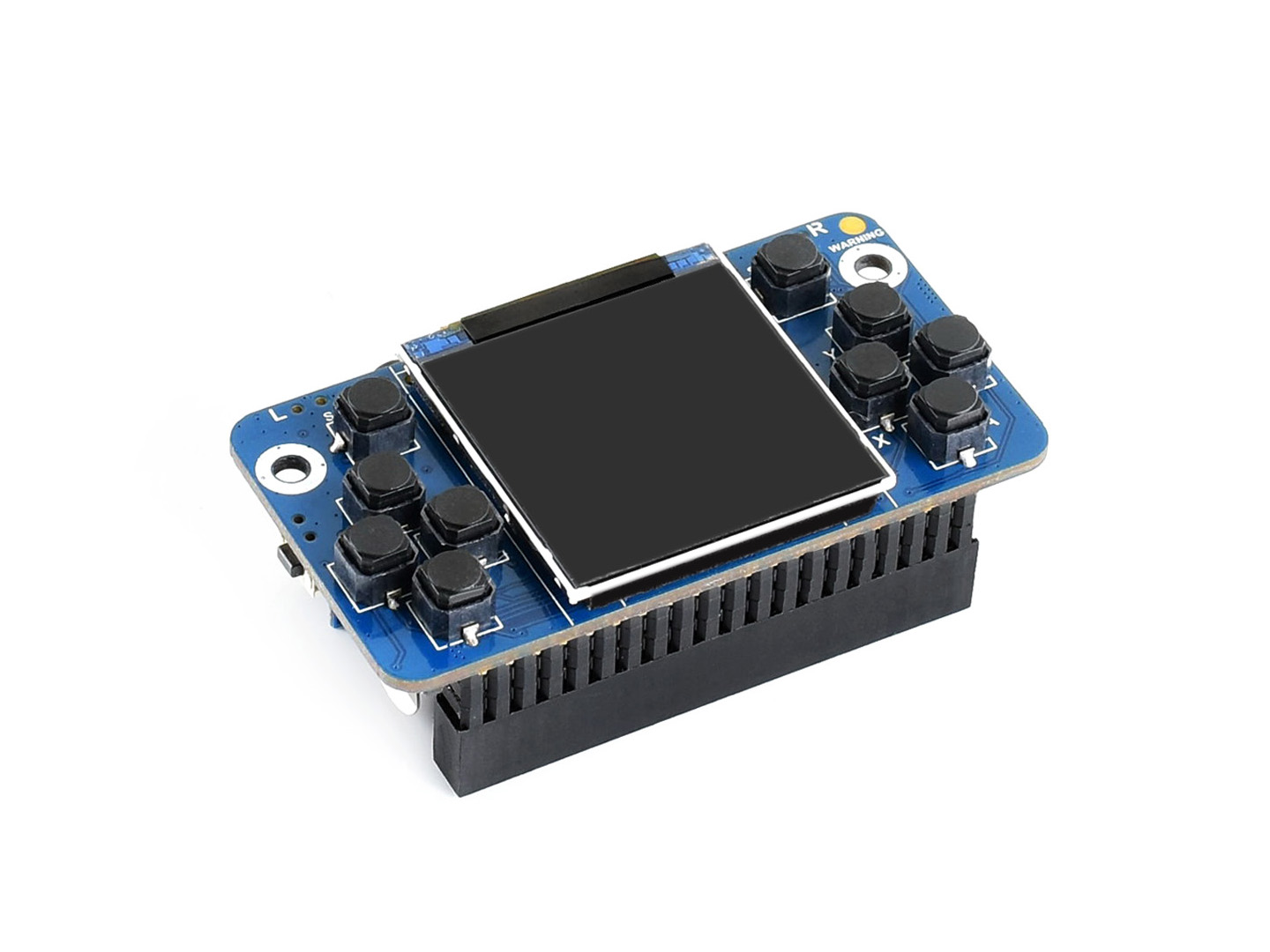

产品图片

注意: 本产品不包括示意图中的树莓派主板,如有需要,请另行购买。

产品选型

型号 显示屏 使用说明
GamePi15 1.54寸显示屏,240×240分辨率 须接入树莓派
GamePi20 2寸IPS显示屏,320×240分辨率 带树莓派,到手即玩
GamePi20配件包 2寸IPS显示屏,320×240分辨率 须接入树莓派
Game HAT 3.5寸IPS显示屏,480×320分辨率 须接入树莓派
GamePi43 4.3寸IPS显示屏,800×480分辨率 带树莓派3B+,到手即玩
GamePi43-Pi4 4.3寸IPS显示屏,800×480分辨率 带树莓派4B,到手即玩
GamePi43配件包 4.3寸IPS显示屏,800×480分辨率 须接入树莓派

还不清楚你要哪个?快看下我们的合照吧!

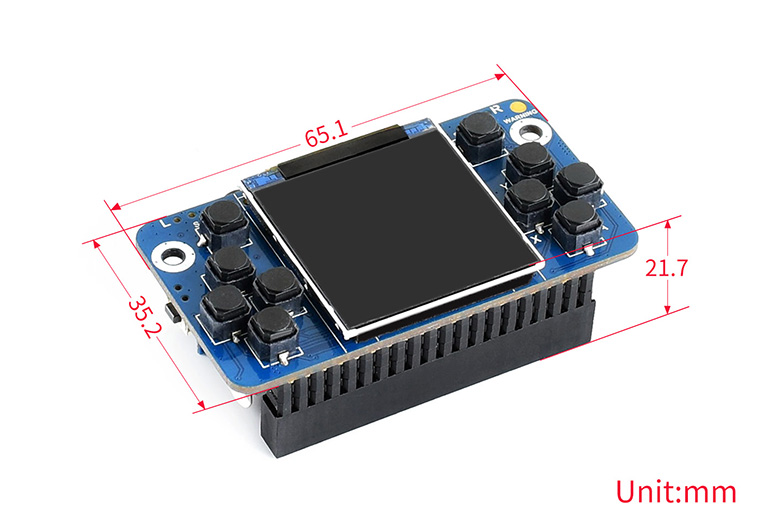

外形尺寸

GamePi15尺寸

产品资料

资料包括:

  • 用户手册
  • 示例程序

路径: www.waveshare.net/wiki/GamePi15

详细配置

  1. GamePi15 × 1
  2. 14500电池 × 1

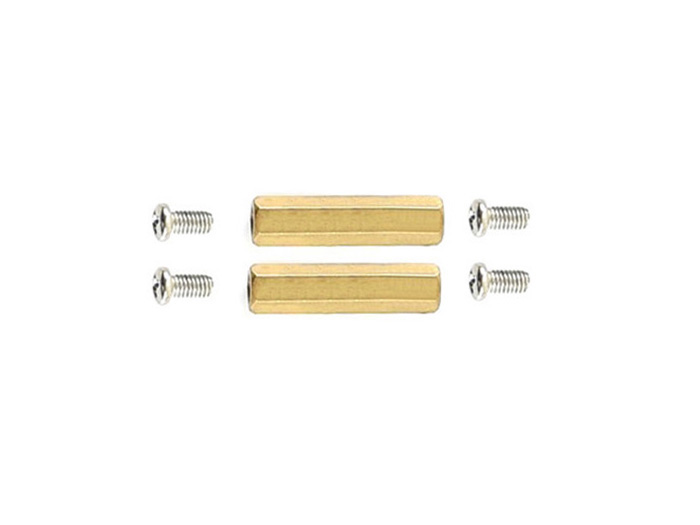

  3. 铜柱螺丝包 × 1
  4. 螺丝刀 × 1
