JETSON NANO MINI 主机
微雪 Jetson Nano 开发套件
基于 Jetson Nano Module,提供了 USB、网口、HDMI、CSI、GPIO、I2C、RS485 等多种外设接口,板载 M.2 B KEY,带有转接板,支持 WiFi 或 4G 模组 (二选一),采用金属外壳,适用于各种人工智能应用。
底板对比
底板型号 | JETSON-IO-BASE-A | JETSON-IO-BASE-LITE | JETSON NANO MINI |
USB 接口 | 4 × USB 3.2 Gen 1 Type-A 1 × USB 2.0 Micro-B | 1 × USB 3.2 Gen 1 Type-A 2 × USB 2.0 Type-A 1 × USB 2.0 Micro-B | 1 × USB 3.2 Gen 1 Type-A 1 × USB 2.0 Type-A |
千兆网口 | | | |
HDMI 接口 | | | |
DP 接口 | | - | - |
CSI 接口 | × 2 | × 1 | × 2 |
电源接口 | DC | USB Type-C | DC/USB Type-C |
按键 | - | 电源:PWR BTN 复位:SYS RST | 电源、用户按键 |
---|

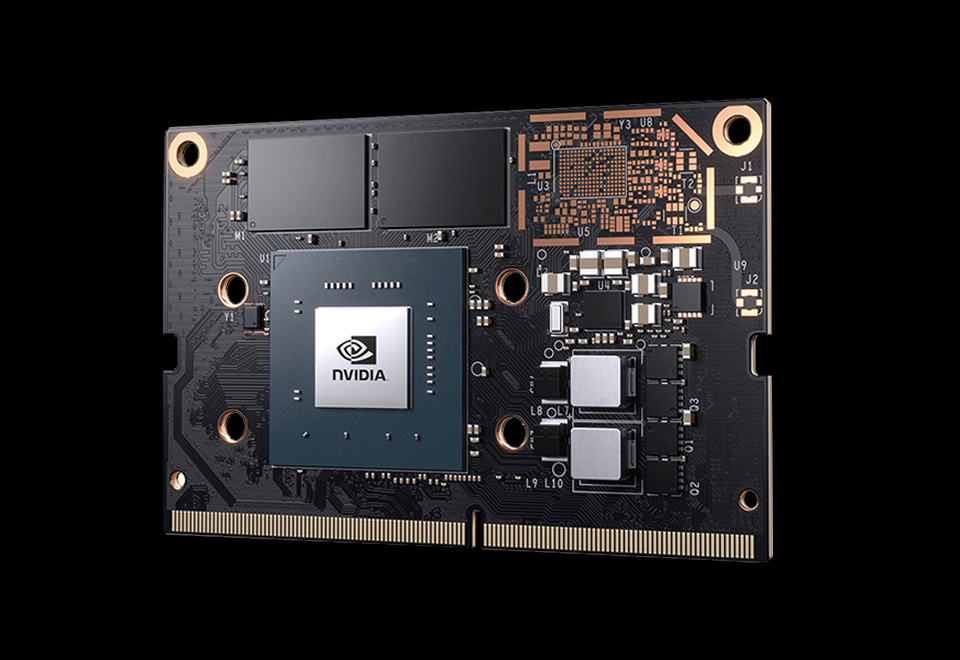

基于 Jetson Nano Module

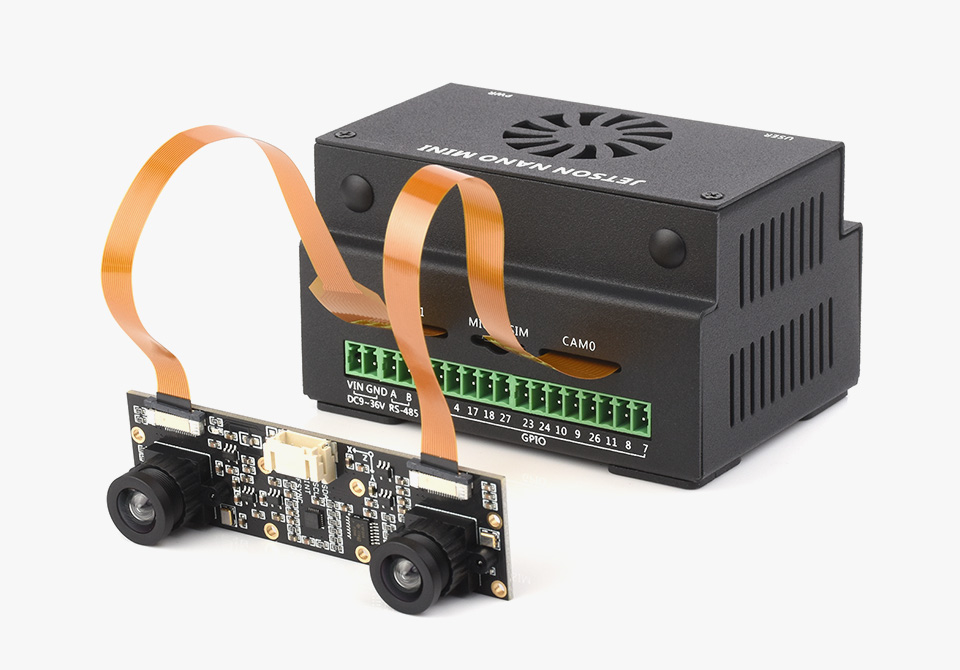

接入摄像头
支持 CSI 摄像头,适用于人脸识别、道路标识线识别和车牌识别等 AI 智能应用场景中
图片仅供展示,本产品不含 双目摄像头

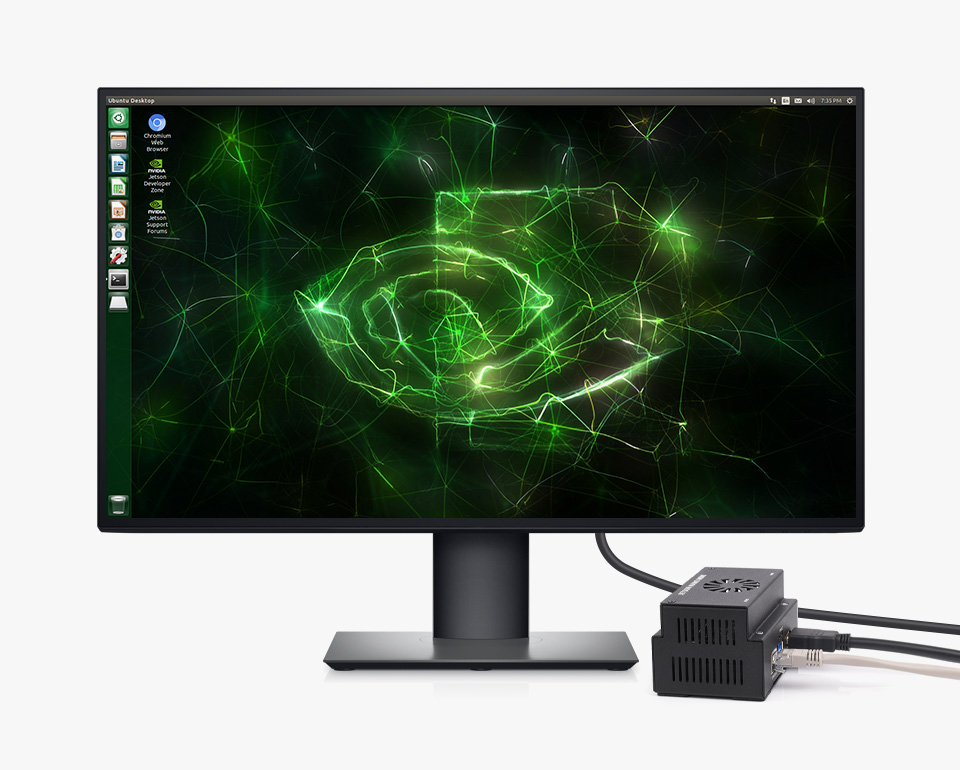

4K 高清输出
支持 HDMI 高清接口
更多扩展接口

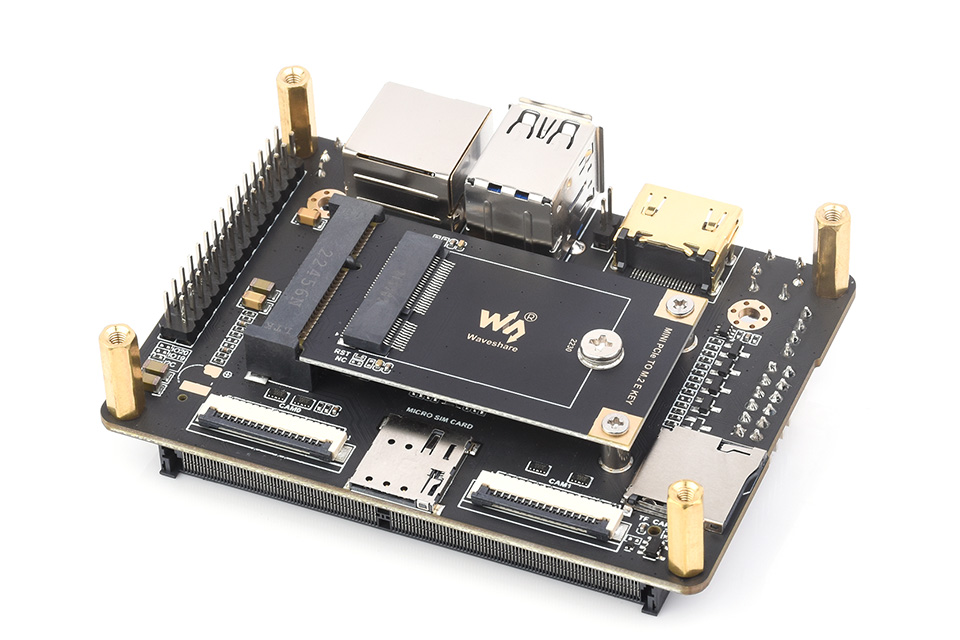

板载 M.2 B KEY

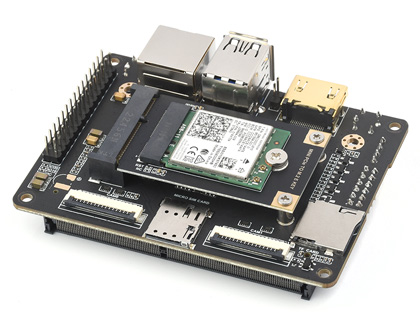

带有转接板,支持 WiFi 或者 4G 模组(二选一)

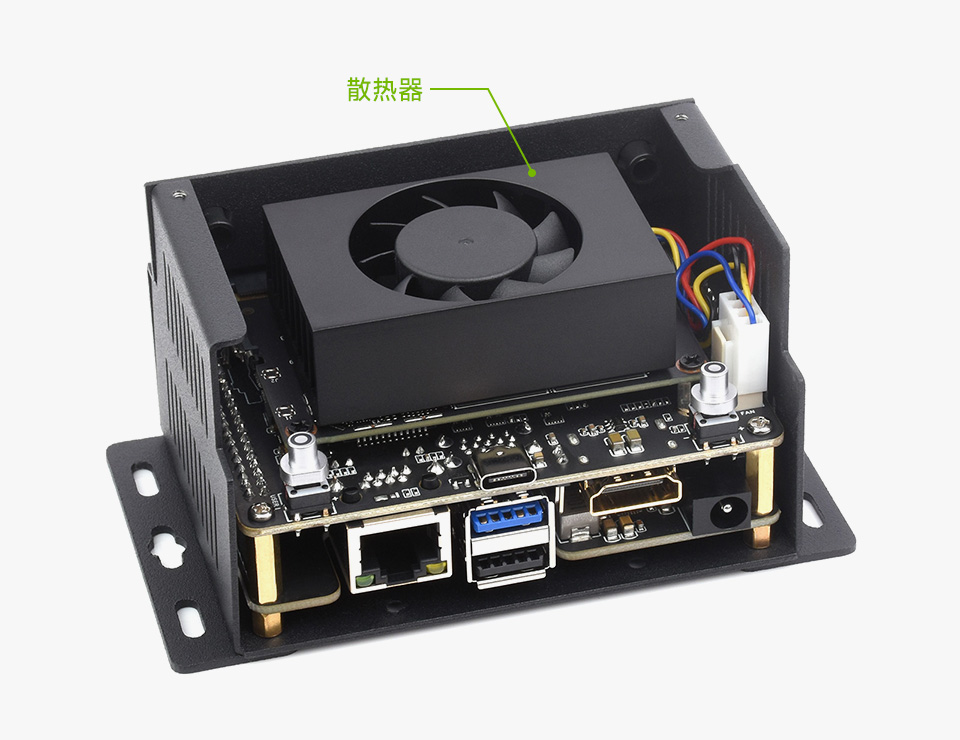

支持安装散热器
内部预留了散热器安装空间,可搭配 Jetson Nano 散热器一起使用
支持导轨安装使用
外壳设有导轨安装孔位,装上导轨卡扣即可将主机安装在导轨上
图片仅供展示,本产品不含导轨卡扣
资源简介
- 模组卡座
接入 Jetson Nano 模组
- 电源按键和电源 LED
控制核心开关和模块使能状态
- 用户按键和用户 LED
用户自定义按键和 LED
- Type-C 接口
可用于供电、烧录、调试
- 2.54mm 风扇接口
- 特殊功能管脚
- 千兆以太网端口
10/100/1000Base-T 自适应,不支持 PoE
- USB Type-A 接口
1 × USB 3.2 Gen 1、1 × USB 2.0
- Type-C 供电使能
连接跳线帽供电使能
- HDMI 高清接口
支持 4K 输出
- TF CARD 卡槽
- MIPI CSI 摄像头接口 1
- SIM 卡槽
仅接入 4G 模组可以使用
- MIPI CSI 摄像头接口 0

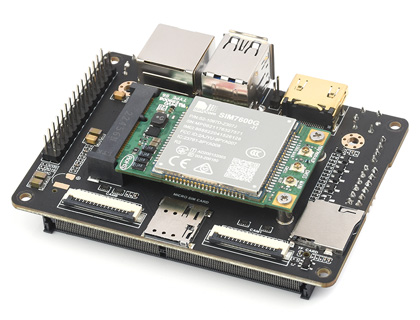

- mini PCIe 座子
可以接入 4G 模组或者转接板,支持 USB2.0 和 PCIex1
- DC 供电端子
支持 9~36V 供电
- RS485 接口
- GPIO 接口
- RTC 电池座子
可接入 CR1220 电池
- DC 供电接口
支持 9~36V 供电,配套电源 12V

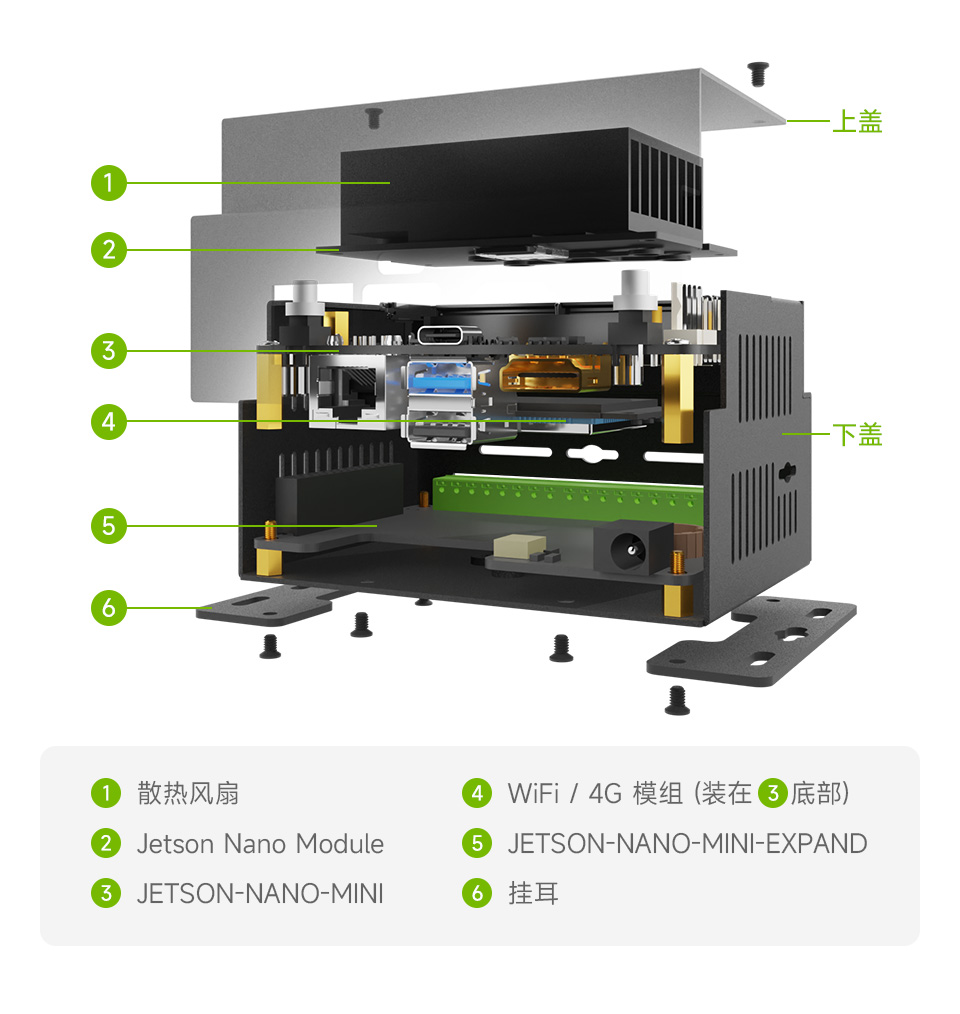

安装介绍

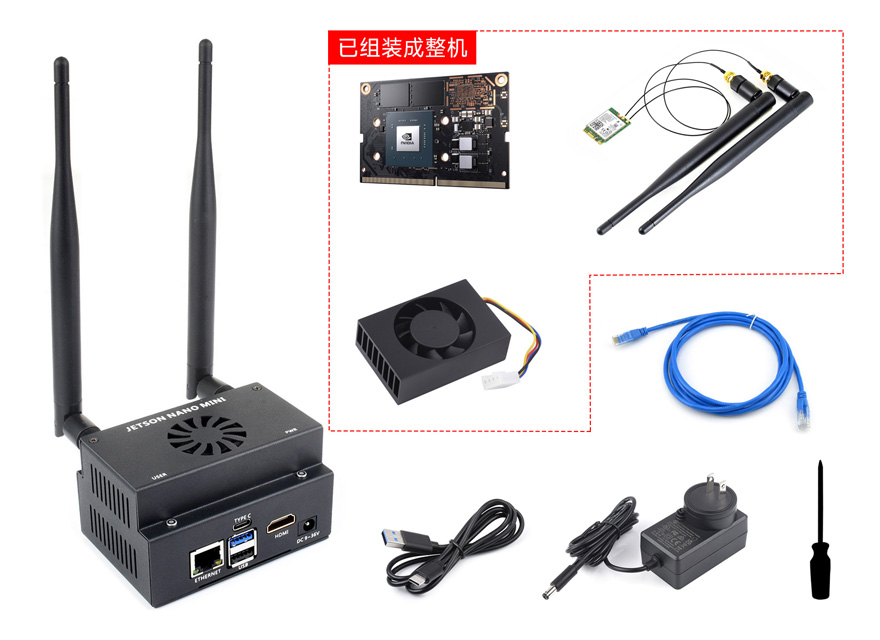

产品展示
产品尺寸
