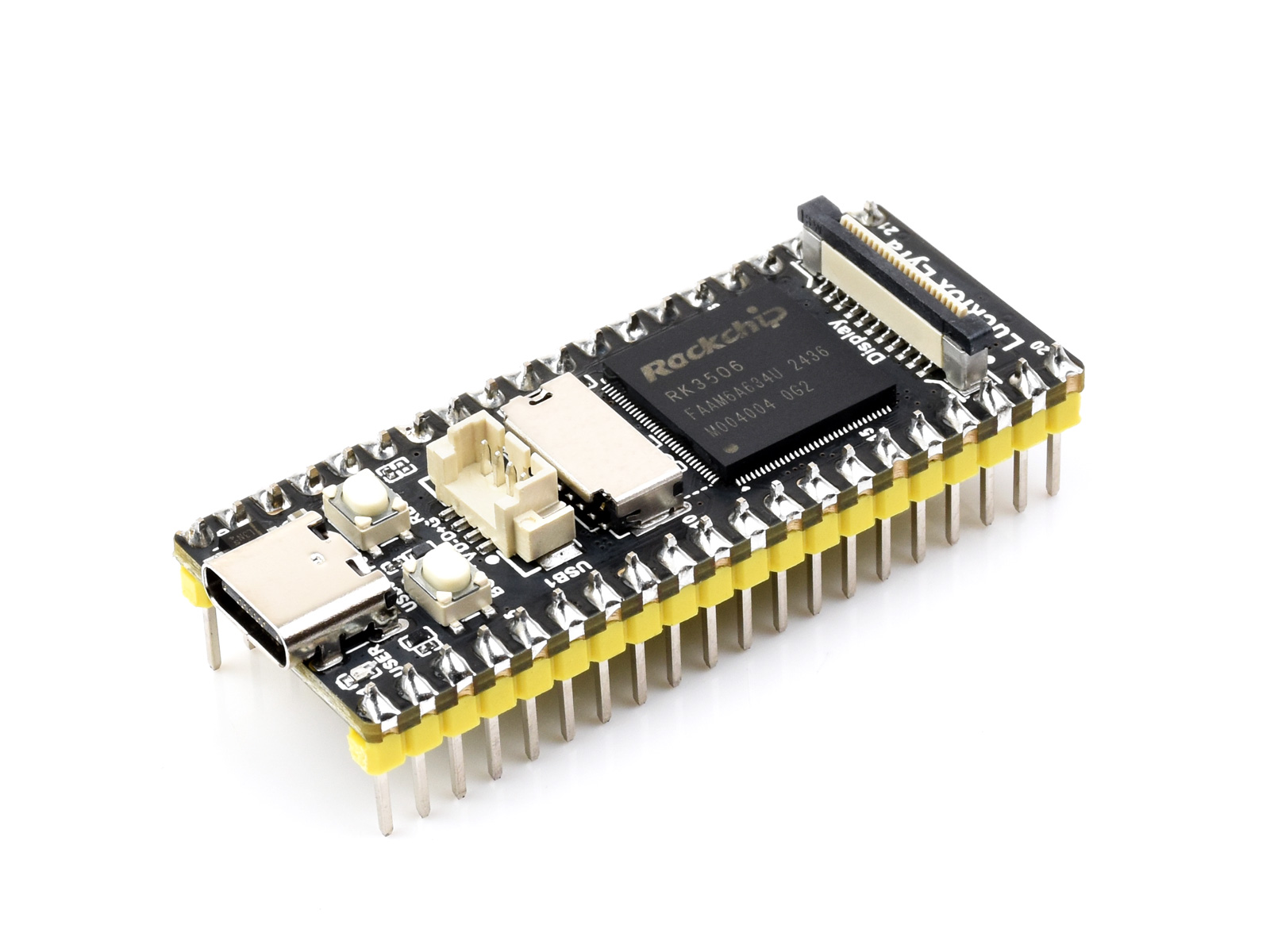

Luckfox Lyra B 幸狐RK3506G2微型Linux开发板 集成三核Arm Cortex-A7与Arm Cortex-M0处理器

内置128MB DDR3L，板载256MB Flash，24 个 RM_IO 引脚，板载MIPI DSI 2-lane和USB OTG2.0 x 2等接口
限购 数量有限，限购3个
价格
原价
型号
Luckfox Lyra B M
SKU
29752
品牌
Luckfox
版本选择
Luckfox Lyra Luckfox Lyra B
有无排针
无排针 加焊排针
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 关联商品

Luckfox Lyra B 幸狐RK3506G2微型Linux开发板 集成三核Arm Cortex-A7与Arm Cortex-M0处理器

+
=

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单

Luckfox Lyra

Luckfox Lyra 是一款基于瑞芯微 RK3506G2 芯片的微型 Linux 开发板，旨在为开发者提供简单高效的开发平台。本产品支持多种高速接口，包括 MIPI DSI、RMII 和 USB 等，可以满足多种应用场景。低速接口采用 Rockchip Matrix IO 设计，使支持该设计的引脚共享 98 种复用功能，可以自由组合 PWM、UART、I2C、SPI 和 I2S 等，便于快速开发和调试

Luckfox Lyra 主图 Luckfox Lyra 说明

产品参数

处理器 三核 Arm Cortex-A7 (1.2Ghz) + Arm Cortex-M0
内存 128MB DDR3L
USB USB OTG2.0 × 2
屏幕接口 MIPI DSI 2-lane
GPIO 24 个 Rockchip Matrix IO 引脚
默认存储介质 Luckfox Lyra：Micro SD 卡 (需另购)
Luckfox Lyra B：SPI NAND FLASH (256MB)

可选版本

Luckfox Lyra 可选版本

高度集成 强劲性能

Luckfox Lyra 高度集成
  • 三核 ARM Cortex-A7 32 位内核，集成了 VFP，支持单精度和双精度浮点运算
  • 内置 ARM Cortex-M0 MCU 设计，支持 SMP 和 AMP 配置
  • 内置 128MB DDRL3，可满足多核运行的应用需求
  • 低速接口采用瑞芯微的 Rockchip Matrix IO 设计，可以让丰富的复用功能共享有限的芯片引脚，让外围电路适配更加灵活
  • 内置音视频编解码器，支持多种音频输入和输出，提供高质量的音频播放和录制功能

开发更简单

集成 Micro SD 卡座、DSI 屏幕接口与 USB 接口

Luckfox Lyra 开发更简单

MIPI DSI 2-lane 接口

体积小巧，性能强劲，轻松驱动大屏

Luckfox Lyra 开发更简单

*最高分辨率可支持 1280 × 800@60Hz

Rockchip Matrix IO 引脚

Rockchip Matrix IO 共享 98 种复用功能，自由配置功能引脚分布

Luckfox Lyra 开发更简单

SLC NAND FLASH

板载 256MB Flash，为你提供更好的使用体验

Luckfox Lyra SLC NAND FLASH

*仅 Luckfox Lyra B 系列型号带 256MB Flash，Luckfox Lyra 系列型号需另购 Micro SD 卡

适用更多应用场景

Luckfox Lyra 适用更多应用场景

引脚定义

Luckfox Lyra 引脚定义

资源简介

Luckfox Lyra 资源简介
  1. USB Type-C 接口

    可用于供电与程序烧录

  2. ACT-LED
  3. BOOT 按键

    上电时按下，进入下载模式

  4. Reset 按键
  5. USB MX1.25 4P 接口

    连接配备转接线可以转换为 USB Type-A

  1. Mirco SD 卡座
  2. RK3506G2

    多核异构 Soc，内置三核 ARM Cortex-A7 + ARM Cortex-M0

  3. DSI 屏幕接口

    MIPI DSI 2-lane

  4. W25N02KV

    256MB SLC NAND FLASH
    (仅 Luckfox Lyra B 系列型号带 Flash)

产品展示

Luckfox Lyra 产品展示

产品尺寸

Luckfox Lyra 产品尺寸

Luckfox Lyra 选型对比

产品 主芯片 内存 DSI USB 默认存储介质 特性
Luckfox Lyra
Luckfox Lyra 		RK3506G2 128MB
DDR3L		 2lane
(1.5Gbps/lane)		 USB OTG × 2 Micro SD 卡
(需另购)		 多核异构CPU，兼容树莓派DSI屏幕，RM_IO(共享复用PWM，UART，I2C，SPI，CAN等控制器信号)，ADC，预留RMII接口等
Luckfox Lyra Plus
Luckfox Lyra B 		SPI NAND FLASH (256MB)
Luckfox Lyra Plus
Luckfox Lyra Plus 		多核异构CPU，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM，UART，I2C，SPI，CAN等控制器信号)，ADC，10M/100M网口等

幸狐科技官方授权

幸狐科技官方授权

产品资料

资料路径：http://wiki.luckfox.com/zh/Luckfox-Lyra

配置清单

Luckfox Lyra B M × 1

Luckfox Lyra M 配置清单
