Luckfox Lyra Plus
Luckfox Lyra Plus 是一款基于瑞芯微 RK3506G2 芯片的微型 Linux 开发板，旨在为开发者提供简单高效的开发平台。本产品支持多种高速接口，包括 MIPI DSI、RMII 和 USB 等，可以满足多种应用场景。低速接口采用 Rockchip Matrix IO 设计，使支持该设计的引脚共享 98 种复用功能，可以自由组合 PWM、UART、I2C、SPI 和 I2S 等，便于快速开发和调试
产品参数
| 处理器 | 三核 Arm Cortex-A7 (1.2Ghz) + Arm Cortex-M0 |
|---|---|
| 内存 | 128MB DDR3L |
| USB | USB OTG2.0 × 2 |
| 屏幕接口 | MIPI DSI 2-lane |
| GPIO | 24 个 Rockchip Matrix IO 引脚 |
| 网口 | 10/100M Ethernet controller |
| 默认存储介质 | SPI NAND FLASH (256MB) |
开发板版本
套餐选择

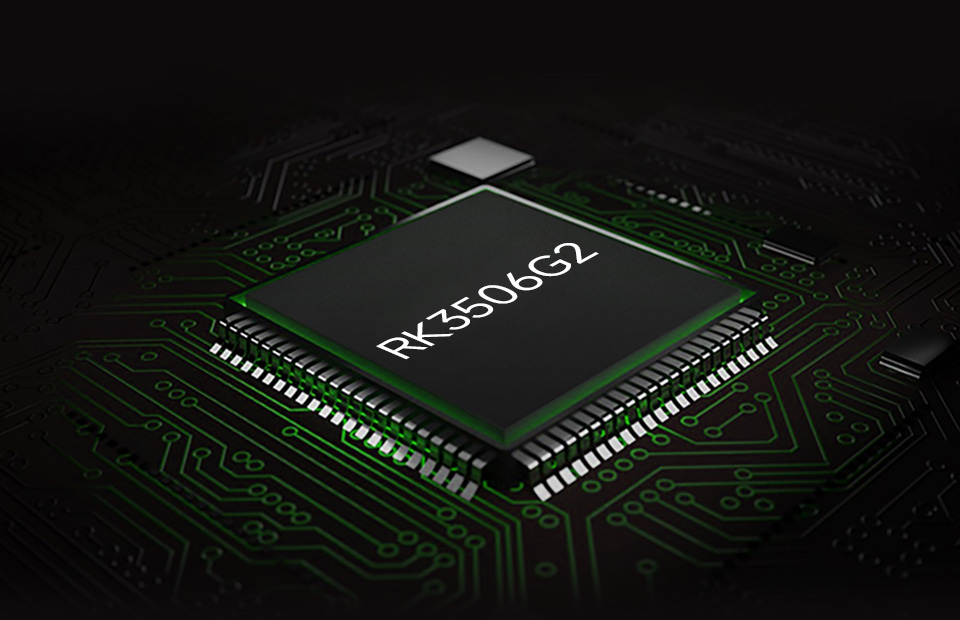

高度集成 强劲性能
- 三核 ARM Cortex-A7 32 位内核，集成了 VFP，支持单精度和双精度浮点运算
- 内置 ARM Cortex-M0 MCU 设计，支持 SMP 和 AMP 配置
- 内置 128MB DDRL3，可满足多核运行的应用需求
- 低速接口采用瑞芯微的 Rockchip Matrix IO 设计，可以让丰富的复用功能共享有限的芯片引脚，让外围电路适配更加灵活
- 内置音视频编解码器，支持多种音频输入和输出，提供高质量的音频播放和录制功能

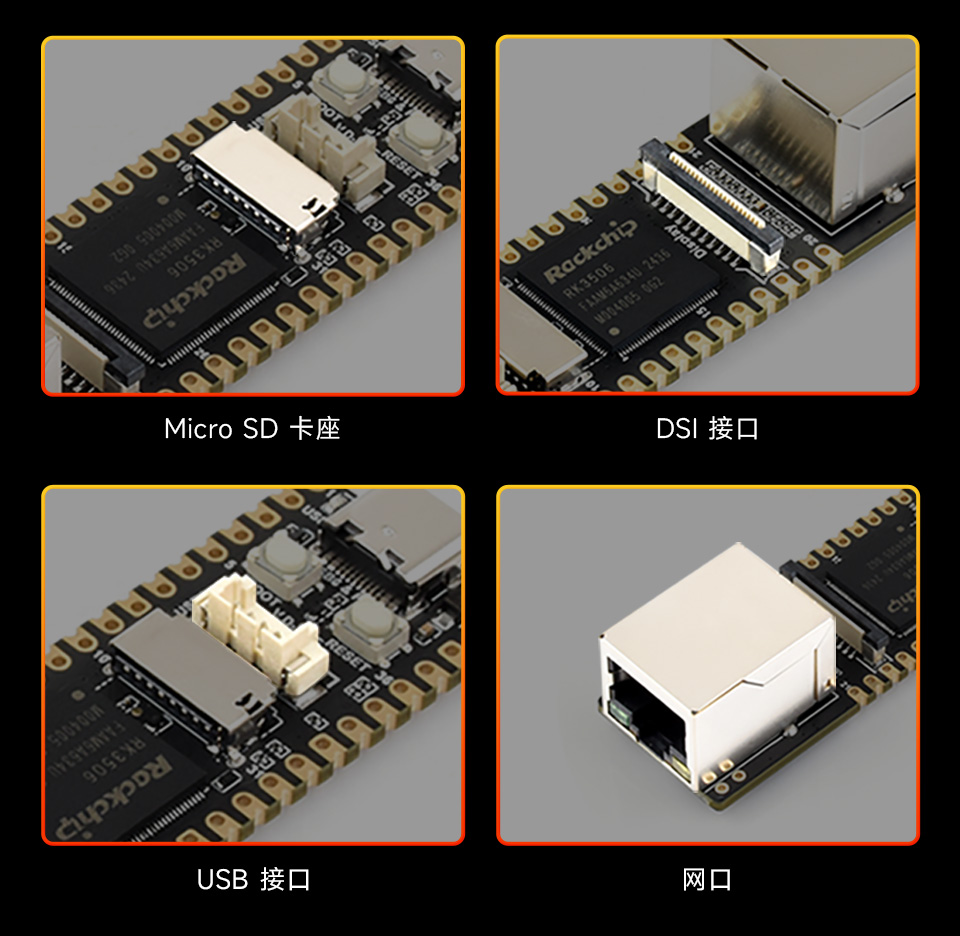

开发更简单
集成 Micro SD 卡座、DSI 屏幕接口、USB 接口与网口
MIPI DSI 2-lane 接口
体积小巧，性能强劲，轻松驱动大屏
*最高分辨率可支持 1280 × 800@60Hz
Rockchip Matrix IO 引脚
Rockchip Matrix IO 共享 98 种复用功能，自由配置功能引脚分布

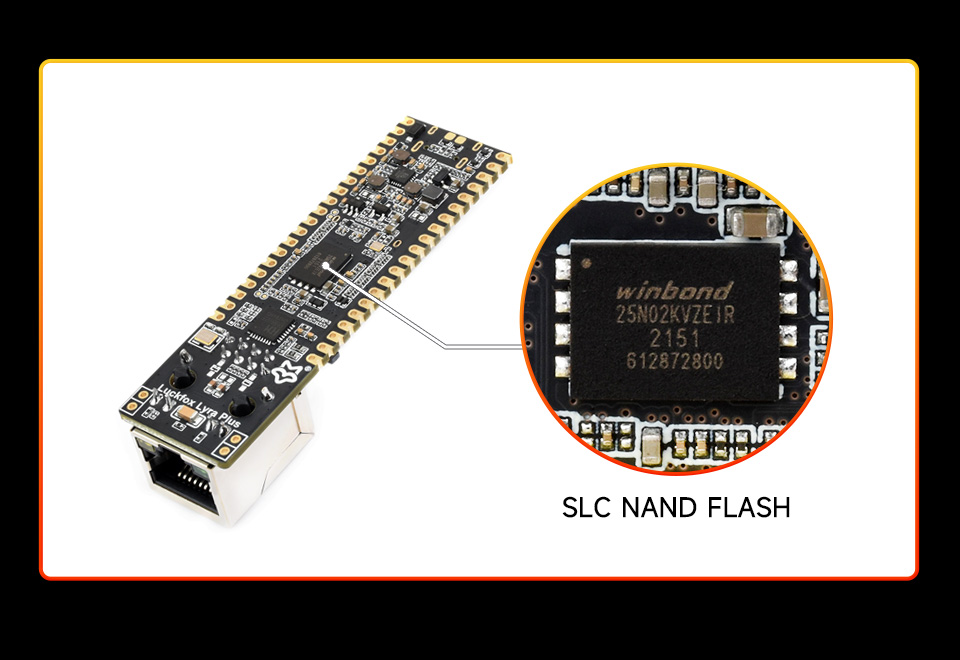

SLC NAND FLASH
板载 256MB Flash，为你提供更好的使用体验
适用更多应用场景
引脚定义

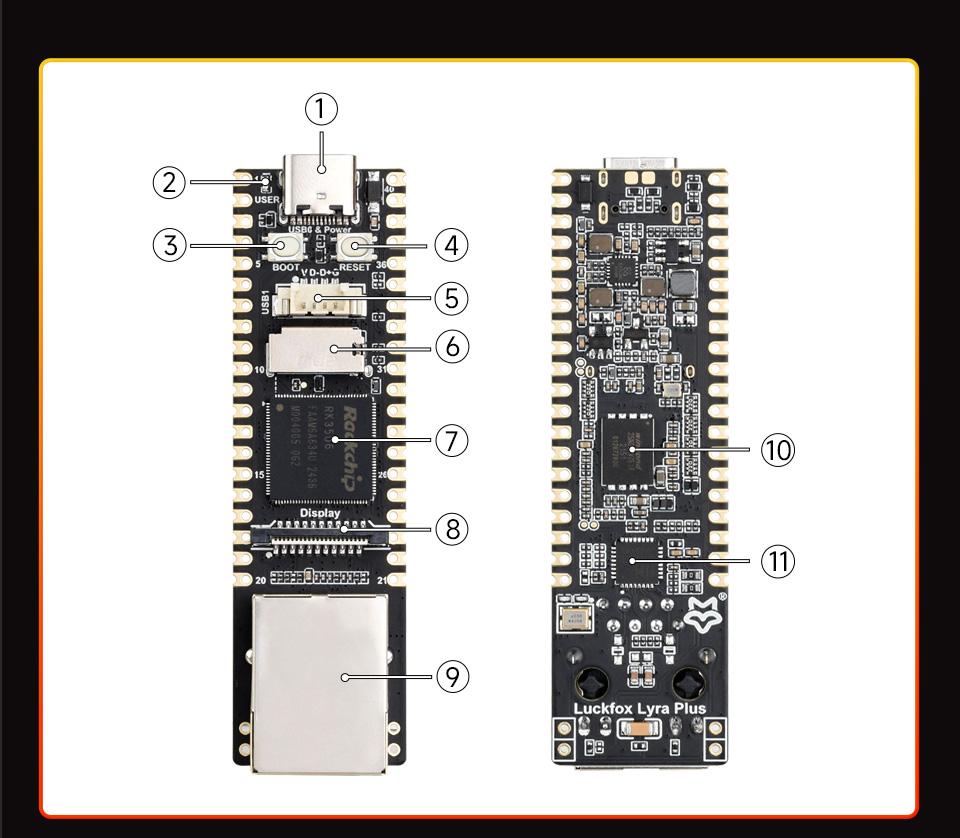

资源简介
- USB Type-C 接口
可用于供电与程序烧录
- ACT-LED
- BOOT 按键
上电时按下，进入下载模式
- Reset 按键
- USB MX1.25 4P 接口
连接配备转接线可以转换为 USB Type-A
- Mirco SD 卡座
- RK3506G2
多核异构 Soc，内置三核 ARM Cortex-A7 + ARM Cortex-M0
- DSI 屏幕接口
MIPI DSI 2-lane
- RJ45 网口
- W25N02KV
256MB SLC NAND FLASH
- CH182H2
百兆以太网 PHY 芯片
产品展示

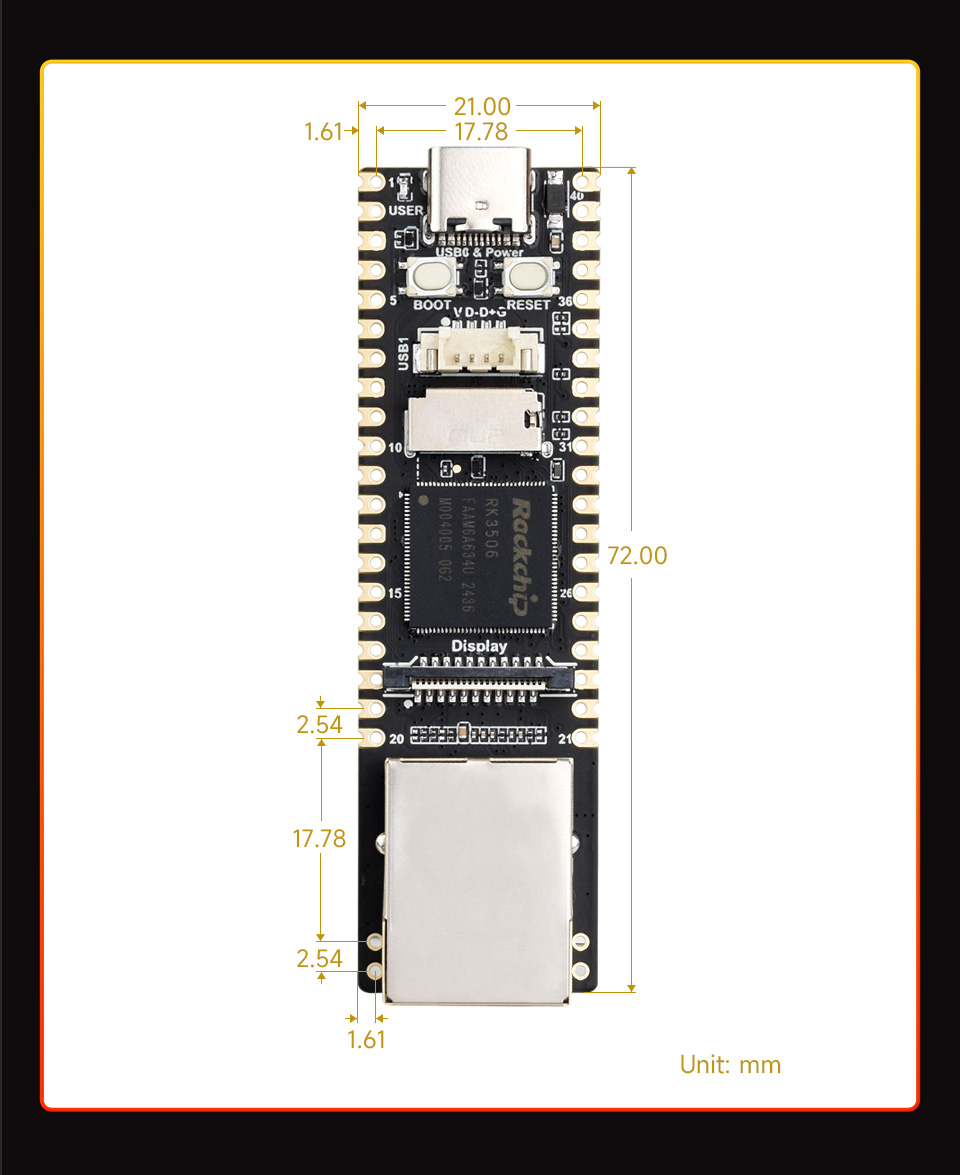

产品尺寸
Luckfox Lyra 选型对比
| 产品 | 主芯片 | 内存 | 默认存储介质 | DSI | USB | 特性 |
|---|---|---|---|---|---|---|
 Luckfox Lyra | RK3506G2 | 128MB DDR3L | Micro SD 卡 (需另购) | 2-lane @1.5Gbps | USB OTG × 2 | 多核异构CPU，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM，UART，I2C，SPI，CAN等控制器信号)，ADC，预留RMII接口等 |
| Luckfox Lyra B | SPI NAND FLASH (256MB) | |||||
 Luckfox Lyra Plus | 多核异构CPU，兼容树莓派DSI屏幕，Rockchip Matrix IO(共享复用PWM，UART，I2C，SPI，CAN等控制器信号)，ADC，10M/100M网口等 | |||||
 Luckfox Lyra Ultra | RK3506B | 512MB DDR3L | eMMC (8GB) | 多核异构CPU，板载DDR3L，兼容树莓派DSI屏幕， Rockchip Matrix IO（共享复用PWM，UART，I2C，SPI，CAN等控制器信号），ADC，10M/100M带指示网口，喇叭，RTC 电池接口等 | ||
 Luckfox Lyra Ultra W | USB OTG2.0 × 1，HUB USB HOST2.0 × 2 | 多核异构CPU，板载Wi-Fi模块，DDR3L，兼容树莓派DSI屏幕， Rockchip Matrix IO(共享复用PWM，UART，I2C，SPI，CAN等控制器信号)，ADC，10M/100M带指示网口，喇叭，RTC 电池接口等 |
