Luckfox Pico Ultra幸狐RV1106微型1TOPS算力Linux开发板 带屏幕套餐 WiFi 6和蓝牙模块支持PoE

搭配4英寸IPS电容触摸屏幕，内置16位256MB DRAM DDR3L，摄像头等接口，支持智能编码
预售中 可正常下单，我们会第一时间发货
价格
原价
型号
Luckfox Pico Ultra W LCD Kit D
SKU
27869
品牌
Luckfox
Wi-Fi模块
不带Wi-Fi 带Wi-Fi
PoE模块
不带PoE 带PoE
屏幕
不含屏幕 480x480触摸屏 720x720触摸屏
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 关联商品

Luckfox Pico Ultra幸狐RV1106微型1TOPS算力Linux开发板 带屏幕套餐 WiFi 6和蓝牙模块支持PoE

+
=

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单

Luckfox Pico Ultra 系列

Luckfox Pico Ultra 是一款基于瑞芯微 RV1106 芯片具有高性价比的微型 Linux 开发板，旨在为开发者提供一个简单且高效的开发平台；支持多种接口，包括 MIPI CSI、RGB LCD、GPIO、UART、SPI、I2C、USB 等接口，非常适合嵌入式应用

Luckfox Pico Ultra Luckfox Pico Ultra

开发板版本

Luckfox Pico Ultra 可选版本

屏幕版本

Luckfox Pico Ultra 可选版本

套餐组合搭配示例

Luckfox Pico Ultra 可选版本

4 英寸 IPS 触摸屏幕介绍

电容式触摸

支持电容式触摸，反应灵敏，增加开发时的便捷性，
屏幕直观操作，让开发变得更方便

用一根手指触摸 4 英寸 IPS 电容触摸 LCD 屏幕，展示触摸效果

屏幕参数

型号 4英寸 IPS触摸屏幕
480x480		 4英寸 IPS触摸屏幕
720x720
分辨率 480×480 720×720
通信接口 RGB666
屏幕尺寸 4 英寸
显示面板 IPS
触摸类型 电容
触摸芯片 GT911
亮度 400cd/m²
工作温度 -20~70°C
对比度 380:1 1000:1
可视角度 160° 170°
外型尺寸 (H×V) 84.2×84.2mm 84.0×84.0mm
显示尺寸 (H×V) 71.86×70.18mm 71.93×71.93mm
点距 (H×V) 0.1497×0.1462mm 0.0999×0.0999mm
色域 - 68% NTSC

开发板介绍

高度集成 强劲性能

开发板集成 CPU、NPU、ISP 等处理器

Luckfox Pico Ultra 板载 WiFi6 和蓝牙模块 AIC8800DC
  • 单核 ARM Cortex-A7 32 位内核，集成了 NEON 和 FPU
  • 内置瑞芯微自研第 4 代 NPU，运算精度高，支持 int4、int8、int16 混合量化，RV1106G3 int8 算力为 1TOPS
  • 内置自研第 3 代 ISP3.2，支持 500 万像素，支持 HDR、WDR、多级降噪等多种图像增强和矫正算法
  • 具有强大的编码性能，支持智能编码，根据场景自适应节省码流，比常规 CBR 模式码率节省 50% 以上，让拍摄画面不仅高清而且体积更小
  • 内置的 16 位 DRAM DDR3L，可维持要求苛刻的内存带宽

WiFi 6 和蓝牙模块

板载 2.4GHz WiFi 6 和 Bluetooth 5.2/BLE 蓝牙模块
稳定连接、高效传输

Luckfox Pico Ultra 板载 WiFi6 和蓝牙模块 AIC8800DC

预留 PoE 模块接口

使开发板的供电方式更加灵活

Luckfox Pico Ultra 预留PoE模块接口

使用 PoE 模块
可实现 PoE 以太网供电

仅一根网线接入 PoE 设备即可让 Luckfox Pico Ultra 系列实现联网和供电

Luckfox Pico Ultra 预留PoE模块接口 Luckfox Pico Ultra 预留PoE模块接口

以上图片中 PoE 模块为 PoE 套餐提供且产品不含图中交换机

资源简介

Luckfox Pico Ultra 资源简介
  1. USB-C 接口

    可用于供电与程序烧录

  2. USER-LED

    默认镜像用于指示系统运行情况

  3. BOOT 按键

    上电或者复位时按下，进入下载模式

  4. RESET 按键

  5. GPIO 接口

  6. 贴片麦克风

  7. 天线接口

  8. WIFI/BT 模块

    2.4G WiFi 6

    BT5.2/BLE 蓝牙模块

  9. USB-A 接口

    与 USB-C 共享芯片连接电路，当 USB-C 未接入时自动切换使能，可用于 USB 通信

  1. 百兆 RJ45 网口

  2. 喇叭接口

    MX1.25 2P连接器，支持 8Ω 1W 喇叭

  3. RGB LCD 接口

  4. 摄像头接口

    MIPI CSI 2-lane

  5. RV1106G3

    视觉处理器 SoC，内置 ARM Cortex-A7 内核

  6. KLM8G1GETF-B041

    8GB EMMC

  7. RTC 座子

  8. PoE 模块接口

  9. PoE 模块供电接口/外部供电接口

    可外部接入 5V 供电或 PoE 模块供电

引脚定义

Luckfox Pico Ultra 产品尺寸

产品尺寸

Luckfox Pico Ultra 产品尺寸

Luckfox Pico 选型对比

产品 主芯片 内存 NPU ISP 默认存储介质 特性
Luckfox Pico Mini A
Luckfox Pico Mini A		 RV1103G1 64MB 0.5TOPS，
支持 int4、int8、int16		 输入 4M
@30fps (Max)		 Micro SD 卡
(需另购)		 板载 Type-C，MIPI CSI，GPIO 等
pico树莓派原版
Luckfox Pico Mini B		 SPI NAND FLASH (128MB)
Luckfox Pico
Luckfox Pico		 Micro SD 卡
(需另购)		 板载 Type-C，MIPI CSI，GPIO 等
Luckfox Pico Plus
Luckfox Pico Plus		 SPI NAND FLASH (128MB) 板载 Type-C，MIPI CSI，GPIO，网口等
Luckfox Pico Pro
Luckfox Pico Pro		 RV1106G2 128MB 输入 5M
@30fps (Max)		 SPI NAND FLASH (256MB) 板载 Type-C，MIPI CSI，GPIO，网口，RTC 电池接口等
Luckfox Pico Max
Luckfox Pico Max		 RV1106G3 256MB 1TOPS，
支持 int4、int8、int16
Luckfox Pico Ultra
Luckfox Pico Ultra		 EMMC(8GB) 板载 PoE 接口，Type-C，MIPI CSI，GPIO，网口，喇叭，RTC 电池接口等
Luckfox Pico Ultra W
Luckfox Pico Ultra W		 板载 Wi-Fi 模块，PoE 接口，Type-C，MIPI CSI，GPIO，网口，喇叭，RTC 电池接口等

幸狐科技官方授权

幸狐科技官方授权

产品资料

资料路径： https://wiki.luckfox.com/zh/Luckfox-Pico/Luckfox-Pico-RV1106/Luckfox-Pico-Ultra-W/Luckfox-Pico-quick-start/

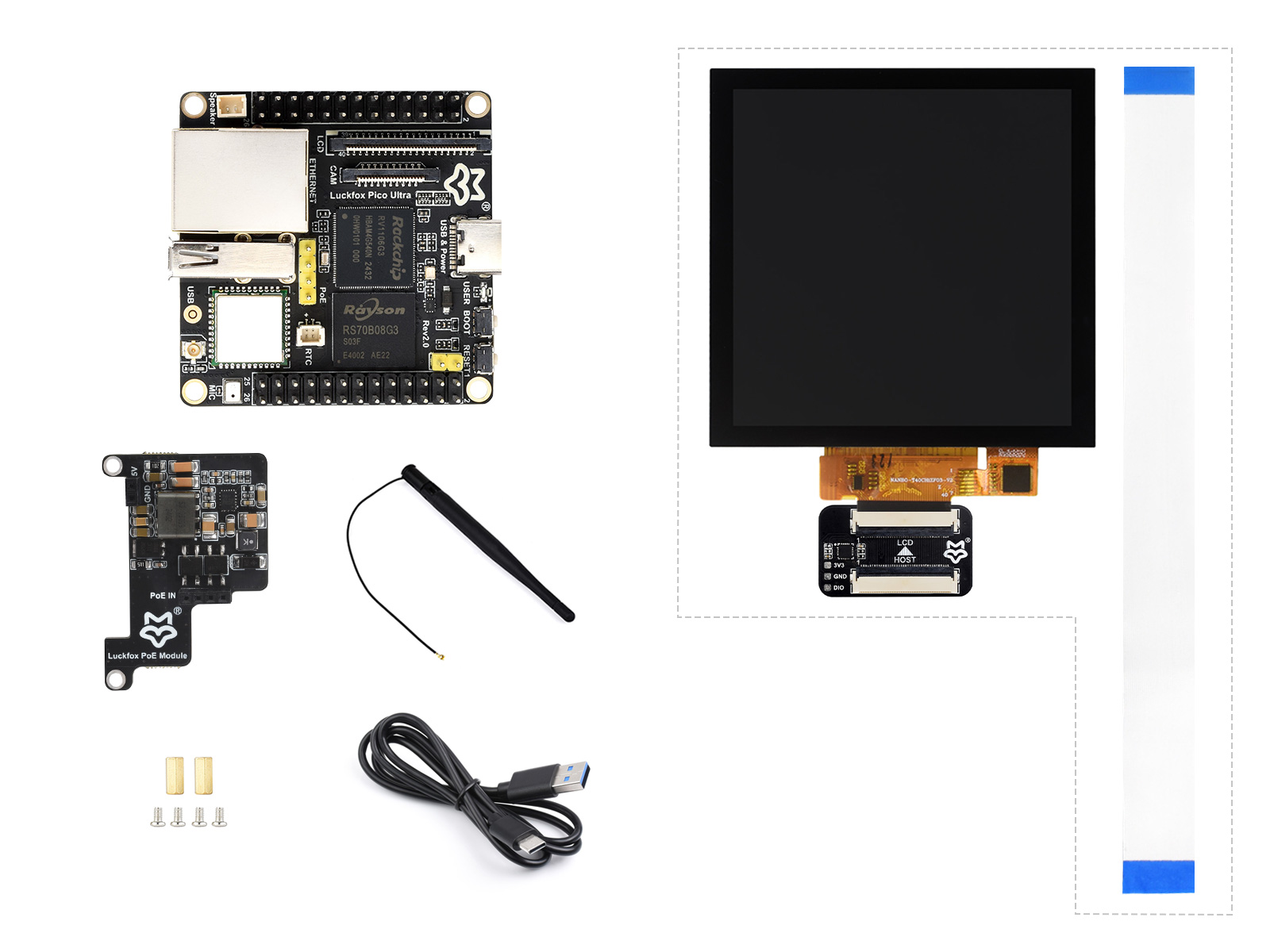

配置清单

  1. Luckfox Pico Ultra (带 Wi-Fi)× 1
  2. Luckfox PoE 模块 × 1
  3. IPX 2.4G 2DB 天线 × 1
  4. 铜柱螺丝包 × 1
  1. 4英寸 IPS 触摸屏幕 720x720 像素 × 1
  2. 屏幕 FFC 线 × 1
  3. USB 线 type-A 公口 转 Type-C 公口 约 1 米 × 1
