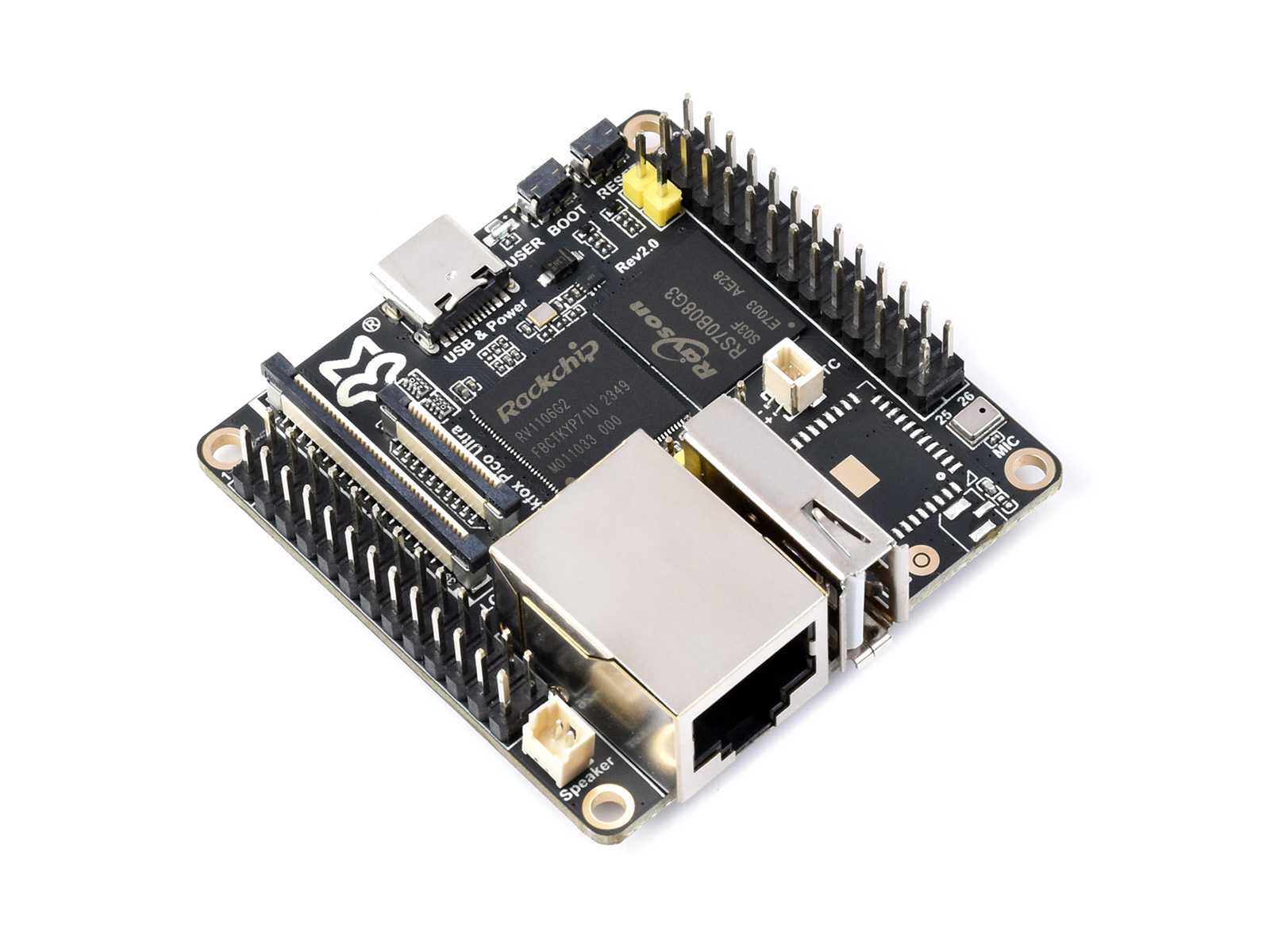

Luckfox Pico Ultra B幸狐RV1106微型Linux开发板0.5TOPS算力8G eMMC 集成ARM Cortex-A7/RISC-V MCU/NPU/ISP等处理器

内置16位128MB DRAM DDR3L，板载PoE接口、摄像头等接口，支持智能编码

价格

原价

型号

Luckfox Pico Ultra B

SKU

29593

品牌

Luckfox

版本选择

Luckfox Pico Ultra Luckfox Pico Ultra B

Wi-Fi模块

不带Wi-Fi 带Wi-Fi

PoE模块

不带PoE 带PoE

屏幕选择

不含屏幕 480×480触摸屏 720×720触摸屏

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

关联商品

Luckfox Pico Ultra B幸狐RV1106微型Linux开发板0.5TOPS算力8G eMMC 集成ARM Cortex-A7/RISC-V MCU/NPU/ISP等处理器

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买

产品详情
产品资料
配置清单

加入购物车

Luckfox Pico Ultra 系列

本产品是一款基于瑞芯微 RV1106 系列芯片，具有高性价比的 Linux 开发板，旨在为开发者提供一个简单且高效的开发平台；支持多种接口，包括 MIPI CSI、RGB LCD、GPIO、UART、SPI、I2C、USB 等接口，非常适合嵌入式应用

开发板版本

选型对比

型号	Luckfox Pico Ultra	Luckfox Pico Ultra B
处理器	RV1106G3	RV1106G2
NPU	1TOPS	0.5TOPS
内存	256MB DDR3L	128MB DDR3L

屏幕版本

套餐组合搭配示例

4 英寸 IPS 触摸屏幕介绍

电容式触摸

支持电容式触摸，反应灵敏，增加开发的便捷性，
屏幕直观操作，让开发变得更方便

屏幕参数

型号	4 英寸 IPS 触摸屏幕 480×480	4 英寸 IPS 触摸屏幕 720×720
分辨率	480×480	720×720
通信接口	RGB666
屏幕尺寸	4 英寸
显示面板	IPS
触摸类型	电容
触摸芯片	GT911
亮度	400cd/m²
工作温度	-20°C~70°C
对比度	380:1	1000:1
可视角度	160°	170°
外型尺寸 (H×V)	84.2×84.2 (mm)	84.0×84.0 (mm)
显示尺寸 (H×V)	71.86×70.18 (mm)	71.93×71.93 (mm)
点距 (H×V)	0.1497×0.1462 (mm)	0.0999×0.0999 (mm)
色域	-	68% NTSC

开发板介绍

高度集成强劲性能

开发板集成 CPU、NPU、ISP 等处理器

单核 ARM Cortex-A7 32 位内核，集成了 NEON 和 FPU
内置瑞芯微自研第 4 代 NPU，运算精度高，支持 int4、int8、int16 混合量化，RV1106G3 int8 算力为 1TOPS，RV1106G2 int8 算力为 0.5TOPS
内置自研第 3 代 ISP3.2，支持 500 万像素，支持 HDR、WDR、多级降噪等多种图像增强和矫正算法
具有强大的编码性能，支持智能编码，根据场景自适应节省码流，比常规 CBR 模式码率节省 50% 以上，不仅可以拍摄高清画面，而且视频体积更小
内置的 16 位 DRAM DDR3L，可满足苛刻的内存带宽要求

Wi-Fi 6 和蓝牙模块

板载 2.4GHz Wi-Fi 6 和 Bluetooth 5.2/BLE 蓝牙模块
稳定连接、高效传输

预留 PoE 模块接口

开发板的供电方式更加灵活

使用 PoE 模块
可实现 PoE 以太网供电

仅一根网线接入 PoE 设备即可让 Luckfox Pico Ultra 系列实现联网和供电

以上图片中 PoE 模块为 PoE 套餐提供且产品不含图中交换机

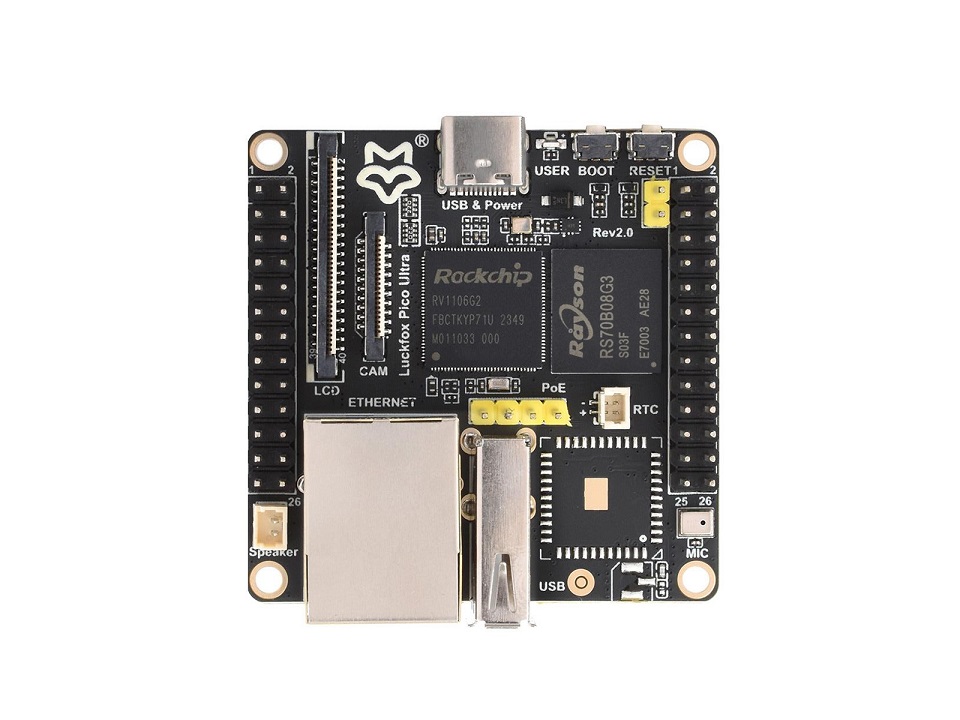

资源简介

USB-C 接口
可用于供电与程序烧录
USER-LED
默认镜像用于指示系统运行情况
BOOT 按键
上电或者复位时按下，进入下载模式
RESET 按键
GPIO 接口
贴片麦克风
天线接口
Wi-Fi/BT 模块
2.4G Wi-Fi 6

BT5.2/BLE 蓝牙模块
USB-A 接口
与 USB-C 共享芯片连接电路，当 USB-C 未接入时自动切换使能，可用于 USB 通信

百兆 RJ45 网口
喇叭接口
MX1.25 2P 连接器，支持 8Ω 1W 喇叭
RGB LCD 接口
摄像头接口
MIPI CSI 2-lane
RV1106G3/RV1106G2
视觉处理器 SoC，内置 ARM Cortex-A7 内核
KLM8G1GETF-B041
8GB EMMC
RTC 座子
PoE 模块接口
PoE 模块供电接口/外部供电接口
可外部接入 5V 供电或 PoE 模块供电

引脚定义

产品尺寸

Luckfox Pico 选型对比

产品	主芯片	内存	NPU	ISP	默认存储介质	特性
Luckfox Pico Mini A	RV1103G1	64MB	0.5TOPS，支持 int4、int8、int16	输入 4M @30fps (Max)	Micro SD 卡 (需另购)	板载 Type-C，MIPI CSI，GPIO 等
Luckfox Pico Mini B					SPI NAND FLASH (128MB)	板载 Type-C，MIPI CSI，GPIO 等
Luckfox Pico					Micro SD 卡 (需另购)	板载 Type-C，MIPI CSI，GPIO 等
Luckfox Pico Plus					SPI NAND FLASH (128MB)	板载 Type-C，MIPI CSI，GPIO，网口等
Luckfox Pico Pro	RV1106G2	128MB		输入 5M @30fps (Max)	SPI NAND FLASH (256MB)	板载 Type-C，MIPI CSI，GPIO，网口，RTC 电池接口等
Luckfox Pico Ultra B					EMMC（8GB）	板载 PoE 接口，Type-C，MIPI CSI，GPIO，网口，喇叭，RTC 电池接口等
Luckfox Pico Ultra BW						板载 Wi-Fi 模块，PoE 接口，Type-C，MIPI CSI，GPIO，网口，喇叭，RTC 电池接口等
Core11060208						板载 eMMC，邮票孔引出 USB，PHY，LINEOUT 音频输出，两路 MIC 音频输入，两路 2-lane MIPI CSI，RGB、RTC 等接口引脚
Core11061208						板载 Wi-Fi 模块和 eMMC，邮票孔引出 USB，PHY，LINEOUT 音频输出，两路 MIC 音频输入，两路 2-lane MIPI CSI，RGB、RTC 等接口引脚
Luckfox Pico Max	RV1106G3	256MB	1TOPS，支持 int4、int8、int16		SPI NAND FLASH (256MB)	板载 Type-C，MIPI CSI，GPIO，网口，RTC 电池接口等
Luckfox Pico Ultra					EMMC(8GB)	板载 PoE 接口，Type-C，MIPI CSI，GPIO，网口，喇叭，RTC 电池接口等
Luckfox Pico Ultra W						板载 Wi-Fi 模块，PoE 接口，Type-C，MIPI CSI，GPIO，网口，喇叭，RTC 电池接口等
Core11060208						板载 eMMC，邮票孔引出 USB，PHY，LINEOUT音频输出，两路 MIC 音频输入，两路 2-lane MIPI CSI，RGB、RTC 等接口引脚
Core11061408						板载 Wi-Fi 模块和 eMMC，邮票孔引出 USB，PHY，LINEOUT 音频输出，两路 MIC 音频输入，两路 2-lane MIPI CSI，RGB、RTC 等接口引脚
