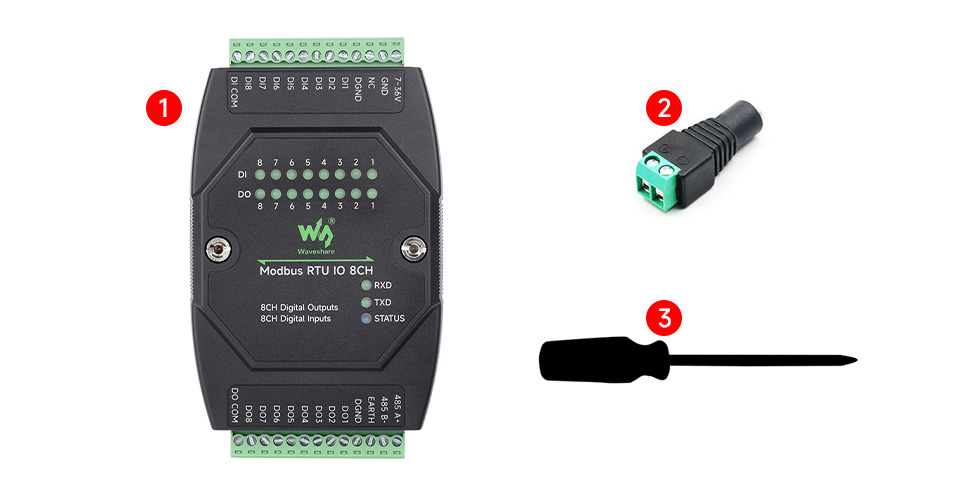

- 配置清单
工业级 8 路数字量输入输出模块
DC 7~36V 宽电压供电 Modbus RTU 协议
带多种隔离保护电路 联动控制
产品特性
本产品是一款工业级 RS485 接口控制的 8DI / 8DO 数字量隔离型输入输出模块，支持无源输入/有源输入，采用 Modbus RTU 协议，内置电源隔离、磁耦隔离、自恢复保险丝和 TVS 等保护电路。
- 支持设置设备地址 (1~255)，以便通过 RS485 总线级联多个设备
- 板载稳压芯片，支持 7~36V 宽电压供电
- 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
- 板载一体式磁耦隔离，可进行信号隔离，可靠性高、抗干扰强
- 板载自恢复保险丝和 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防过流过压，防雷防静电
- 输入带双向光耦隔离，支持无源和有源开关量输入，内置去抖动算法，输出支持开关输入联动模式或翻转模式控制
- 输出采用达林顿管，带光耦隔离，驱动能力更强，灌电流可达 500mA，内置续流二极管保护
- 输出具有闪开、闪断功能，可以在指令里边带参数，操作输出开一段时间后自动关闭
- 导轨式外壳设计，支持堆叠组合，安装方便，使用更安全
- 外置 LED 指示灯，方便查看输入输出状态、 MCU 状态和信号收发状态
产品参数
| 通信接口 | RS485 |
|---|---|
| 通信波特率 |
4800，9600，19200，38400，57600，
115200，128000，256000 |
| 默认通信格式 | 9600，N，8，1 |
| Modbus 协议 | 标准 Modbus RTU 协议 |
| 供电电压 | DC 7~36V |
| 数字输入 |
8DI，5~36V，无源输入/有源输入 (NPN 型或 PNP 型)，
内置双向光耦 |
| 数字输出 | 8DO，5~40V，开漏输出，输出负载 500mA/通道 (MAX) |
基本功能
支持通过 RS485 发送 Modbus RTU 协议指令读取开关量输入，从而根据输入控制数字量输出
工业隔离保护
RS485 通讯实现电源和信号双隔离、可提供稳定的隔离电压，可靠性高，抗干扰强；内置 TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电；内置自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流防过压，提高抗冲击能力，适用于高要求的工业环境
接口简介
数字量输入输出全隔离
内置双向光耦，支持无源输入和有源输入 (PNP 型或 NPN 型)
达林顿管开漏输出，单通道灌电流可达 500mA，可直接驱动继电器
多种模式，适合各种自动化场景
输出支持多种模式控制，每个通道支持独立设置控制模式
宽电压供电，隔离 RS485
内置保险丝，防反接保护，电源和信号双隔离

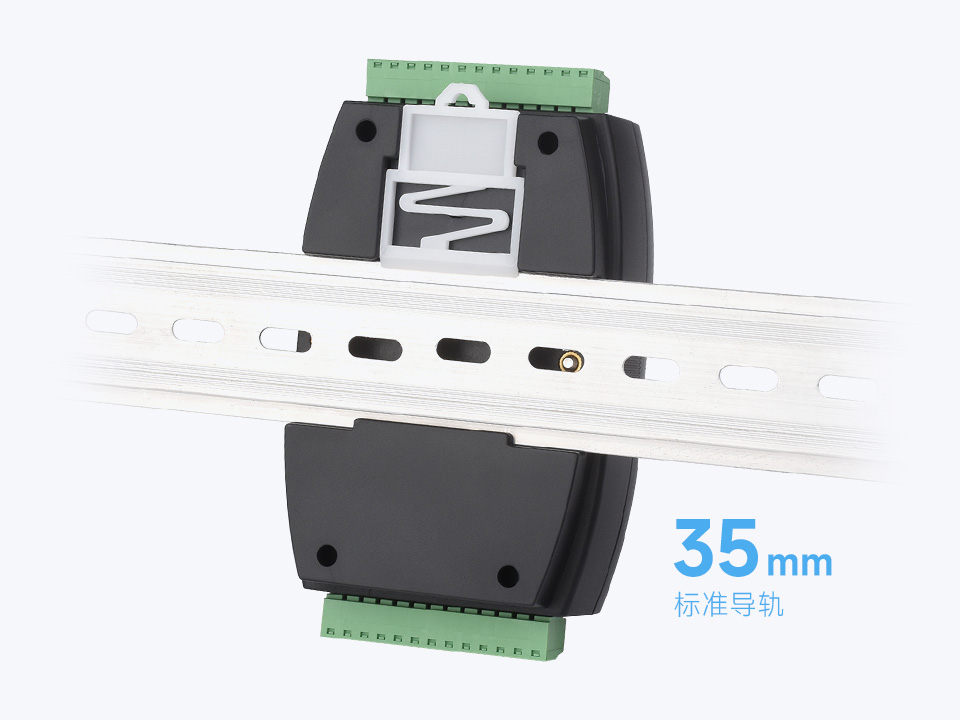

支持标准 DIN 导轨安装
支持 35mm 标准导轨，带导轨卡扣，安装方便
支持堆叠安装
产品展示
产品尺寸
