产品简介
| 产品用途 | 编程座、测试座，对TSOP56的IC芯片进行烧写、测试 |
|---|---|
| 适用封装 | TSOP56，引脚间距0.5mm |
| 特点 | 底部引出引脚为不规则排列 |
特别说明： OTS-56-0.5-003 和 OTS-56-0.5-01 完全兼容。
规格尺寸
TSOP56 编程座/测试座适用芯片详细规格，以及适配座外形尺寸：
单位: mm
| 型号 | 引脚间距 | 引脚数 | 适用IC尺寸 (参考) | 外型尺寸 (参考) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | |||
| OTS-56-0.5-003 | 0.5 | 56 | 20 | 18.4 | 19 | 14 | 40 | 19.6 | 14.3 | 3.6 |
 示意图 (仅供参考，详细数据请查看编程座PDF及实物) |
||||||||||
产品图片

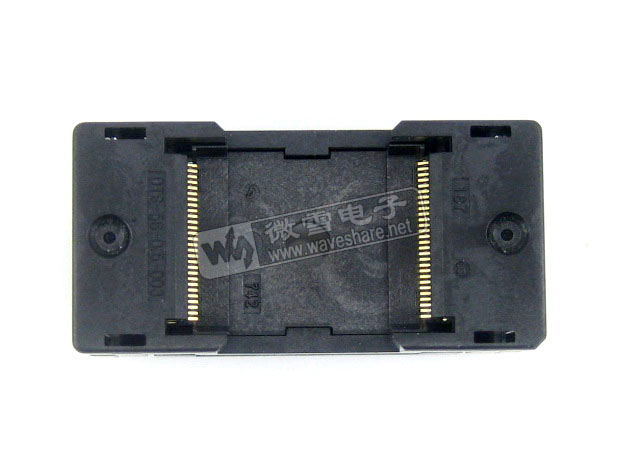

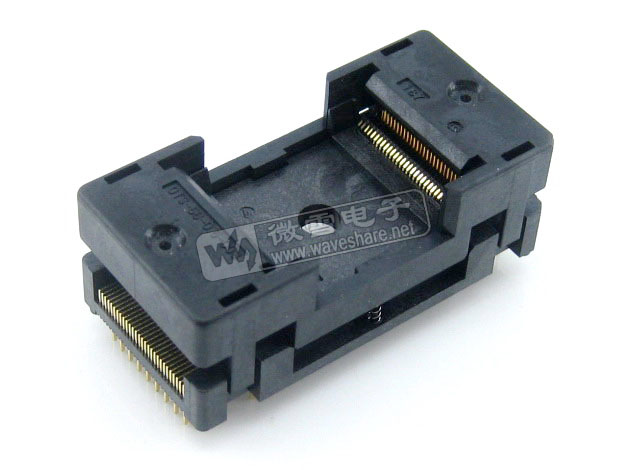

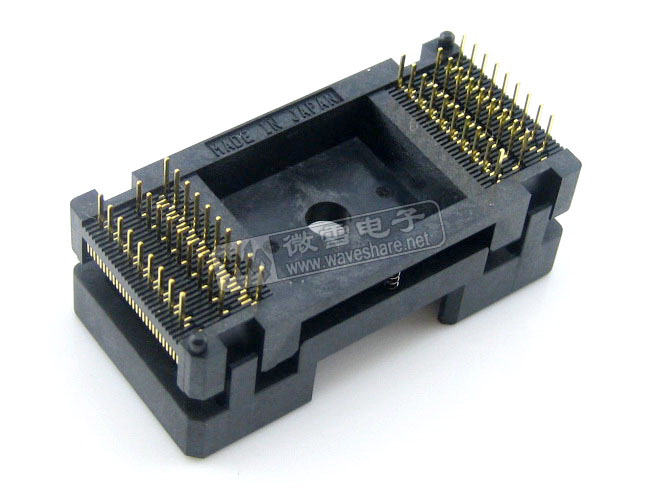

TSOP56 编程座/测试座实物图片，点击图片查看高清大图：
