PICkit 4 仿真调试器 离线烧录 支持MPLAB

PICkit 4简介

我是Microchip公司新推出的功能强大的调试编程工具PICkit 4，适用于现有的大部分和后续新推出的PIC和dsPIC系列单片机的仿真和编程 。
相比PICkit 3，我的 编程速度更快，支持更宽的工作电压范围和更多的调试接口 。
另外我 支持脱机烧录功能，硬件增加了micro SD卡插槽，可用于外接micro SD卡存放代码 ，并能够从目标板取电。这意味着，你将可以把自己随身携带的烧写文件，拷贝到SD卡上进行脱机烧录，还不用担心容量不够！

【我的功能特性】

• 8引脚单列直插头(兼容ICSP/2-wire JTAG/4-wire JTAG/串行线调试)
• 自动匹配芯片时钟，让编程速度达到芯片所能允许的极限速度
• 支持更宽的工作电压（1.20V~5.5V）
• 可选择从目标板取电（2.7V~5.5V）
  • 若通过目标板取电，最小的电流消耗<100μA
• 可由高速USB 2.0供电，无需外部电源
  • 若由USB供电，可为目标板提供高达50mA的功率
• 可进行固件升级，以便支持后续新推出的软件和PIC芯片
• 支持脱机烧录（Programmer-to-Go）*
  • SD卡插槽来保存程序数据
  • 按压PICkit 4的logo即可对目标板编程
• 通过CE和RoHS认证

【我支持的软件】

• 直接支持MPLAB X IDE 4.15以上版本（操作系统支持Windows 7/8/10，Mac OSX和Linux）
• 支持MPLAB IDE生成的烧写文件的编程

【支持的器件】

• 如果安装了MPLAB X IDE最新版，则可以浏览软件安装目录底下的“doc”文件夹，打开文件“Device Support.htm”查看
  或者直接从下列链接下载解压查看：www.microchip.com/mplabx-ide-release-notes

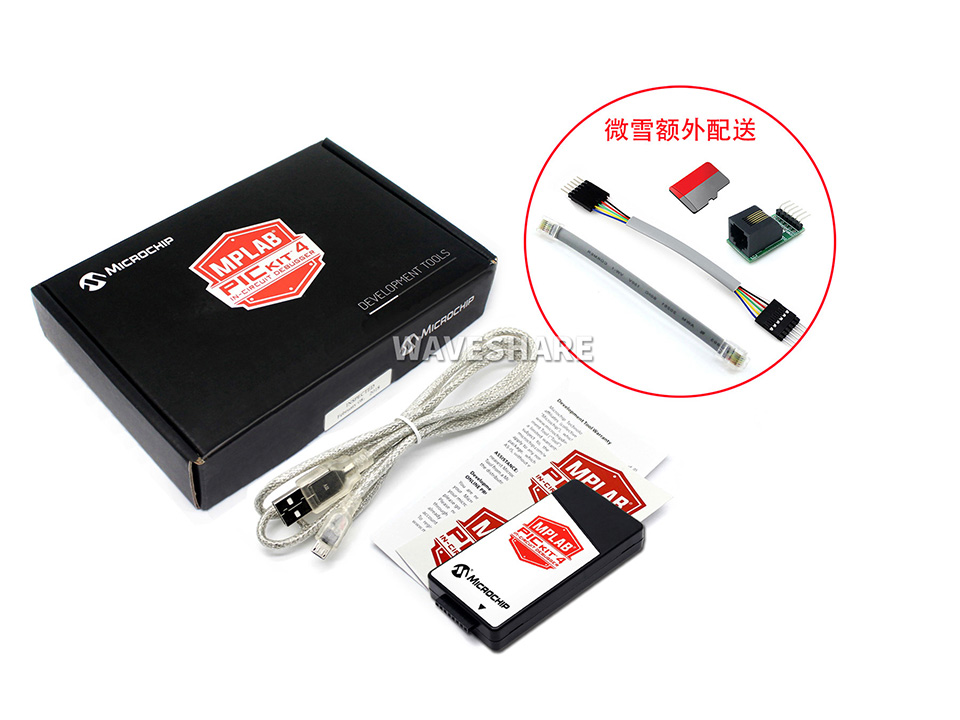

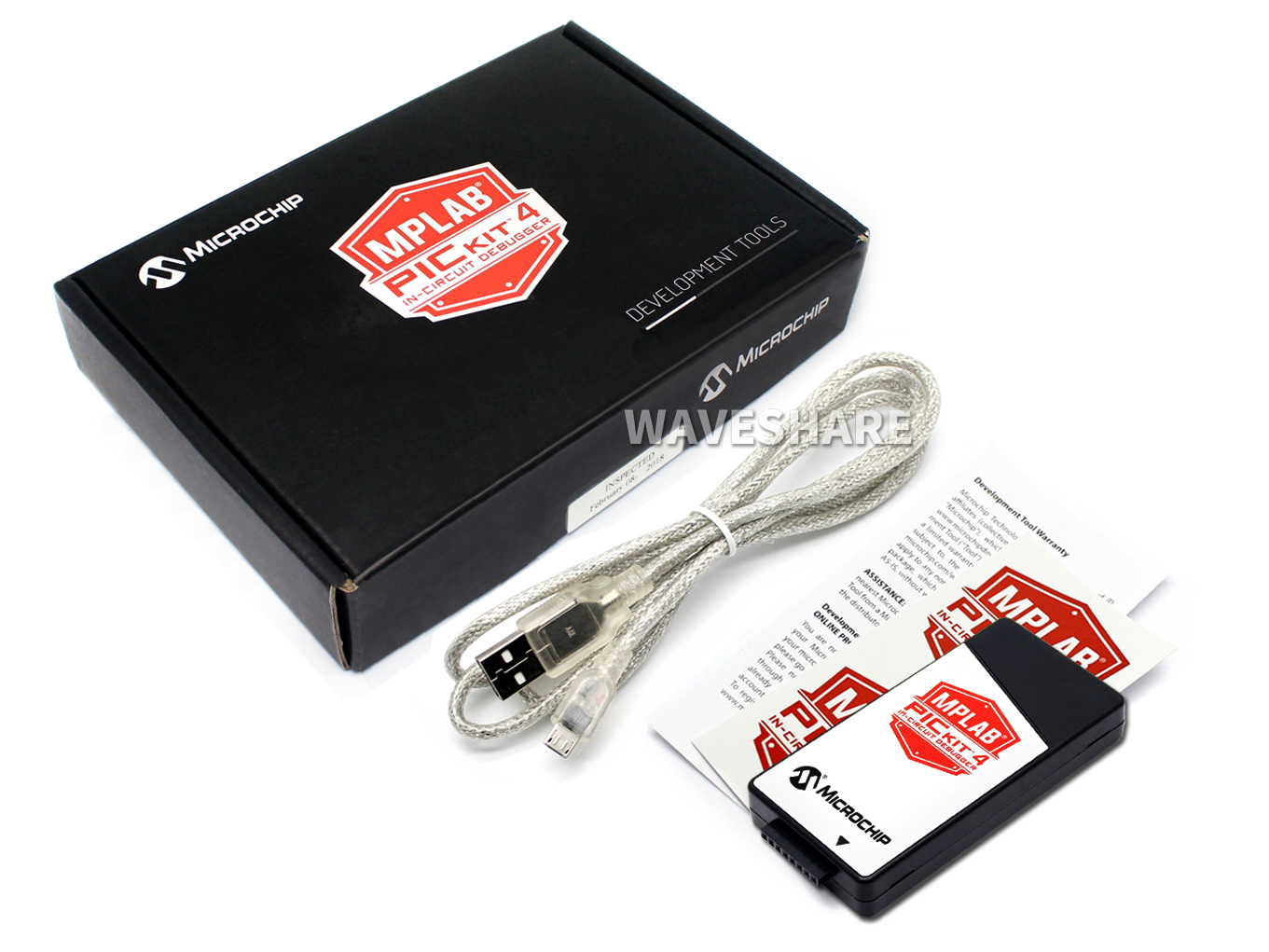

PICkit 4图片

PICkit 4使用方法

1、电脑安装最新版MPLAB X IDE（www.microchip.com/mplabx）

2、连接到目标板：

• 通过Micro-B USB线把PICkit 4接到电脑

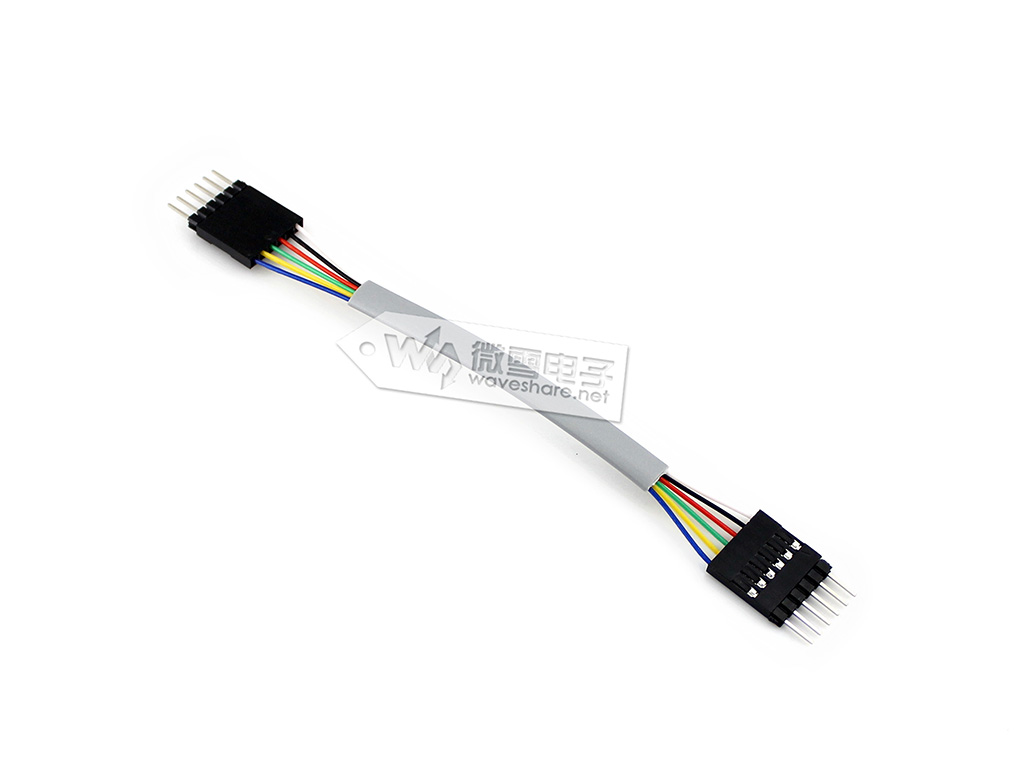

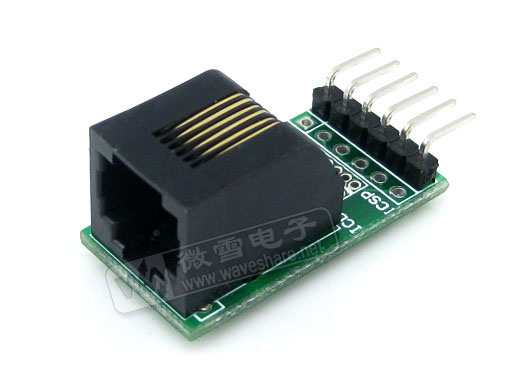

• 通过转接线或转接头把PICkit 4和目标板连接起来（参考下文的常用连接方式和接口定义）
• 给目标板外部供电

常用的连接方式如下：
—— 典型的调试器系统 - 带有板上调试电路的器件

—— 替代调试器系统 - ICE器件

3、创建，构建和运行项目：

• 有关安装语言工具，创建或打开项目以及配置项目属性的说明，请参见“MPLAB X IDE用户指南”或联机帮助。
• 检查代码中的配置位是否与下面的“配置位推荐设置”相匹配。
• 要以调试模式执行代码，请执行调试运行。 要以非调试（发布）模式执行代码，请执行一次运行。
  编程后要使器件处于复位状态，请使用工具栏中的保持复位图标。

配置位推荐设置：

PICkit 4接口定义

目标板接口设计说明

• 不要在PGC / PGD上使用上拉电阻：它们会中断电压电平，因为这些线路在调试器中有可编程的下拉电阻
• 不要在PGC / PGD上使用电容：在编程和调试通信期间，它们将阻止数据和时钟线上的快速转换
• 不要在MCLR上使用电容器：它们将阻止VPP快速转换。 一个简单的上拉电阻通常就足够了
• 不要在PGC / PGD上使用二极管：它们会阻止调试器和目标器件之间的双向通信
• 不要超过推荐的电缆长度：请参阅MPLAB PICkit 4在线帮助的硬件规格或电缆长度的用户指南
