POE-HAT树莓派以太网供电扩展板

树莓派以太网供电扩展板

适用于树莓派3B+/4B,支持802.3af网络标准
(未来树莓派新版只要兼容旧版,均可支持)

板载OLED显示屏,可实时显示温度、IP地址、风扇运行状态
我是块适用于Raspberry Pi 3B+/4B的以太网供电(PoE)扩展板,支持802.3af网络标准。如果你有支持802.3af网络标准的PoE路由器或交换机,那么带上我,只需一根网线接入即可让你的树莓派实现联网和供电。

我的特性


  • •  基于Raspberry Pi 40pin GPIO接口,适用于Raspberry Pi 3B+/4B
  • •  支持PoE以太网供电,支持802.3af PoE网络标准
  • •  采用全隔离开关模式电源(SMPS)
  • •  板载0.91inch OLED,可实时显示温度、IP地址、风扇运行状态等
  • •  板载散热风扇,带风扇开关,可设置上电运行或引脚编程控制
  • •  板载PCF8574,通过I2C扩充出8路I/O口,可直接控制风扇

我的参数


PoE电源输入 37V ~ 57V直流输入 OLED尺寸 0.91英寸
PoE电源输出 5V 2.5A直流输出 OLED分辨率 128×32
网络标准 支持802.3af PoE OLED驱动芯片 SSD1306
产品尺寸 56.5 × 65mm OLED显示颜色 白色

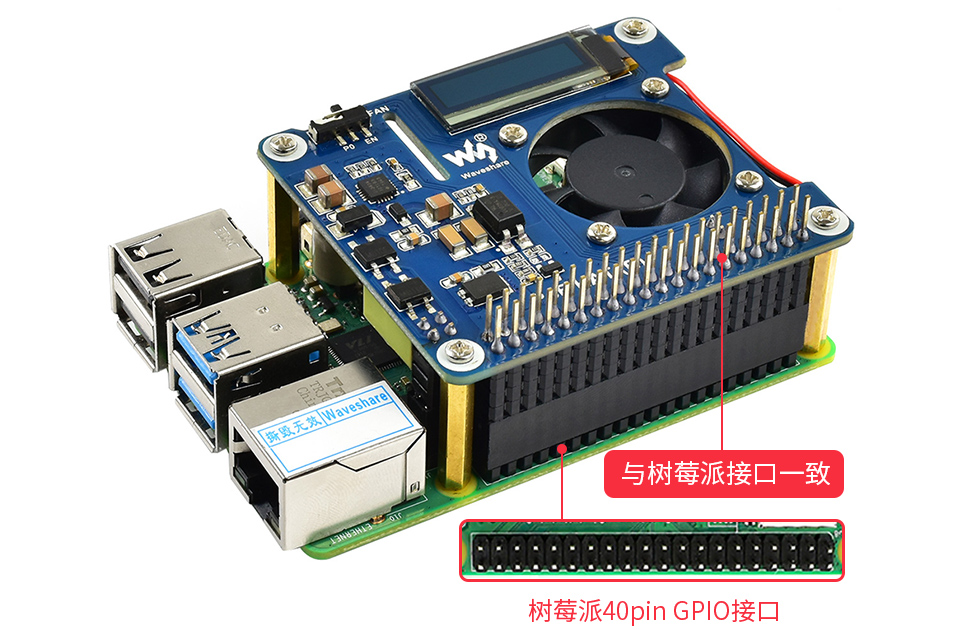

适用于Raspberry Pi 3B+/4B


基于Raspberry Pi 40PIN GPIO接口设计,顶部引出排针,方便接入
其他树莓派扩展板

POE-HAT树莓派以太网供电扩展板接入Raspberry Pi图示

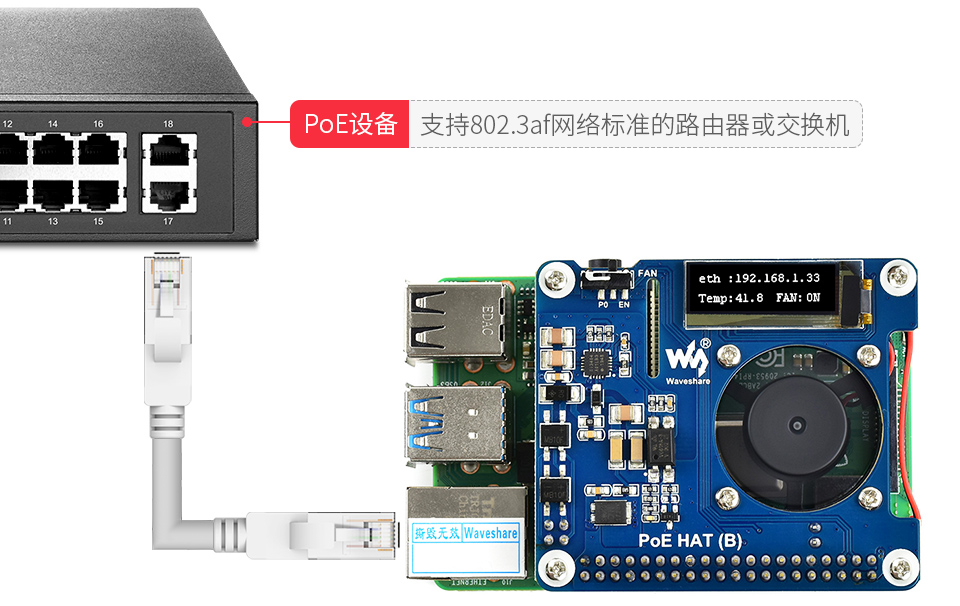

支持PoE以太网供电


只需一根网线接入PoE设备即可让树莓派实现联网和供电

POE-HAT树莓派以太网供电扩展板支持PoE以太网供电

0.91英寸OLED显示屏


128 × 32分辨率,I2C控制接口
可实时显示温度、IP地址、风扇运行状态等

POE-HAT树莓派以太网供电扩展板0.91英寸OLED显示屏

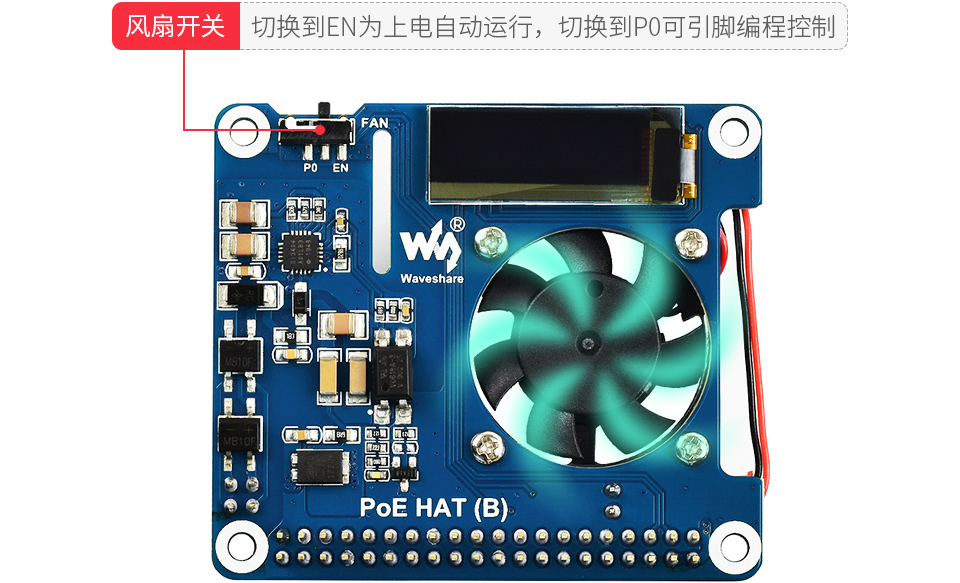

板载散热风扇


带风扇开关,可设置上电运行或引脚编程控制
支持根据树莓派CPU的温度情况智能开启或关闭风扇

POE-HAT树莓派以太网供电扩展板板载散热风扇

板载PCF8574芯片


板载PCF8574,通过I2C接口扩展出8路I/O口,其中P0用于控制风扇
提供额外的P1-P7及INT,引出焊盘,方便使用

POE-HAT树莓派以太网供电扩展板板载PCF8574芯片

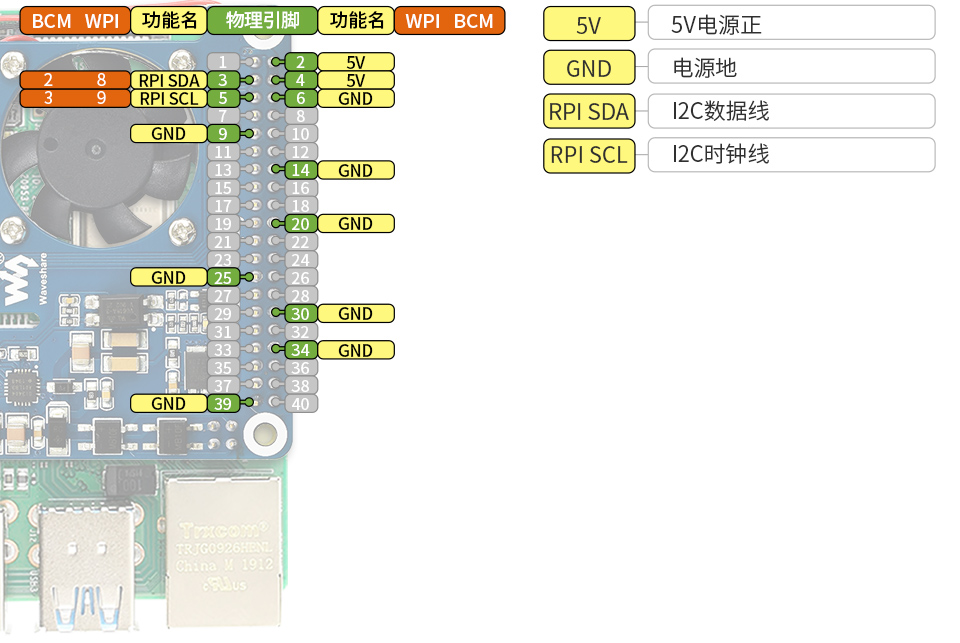

接口定义

POE-HAT树莓派以太网供电扩展板接口定义

外形尺寸

POE-HAT树莓派以太网供电扩展板外形尺寸

选型对比

型号 适用主板 PoE 标准 PoE 电源输出 特点
Raspberry Pi PoE+ HAT Pi 3B+/4B 802.3af/at 5V 4A 树莓派官方出品(二代)
PoE HAT (B) 802.3af 5V 2.5A 带 OLED 显示屏,实惠
PoE HAT (C) 802.3af/at 5V 4A / 12V 2A 大功率,实惠
PoE HAT (D) 802.3af 5V 2.5A 小巧,可搭配树莓派官方
外壳一起使用,实惠
PoE HAT (E) 802.3af 5V 2.5A 体积更小,可搭配树莓派官方
外壳一起使用,实惠
PoE HAT (F) Pi 5 802.3af/at 5V 4.5A / 12V 2A 配有金属散热片,大功率,实惠
PoE HAT (G) 802.3af/at 5V 5A (MAX) 小巧易组装,大功率,可搭配树莓派
官方外壳一起使用,实惠

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

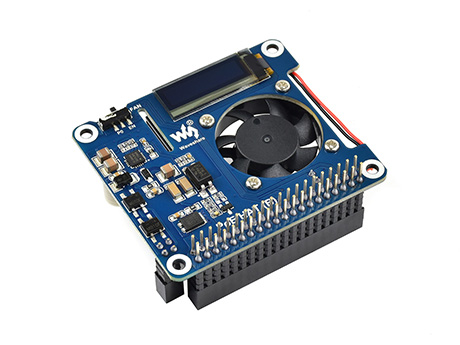

  1. PoE HAT (B) × 1

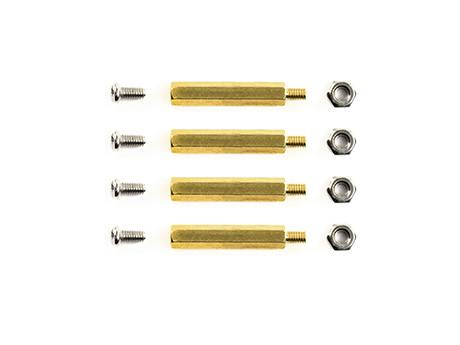

  2. 螺丝包 × 1
注意:本产品不包括示意图中的树莓派,如有需要,请另行购买。
