移远RM50x系列5G模组RM500Q-AE M.2封装5G Sub-6GHz模块

支持 5G NSA 和 SA 模式，支持全球主流运营商频段，内置丰富的网络协议、高精度 GNSS

已停产

型号

RM500Q-AE

SKU

23214

品牌

移远QUECTEL

型号选择

RM500U-CNV RM500Q-GL RM500Q-AE RM502Q-AE RM520N-GL RM530N-GL

移远5G模组系列

RM500U-CNV

RM520N-GL

RM530N-GL

产品详情
产品资料
配置清单

本产品已停产，推荐用 RM520N-GL 代替，支持的频段更多，性价比更高，具体参数差异请查阅参数对比表格。

移远 RM50x 系列 5G 模组

专为 IoT/eMBB 应用而设计的 5G Sub-6 GHz 模块

工规级模块设计，适用于工业级和商业级应用

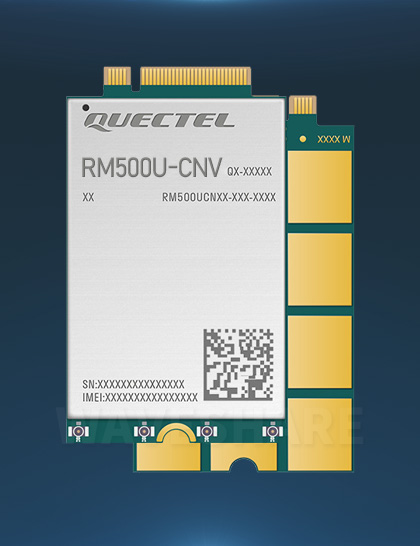

RM500U-CNV

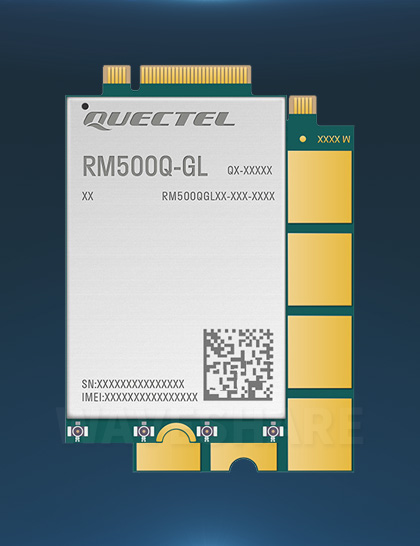

RM500Q-GL

RM500Q-AE

RM502Q-AE

产品特性

专为 IoT/eMBB 应用而设计，同时支持 5G/4G/3G 的 M.2 模块
支持 5G 和 LTE-A 多种网络制式的全面覆盖
支持 NSA 和 SA 模式
集成多星座 GNSS 接收机，满足不同环境下对快速、精准定位的需求
支持多种功能：如 DFOTA 和 VoLTE

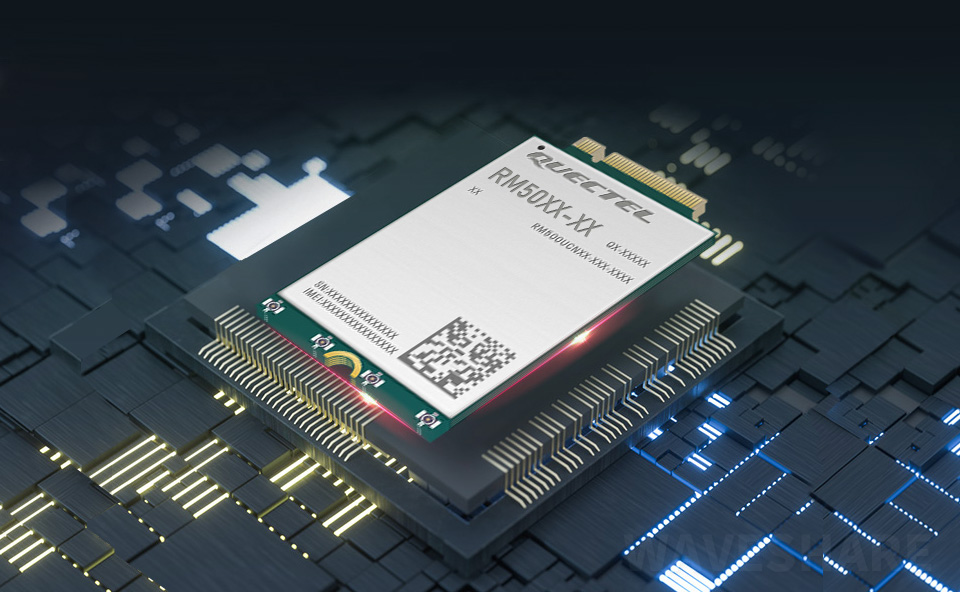

M.2 封装

RM50x 系列采用 3GPP Release 15 技术，同时支持 5G NSA 和 SA 模式。RM50x 系列模块采用 M.2 封装，与移远通信 LTE-A Cat 6 模块 EM06、Cat 12 模块 EM12-G、EM120R-GL 和 EM121R-GL，以及 Cat 16 模块 EM160R-GL 兼容，方便用户从 LTE-A 迁移到 5G。

支持全球主流运营商频段

RM50x 系列几乎覆盖了全球所有主流运营商。集成多星座高精度定位 GNSS（支持 GPS、GLONASS、BDS 和 Galileo）接收机，在简化产品设计的同时，还大大提升了定位速度和精度。(RM500U-CNV 不支持 GNSS)

内置丰富的网络协议

集成多个工业标准接口，并支持多种驱动和软件功能（如 Windows7、8、8.1、10，Linux，Android 等操作系统下的 USB/PCIe 驱动等），极大地拓展了其在 IoT 和 eMBB 领域的应用范围，如工业级路由器、家庭网关、机顶盒、工业笔记本电脑、消费笔记本电脑、工业级 PDA、加固型工业平板电脑、视频监控和数字标牌等。

参数对比

5G Sub-6		RM500U- CNV	RM500Q- GL	RM500Q- AE	RM502Q- AE	RM520N- GL	RM530N- GL

5G 标准		3GPP R15				3GPP R16
5G 类型		Sub-6 GHz					Sub-6 GHz & mmWave
区域/运营商		中国、EMEA、亚太	全球 (不含美国)	全球 (不含中国)		全球
工作温度		-30°C ~ +75°C
扩展温度		-40°C ~ +85°C
模块尺寸		30.0 × 52.0 × 2.3mm
模块重量		8.8g	8.7g				8.9g
供电电压		3.3~4.4 V，典型值 3.7 V	3.135~4.4 V，典型值 3.7 V
功耗		78μA @ 关机; 5.1mA @ 休眠; 57mA @ USB 2.0，空闲; 71mA @ USB 3.0，空闲;	70μA @ 关机; 4.0mA @ 休眠; 32mA @ USB 2.0，空闲; 54mA @ USB 3.0，空闲;	80μA @ 关机 4.2mA @ 休眠 39mA @ USB 2.0，空闲 54.5mA @ USB 3.0，空闲		195μA @ 关机; 4.7mA @ 休眠; 41mA @ USB 2.0，空闲; 60mA @ USB 3.0，空闲;	173μA @ 关机; 5.1mA @ 休眠; 51mA @ USB 2.0，空闲; 69mA @ USB 3.0，空闲;
工作频段
5G	5G NR	-					n257, n258, n260, n261
	5G NR NSA	n41, n78, n79	n41, n77, n78, n79	n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79		n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79
	5G NR SA	n1, n2, n3, n5, n8, n28, n41, n77, n78, n79	n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79			n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79
LTE	LTE-FDD	B1, B3, B5, B8	B1, B2, B3, B4, B5, B7, B8, B12(B17), B13, B14, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71
	LTE-TDD	B34, B38, B39, B40, B41	B34, B38, B39, B40, B41, B42, B43, B48
	LAA	-	B46
UMTS	WCDMA	B1, B5, B8	B1, B2, B3, B4, B5, B6, B8, B19			B1, B2, B4, B5, B8, B19
GNSS		-	GPS / GLONASS / BeiDou(Compass) / Galileo / QZSS (仅 RM520N-GL 和 RM530N-GL 支持)
数据传输速率
5G mmWave		-					下行 4.0Gbps；上行 1.4Gbps
5G SA Sub-6		下行 2Gbps；上行 1Gbps	下行 2.1Gbps；上行 900Mbps	下行 2.1Gbps；上行 450Mbps	下行 4.2Gbps；上行 450Mbps	下行 2.4Gbps；上行 900Mbps
5G NSA Sub-6		下行 2.2Gbps；上行 575Mbps	下行 2.5Gbps；上行 600/650Mbps	下行 2.5Gbps；上行 650Mbps	下行 5Gbps；上行 650Mbps	下行 3.4Gbps；上行 550Mbps
LTE		下行 600Mbps；上行 150Mbps	下行 1.0Gbps；上行 200Mbps	下行 1.0Gbps；上行 200Mbps	下行 2Gbps；上行 200Mbps	下行 1.6Gbps；上行 200Mbps
UMTS		下行 42.2Mbps；上行 11Mbps	下行 42Mbps；上行 5.76Mbps
