树莓派RTC看门狗扩展板 B型 板载高精度DS3231SN时钟芯片

自动复位监控电路，高精度时钟芯片，板载USB Type-C供电接口，RTC电池座
价格
原价
型号
RTC Watchdog HAT (B)
SKU
25766
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

树莓派 RTC 看门狗扩展板

RTC 看门狗功能一应俱全

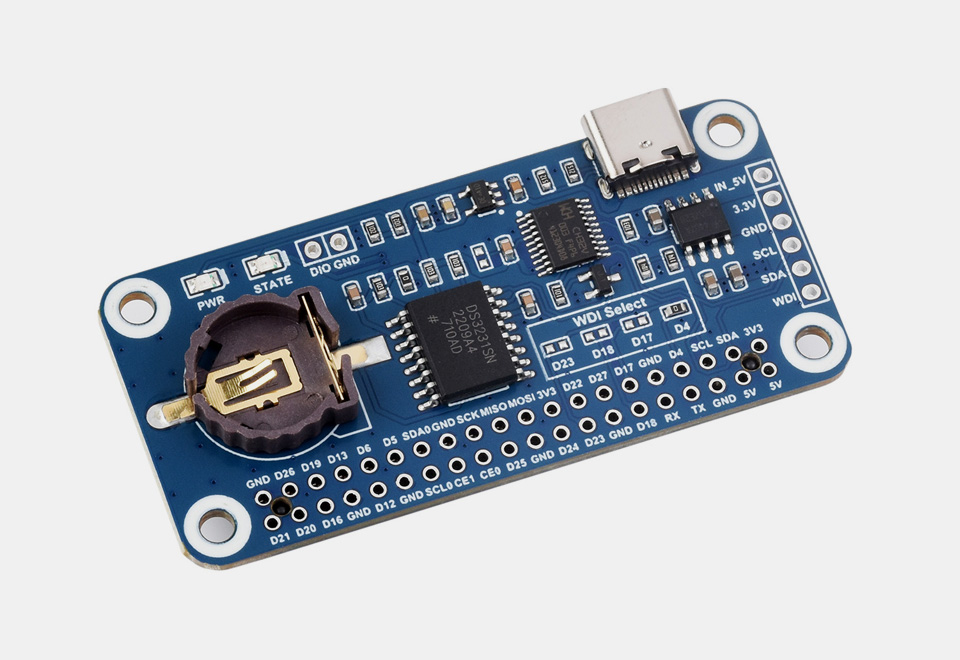

树莓派 RTC 看门狗扩展板主图

基于树莓派 40PIN 接口设计

适用于 Raspberry Pi 系列主板和 Jetson Nano

树莓派 RTC 看门狗扩展板基于树莓派 40PIN 接口设计

图片仅供展示，本产品不含 树莓派 Zero、树莓派 4B 和 Jetson Nano

自动复位监控电路

具备 I2C 通信的自动复位功能的监控电路

树莓派 RTC 看门狗扩展板自动复位监控电路

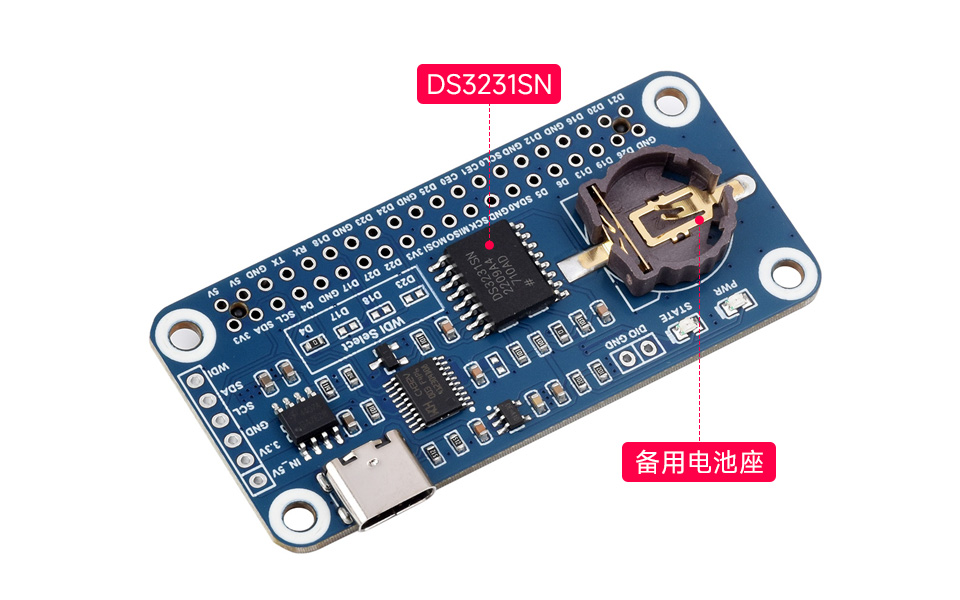

高精度时钟芯片

板载 DS3231SN 高精度时钟芯片，并带备用电池座

树莓派 RTC 看门狗扩展板高精度时钟芯片

资源简介

树莓派 RTC 看门狗扩展板资源简介
  1. USB Type-C 供电接口

  2. CH32V003 看门狗芯片

  3. CR1220 RTC 电池座

    可接入 CR1220 电池，给 RTC 供电

  4. 看门狗状态指示灯

    •看门狗溢出，LED 以 100ms 快速闪烁

    •看门狗溢出后，执行重启命令时，检测主机没有断电，则以 500ms 的频率闪烁

    •打开看门狗功能，LED 常亮

    •关闭看门狗功能，LED 熄灭

  1. 电源指示灯

  2. Raspberry Pi 40PIN GPIO 接口

    方便接入树莓派

  3. RTC 芯片

    DS3231 高精度 RTC 芯片

  4. 看门狗复位管脚选择

  5. 控制接口

    方便接入其他主控板

接口定义

树莓派 RTC 看门狗扩展板接口定义

产品展示

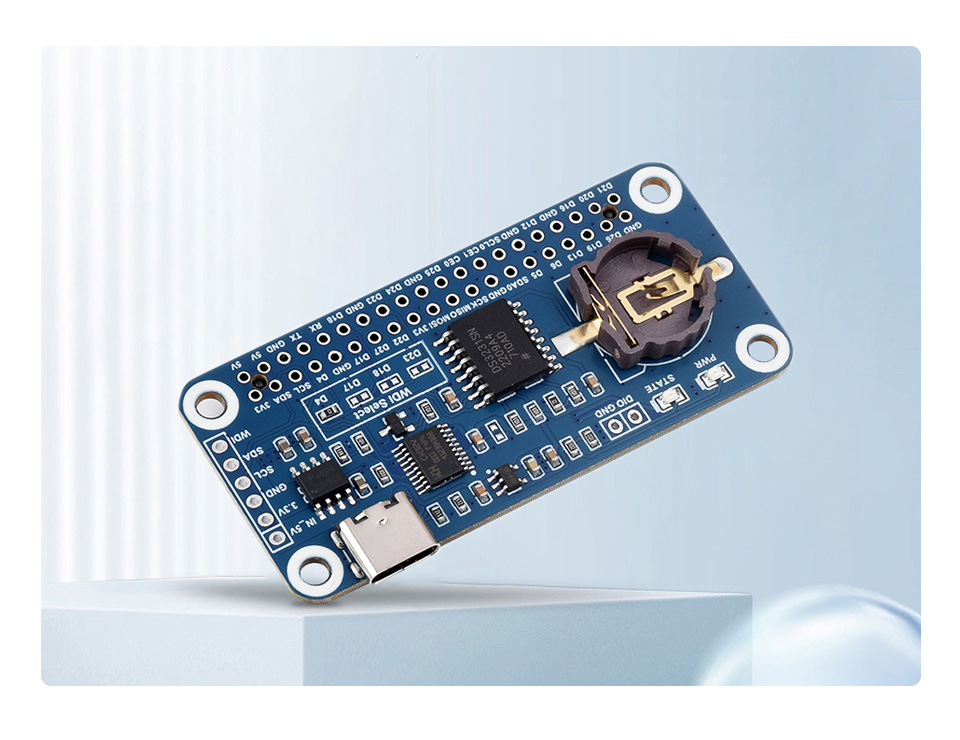

树莓派 RTC 看门狗扩展板产品展示

产品尺寸

树莓派 RTC 看门狗扩展板产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/RTC_WatchDog_HAT_(B)_

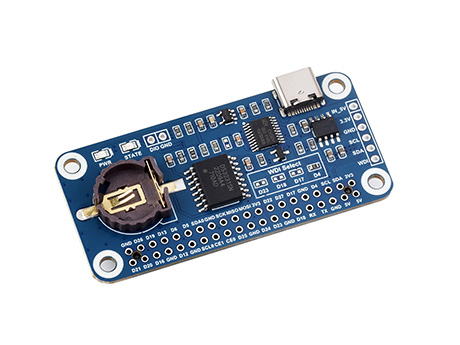

配置清单

  1. RTC WatchDog HAT (B) × 1
  2. 2×20PIN 长排座 × 1
  3. RPi 螺柱包 × 1
