ATmega88 看门狗复位

2015-5-28 00:04| 发布者: kaloha| 查看: 2573| 评论: 0

摘要: 看门狗定时器溢出时将产生持续时间为1个CK周期的复位脉冲。在脉冲的下降沿，延时定时器开始对tTOUT 记数。请参见P44 以了解看门狗定时器的具体操作过程。 ...

看门狗定时器溢出时将产生持续时间为1个CK周期的复位脉冲。在脉冲的下降沿，延时定时器开始对tTOUT 记数。请参见P44 以了解看门狗定时器的具体操作过程。

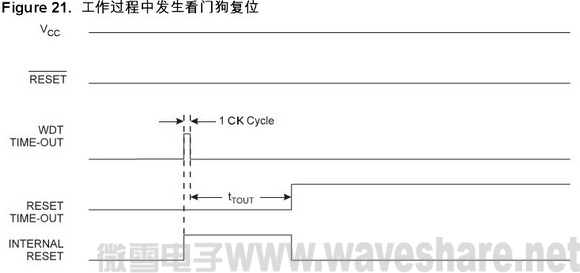

ATmega88工作过程中发生看门狗复位

以上资料参考马潮老师的中文手册，由微雪电子整理并发布，转载请注明出处：www.waveshare.net，否则追究相应责任！
