ATmega168 上电复位

2015-5-28 00:14| 发布者: kaloha| 查看: 2670| 评论: 0

摘要: 上电复位 (POR) 脉冲由片内检测电路产生。检测电平请参见 Table20。无论何时 VCC 低于检测电平 POR 即发生。 POR 电路可以用来触发启动复位，或者用来检测电源故障。POR电路保证器件在上电时复位。VCC 达到上电门限 ...

上电复位 (POR) 脉冲由片内检测电路产生。检测电平请参见 Table20。无论何时 VCC 低于检测电平 POR 即发生。 POR 电路可以用来触发启动复位，或者用来检测电源故障。

ATmega168 复位特性

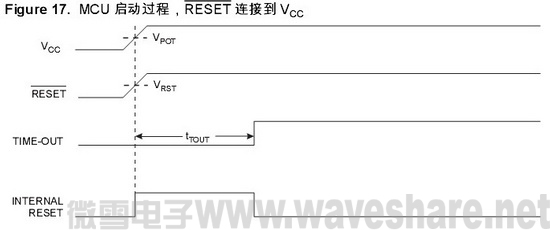

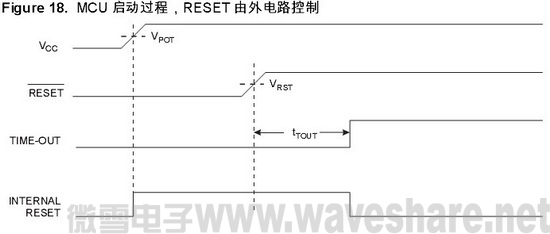

POR电路保证器件在上电时复位。VCC 达到上电门限电压后触发延迟计数器。在计数器溢出之前器件一直保持为复位状态。当 VCC 下降时，只要低于检测门限，RESET 信号立即生效。

以上资料参考马潮老师的中文手册，由微雪电子整理并发布，转载请注明出处：www.waveshare.net，否则追究相应责任！
