ATtiny2313 时钟源

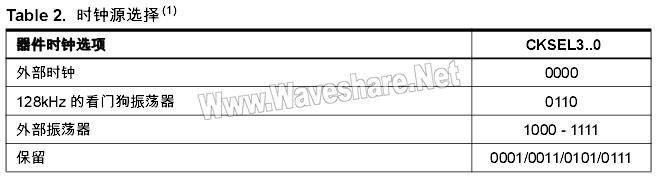

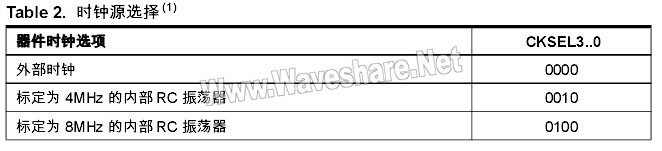

ATtiny2313芯片有如下几种通过Flash熔丝位进行选择的时钟源。时钟输入到AVR时钟发生器，再分配到相应的模块。

Note: 1. 对于所有的熔丝位， "1" 表示未编程，"0" 代表已编程。

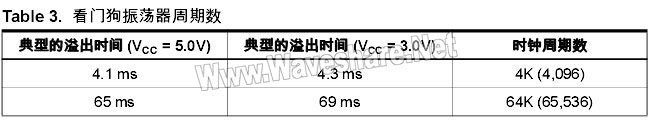

不同的时钟选项将在后续部分进行介绍。当 CPU 自掉电模式或省电模式唤醒之后，被选 择的时钟源用来为启动过程定时，保证振荡器在开始执行指令之前进入稳定状态。当CPU 从复位开始工作时，还有额外的延迟时间以保证在 MCU 开始正常工作之前电源达到稳定 电平。这个启动时间的定时由看门狗振荡器完成。看门狗溢出时间所对应的 WDT 振荡器 周期数列于 Table 3。

缺省时钟源

器件出厂时 CKSEL = “10”， SUT = “10”，且 CKDIV8 编程。这个缺省设置的时钟源是 9.6MHz 的内部 RC振荡器，初始系统时钟预分频为 8，启动时间为最长。这种设置保证用 户可以通过 ISP 或并行编程器得到所需的时钟源。
