使用C8051F的串口对MAX485进行自发自收

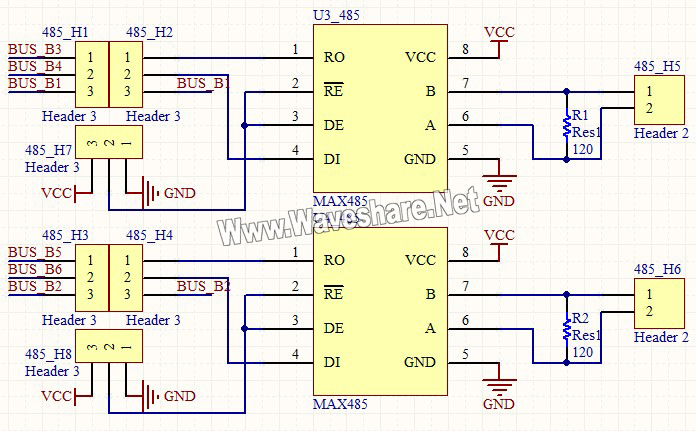

串口芯片MAX485控制电路原理图

/*01010101010101010101010101010101010101010101010101010101010101010101
----------------------------------------------------------------------
实验内容：
在8位LED灯上查看MAX485芯片自发自收的数据。
----------------------------------------------------------------------
硬件连接：
P2口连接8位LED指示灯
 DVK501(MAX485PrlPort)    F320 EX
                           VCC    ---------   VCC
                           GND   ---------   GND
                            RO     ---------   P0.5
                            DI       ---------   P0.4
----------------------------------------------------------------------
注意事项：
（1）若有加载库程序，请将光盘根目录下的“library”下的“C8051F”文件夹拷到D盘
（2）请详细阅读：光盘根目录下的“说明书首页.htm”里的相应产品说明
----------------------------------------------------------------------
10101010101010101010101010101010101010101010101010101010101010101010*/

#define _DVK501_F320_EX_

#include
#include <../../../../library/C8051F/ws_clock.h>
#include <../../../../library/C8051F/ws_delay.h>
#include <../../../../library/C8051F/ws_usart_port.h>

void main(void)
{
uchar tmp = 0,a = 0;
PCA0MD &= ~0x40;
XBR1 = 0x40;
clock_external();
usartInit();

while(1)
{
putUsart0(tmp);
delay_ms(100);
a = getUsart0();
P2 = a;
tmp++;
delay_ms(1000);
}
}

连接P2与8位LED指示灯，把RO与DI用跳线短接，查看现象。
