STM8仿真调试快速入门

● ST Visual Develop的安装
　　到 ST 官方网站： http://www.st.com/stonline/products/support/micro/files/sttoolset.exe 下载安装。

　　● ST Visual Develop之设置软件与建立、打开相关调试文件
　　----使用Cosmic C语言，软件仿真

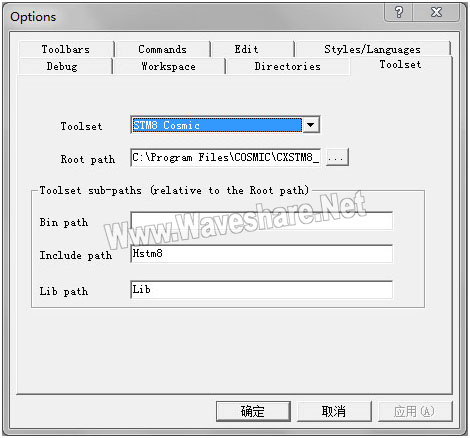

　　要用STVD的IDE下使用COSMIC C语言开发的话，首先要在STVD中对COSMIC STM8编译器进行设置。 如下图所示，运行ST Visual Develop 集成开发环境,选择菜单"Tools -> Options",在出现的对话框中选择"Toolset"选项卡。在"Toolset"下拉菜单，选中"STM8S Cosmic"，设置编译器的安装路径"Root path"，然后选择"确定"。本例中选择的"Root path" 是：C:\Program Files\COSMIC\CXSTM8_16K。至此，就完成了COSMIC C编译器的设置完成。

图1

2． 载入后进入了编程画面，进入仿真界面，只要按菜单栏上的"Debug -> Start Debugging",或者按菜单栏上的蓝色按钮,就进入了仿真界面进行仿真。

（红色框框就是仿真按钮）

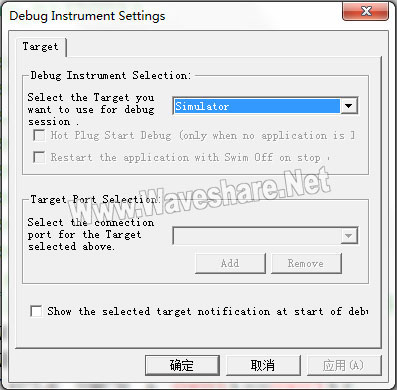

3． 软件仿真需要设置相应的寄存器的，在" Debug instrument"菜单下，可以设置相应的MCU设置。

　　----使用STLink III仿真器，硬件仿真
　　要进行硬件仿真，也要进行软件设置，选择菜单" Debug instrument -> Target Settings",进入了设置界面。在" Debug session"里面选择您所使用的仿真器，本例子是用的STLink，所以选择"Swim ST-Link"，然后在"Target Port Selection"里面选择USB，接着按OK，这样就完成了硬件仿真设置。

2． 硬件仿真需要设置相应的MCU型号的，如果MCU型号设置与实际不相符则无法进行仿真。载入了源文件之后，在" Project -> Settings -> MCU Selection"设置MUC型号。（修改过MCU型号后需要编译多一次）

3． 设置完MCU型号后，要进入仿真界面，只要按菜单栏上的"Debug -> Start Debugging",或者按菜单栏上的蓝色按钮,就进入了仿真界面进行仿真。

（红色框框就是仿真按钮）

　　● STM8之调试程序

下面简单介绍使用ST Visual Develop进行仿真调试

调试控制栏
调试控制栏可以控制程序的执行状态，所有的调试控制都可以由菜单，快捷键和调试工具栏实现。

1.开始调试（Start Debugging）
此命令将启动调试模式，并使所有的调试控制命令处于有效。此命令将连接调试平台，装载目标文件并执行复位操作。

2.停止调试（Stop Debugging）
此命令将停止调试过程，并断开与调试平台的连接，进入编辑模式。

3.光标跳转到当前程序处（Go To PC）
让光标跳转到当前运行的程序语句行处。

4.全速运行（Run）(Ctrl+F5)
调试菜单中的运行命令将启动(重启动)程序。程序将一直运行直到被用户停止或遇到一个断点。只有当程序处于停止运行状态时才能执行此命令。

5.复位（Reset）( Ctrl+ SHIFT+F5 )
此命令可以让目标程序复位。当程序正在运行时，无法执行此命令。如果用户是在源级模式中，程序会在复位完成后，跳回到第一条用户的源代码语句处。复位命令执行后，所有窗口中的信息都将更新。

6.重新开始应用程序（Restart Application）
此命令可以让目标程序复位并且条状到主函数。当程序正在运行时，无法执行此命令。此复位命令执行后，所有窗口中的信息都将更新。

7.继续运行（continue）
调试菜单中的暂停命令让暂停或者停留在断点的程序继续运行下去。

8.暂停（stop）(SHIFT+F5)
调试菜单中的暂停命令将停止程序运行。当程序停止时，所有窗口中的信息都将更新。只有当程序处在运行状态时才能执行此命令。

9.逐过程（Step Into）(F11)
调试菜单中的逐过程命令只执行一条指令。如果此条指令包含一个函数调用/子程序调用，该函数/子程序也会同时执行。如果在逐过程命令中遇到用户设置的断点，程序运行将被挂起。在逐过程命令执行完毕后，所有窗口中的信息才会被更新。

a.跳跃（Step Over）(F10)
调试菜单中的跳跃命令会使程序不进入子程序运行，直到当前函数结束。如果遇到用户设置的断点，程序运行将被挂起。当程序处在最外层（如主函数）时，此时执行跳出命令，程序将继续运行，直到遇到一个断点或被用户停止。在该命令执行完成后，所有窗口中的信息都将更新。

b.汇编语言逐过程（Step Into ASM）(Alt+F11)
调试菜单中的逐过程命令只执行一条指令。如果此条指令包含一个函数调用/子程序调用，该函数/子程序也会同时执行。如果在逐过程命令中遇到用户设置的断点，程序运行将被挂起。在逐过程命令执行完毕后，所有窗口中的信息才会被更新。

c. 汇编语言跳出（Step Over ASM）(Alt+F10)
调试菜单中的跳出命令会使子函数程序一直运行，直到当前函数的汇编语言结束。如果遇到用户设置的断点，程序运行将被挂起。当程序处在最外层（如主函数）时，此时执行跳出命令，程序将继续运行，直到遇到一个断点或被用户停止。在该命令执行完成后，所有窗口中的信息都将更新。

d.跳出（Step Out）(Ctrl+F11)
调试菜单中的跳出命令会使在子函数程序一直运行，直到当前函数的结束。如果遇到用户设置的断点，程序运行将被挂起。当程序处在最外层（如主函数）时，此时执行跳出命令，程序将继续运行，直到遇到一个断点或被用户停止。在该命令执行完成后，所有窗口中的信息都将更新。

e．运行到断点处（Run To Cursor）
调试菜单中的运行到断点处命令，将使程序运行到源代码的断点处停止。

f．运行到光标处（Run To Cursor）
调试菜单中的运行到光标处命令，将使程序运行到源代码窗口中光标指示的语句处停止。此时如果遇到用户的断点，程序的运行将不会被挂起。如果程序运行永远达不到光标指示处的语句，程序将一直继续运行，直到被用户停止。当此命令结束后，所有窗口中的信息都将更新。由于此命令是与光标位置有关，所以只有当源代码窗口激活时才有效。
