工业级USB转8路RS485转换器 通用串口通信 多种保护电路 多系统兼容支持壁挂和导轨安装支持堆叠安装
8路RS485可同时通信，相互独立，板载RS485接口的120R终端电阻，可通过跳线帽设置修改，切换灵活，传输稳定，多设备适用
型号
USB TO 8CH RS485
SKU
28214
品牌
Waveshare
价格参考
含普票
- 含普票
| 数量 | 1+ | 2+ | 3+ | 4+ |
| 价格 | ¥189.88 | ¥185.84 | ¥183.82 | ¥183.01 |
- 产品详情
- 产品资料
- 配置清单
- 保修&售后服务
工业级隔离型 USB 转换器
USB 转 8 路 RS485
传输稳定 | 多设备适用 | 多系统兼容
产品特性
- 支持 USB 扩展 8 路 隔离型 RS485 通信接口，方便用户接入多路 RS485 串口设备
- 支持 Type-C 直接供电，另外预留 5V~36V DC 宽电压辅助供电接口
- 板载一体式电源隔离，可提供稳定的隔离电压
- 板载一体式数字隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低
- 板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
- 板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
- 板载 RS485 接口的 120R 终端电阻，可通过跳线帽设置修改，切换灵活
- 外置 LED 指示灯，方便查看电源、设备配置状态和信号收发状态
- 导轨式外壳设计，支持堆叠组合，安装方便，使用更安全
产品参数
| 产品类型 | 工业级隔离型 USB 转 RS485 转换器 | |
|---|---|---|
| 主机接口 | USB | |
| 设备接口 | RS485 | |
| 供电方式 | USB Type-C（5V），接线端子（5V~36V） | |
| USB 接口 | 工作电平 | 5V |
| 接口形式 | USB-C 型接口 | |
| 接口保护 | 200mA 自恢复保险丝，隔离输出 | |
| 传输距离 | 约 5 米 | |
| 隔离型 RS485 接口 | 接口形式 | 接线端子 |
| 方向控制 | 硬件自动判别和控制数据传输方向 | |
| 接口保护 | 提供 600W 防雷、浪涌和 15KV 静电保护 (板载 120R 平衡电阻) | |
| 传输距离 | 约 1200 米 (低速率情况下) | |
| 传输模式 | 点对多 (至多 32 个节点，16 个节点以上建议加中继器) | |
| 通信速率 | 1200bps ~ 921600bps | |
| 指示灯 | PWR | 电源指示灯，接入 USB ，检测到电压则亮红灯 |
| ACT | 状态指示灯，检测到驱动亮绿灯 | |
| TXD | 发送指示灯，有数据从 USB 口发出时亮绿灯 | |
| RXD | 接收指示灯，有数据从对应设备端口发回时亮蓝灯 | |
| 使用环境 | 温度范围 | -15℃ ~ 70℃ |
| 湿度范围 | 5%RH ~ 95%RH | |
| 操作系统 | Win7 /8 /8.1 /10 /11、Linux、Android、macOS | |
隔离型设计 更安全
一体式电源隔离，可提供稳定的隔离电压
一体式数字隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低

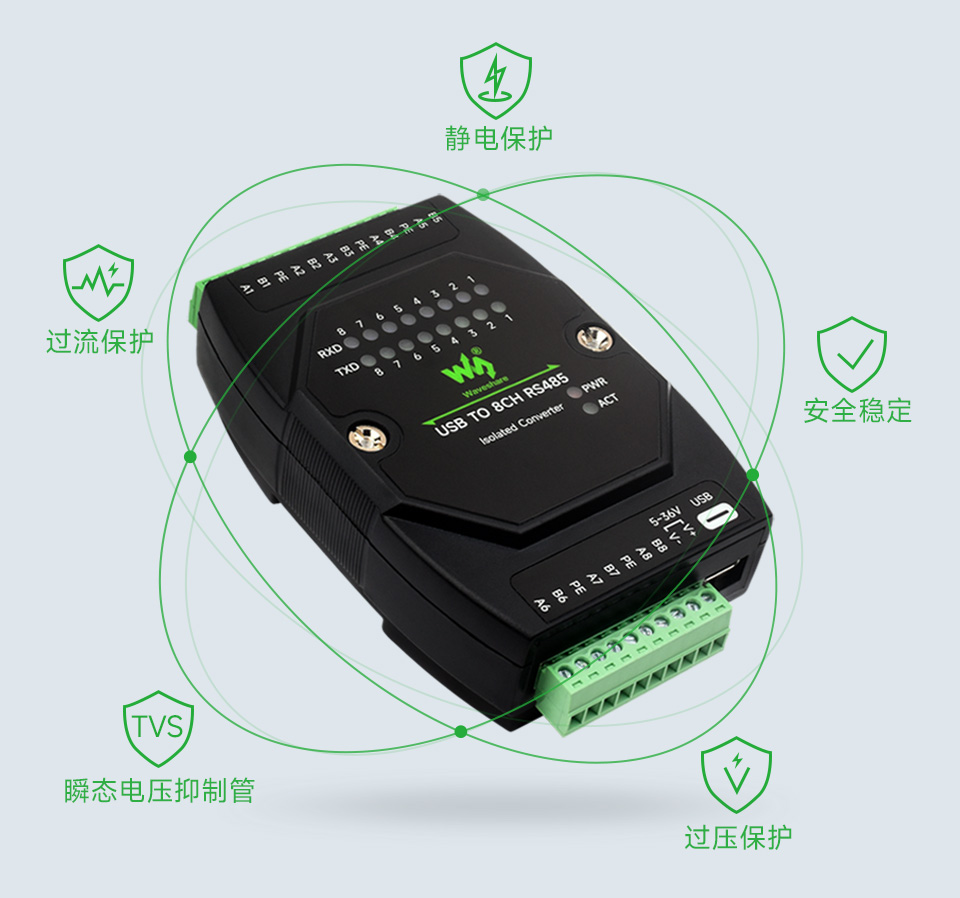

多重保护 安全稳定
板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电。
板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力。
多系统兼容
支持 Win7 /8 /8.1 /10 /11、Linux、Android、macOS 等系统
1200 米远距离传输
可将 USB 信号转换成 8 份平衡差分 RS485 信号，传输速率稳定，传输距离 RS485 约 1200 米，USB 约 5 米

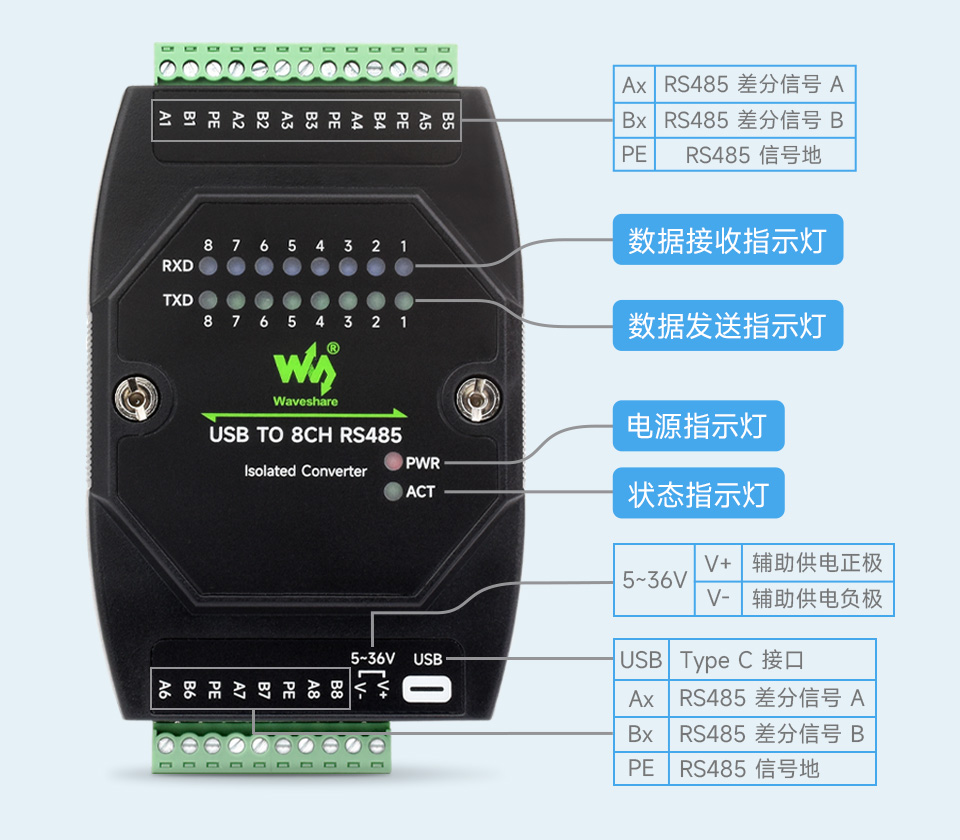

接口简介
说明：本产品默认用 USB Type-C 供电即可，可不外接辅助供电
支持标准 DIN 导轨安装
支持 35mm 标准导轨，带导轨卡扣，安装方便
支持堆叠安装
图片仅供展示，详细配置请参考配置清单

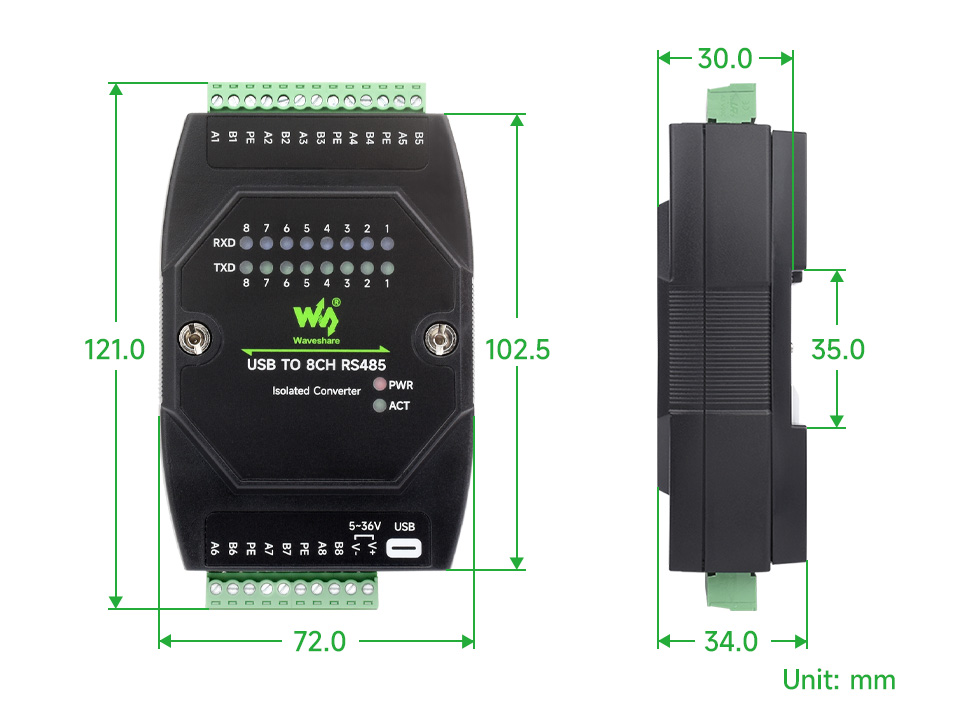

产品尺寸
USB 转多功能串口转换器选型
| 产品类型 | 产品说明 | 串口转换 |
|---|---|---|
 USB TO RS232/485/TTL | USB 转单通道串口 采用 FT232RNL 方案 工业级，带隔离型 可壁挂或桌面使用 | 单串口转换器： • USB 转 RS232 • USB 转 RS485 • USB 转 TTL |
 USB TO RS232/485/TTL (B) | USB 转单通道串口 采用 CH343G 方案 工业级，带隔离型 可壁挂或桌面使用 | 单串口转换器： • USB 转 RS232 • USB 转 RS485 • USB 转 TTL |
 USB TO RS232/485/422/TTL | USB 转单通道串口 采用 FT232RNL 方案 工业级，带隔离型 可壁挂或导轨使用 | 单串口转换器： • USB 转 RS232 • USB 转 RS485 • USB 转 RS422 • USB 转 TTL |
 USB TO UART/I2C/SPI/JTAG | USB 转双通道串口 采用 CH347T 方案 工业级，非隔离型 可壁挂或桌面使用 | 多功能串口转换器： • USB 转 2 路 TTL • USB 转 1 路 TTL + 1 路 I2C + 1 路 SPI • USB 转 1 路 TTL + 1 路 JTAG |
 USB TO 4CH TTL | USB 转四通道串口 采用 CH344 方案 工业级，非隔离型 可壁挂或桌面使用 | 四串口转换器： • USB 转 4 路 TTL |
 USB TO 4CH RS485 | USB 转四通道串口 采用 CH344 方案 工业级，非隔离型 可壁挂或桌面使用 | 四串口转换器： • USB 转 4 路 RS485 |
 USB TO 4CH RS485 (B) | USB 转四通道串口 采用 CH344 方案 工业级，带隔离型 可壁挂或桌面使用 | 四串口转换器： • USB 转 4 路 RS485 |
 USB TO 4CH RS232/485 | USB 转四通道串口 采用 FT4232HL 方案 工业级，带隔离型 可壁挂或导轨使用 | 四串口转换器： • USB 转 4 路 RS232 • USB 转 3 路 RS232 + 1 路 RS485 • USB 转 2 路 RS232 + 2 路 RS485 |
 USB TO 4CH RS232 | USB 转四通道串口 采用 FT4232HL 方案 工业级，带隔离型 可壁挂或桌面使用 | 四串口转换器： • USB 转 4 路 RS232 |
 USB TO 4CH RS485/422 | USB 转四通道串口 采用 FT4232HL 方案 工业级，带隔离型 可壁挂或导轨使用 | 四串口转换器： • USB 转 4 路 RS485 • USB 转 3 路 RS485 + 1 路 RS422 • USB 转 2 路 RS485 + 2 路 RS422 |
 USB TO 4CH Serial Converter | USB 转四通道串口 采用 FT4232HL 方案 工业级，带隔离型 可壁挂或桌面使用 | 四串口转换器： • USB 转 1 路 TTL + 3 路 RS485 • USB 转 1 路 TTL + 2 路 RS485 + 1 路 RS232 • USB 转 1 路 TTL + 2 路 RS485 + 1 路 RS422 • USB 转 1 路 TTL + 1 路 RS485 + 1 路 RS232 + 1 路 RS422 • USB 转 2 路 TTL + 2 路 RS485 • USB 转 2 路 TTL + 1 路 RS485 + 1 路 RS422 • USB 转 2 路 TTL + 1 路 RS422 + 1 路 RS232 |
 USB TO 8CH RS485 | USB 转八通道串口 工业级，带隔离型 可挂壁或导轨使用 | 八串口转换器： • USB 转 8 路 RS485 |
