工业级隔离型 USB 转换器

USB 转 RS232/485/422/TTL

进口 FT232RNL | 传输稳定 | 多设备适用 | 多系统兼容

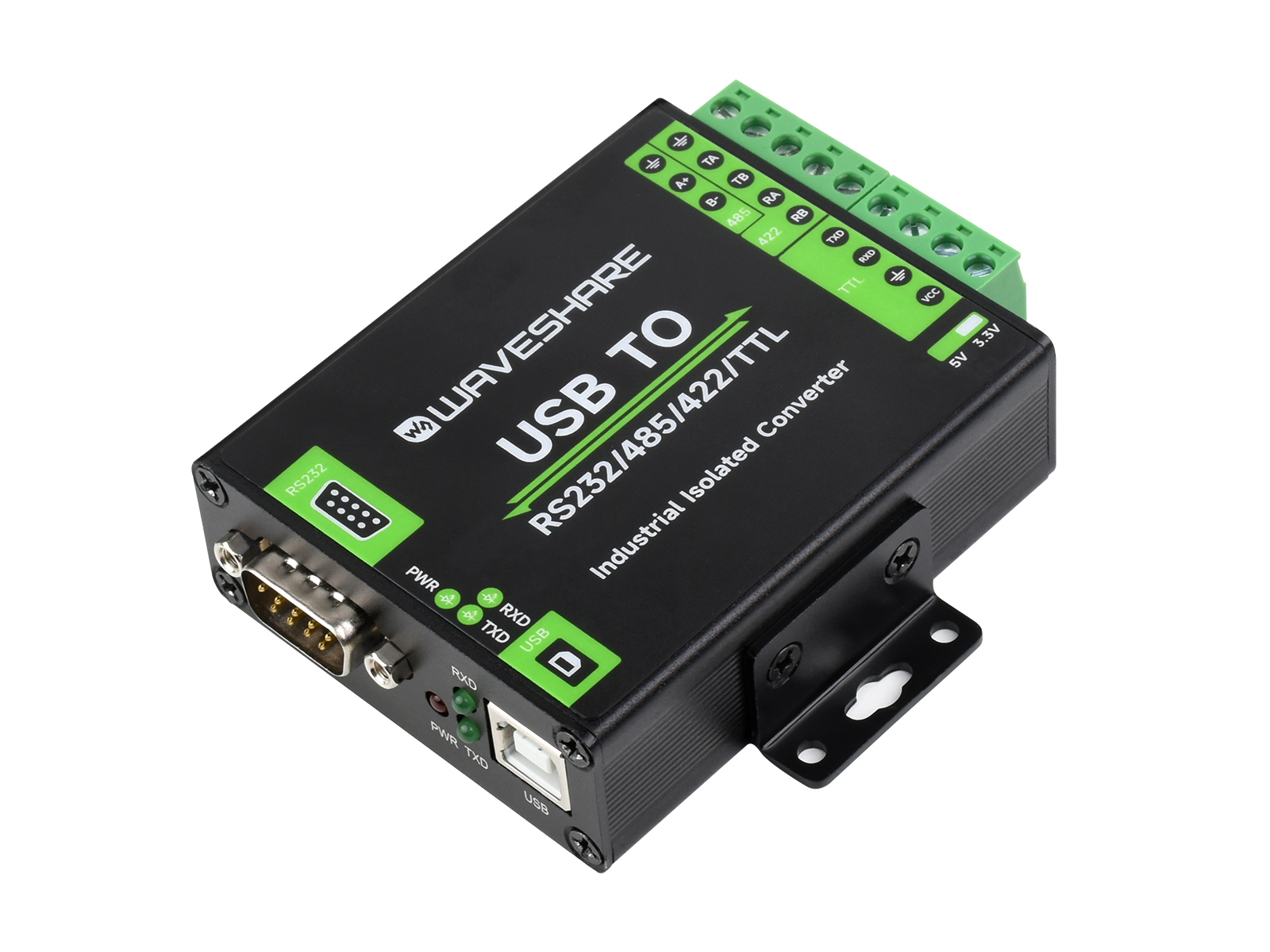

工业级隔离型 USB 转换器主图

产品特性

  • 采用原装进口 FT232RNL 芯片，高速通信稳定、可靠、兼容性好
  • 支持多种通信接口转换：USB 转 RS232、USB 转 RS485、USB 转 RS422、USB 转 TTL
  • 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
  • 板载一体式数字隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低
  • 板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
  • 板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
  • 板载自动收发转换电路，确保 USB 端与不同接口能快速稳定通信、互不干扰
  • 板载 TTL 串口 3.3V 和 5V 电平转换电路，用户可通过开关切换 TTL 通信电平
  • 外置 3 个 LED 指示灯，方便查看电源和信号收发状态
  • 高品质 USB-B 和 RS232 接口材料，插拔顺畅，坚固可靠
  • 工业级金属外壳，支持壁挂和导轨两种安装方式，坚固美观，易安装

产品参数

产品类型 工业级数字隔离型转换器
USB 接口 工作电平 5V
接口形式 USB-B 型接口
接口保护 200mA 自恢复保险丝，隔离输出
RS232 接口 接口形式 DB9 公头
接口保护 TVS 管保护，浪涌和静电保护
传输模式 点对点
通信速率 300bps ~ 921600bps
RS485/422 接口 接口形式 接线端子
方向控制 硬件自动判别和控制数据传输方向
接口保护 提供 600W 防雷、浪涌和 15KV 静电保护 (留两个 120R 平衡电阻跳线帽使能)
传输模式 点对多 (485 模式至多 32 个节点，16 个节点以上建议加中继器；422 模式至多可接 256 个节点，16 个节点以上建议加中继器)
通信速率 300bps ~ 2Mbps
TTL(UART) 接口 工作电平 3.3V / 5V
接口形式 接线端子
接口引脚 TXD、RXD、GND、5V/3.3V
接口保护 提供钳位保护二极管，防过压负压，抗冲击干扰
传输模式 点对点
通信速率 300bps ~ 2Mbps
指示灯 PWR 电源指示灯，接入 USB，检测到电压则亮红灯
TXD 发送指示灯，有数据从 USB 口发出时亮灯
RXD 接收指示灯，有数据从设备接口发回时亮灯
使用环境 温度范围 -40 ~ 85℃
湿度范围 5% ~ 95%RH
操作系统 Mac、Linux、Android、Windows 11 / 10 / 8.1 / 8 / 7

工业级原装芯片

采用进口 FT232RNL 芯片方案，高速通信稳定、可靠、兼容性好

工业级隔离型 USB 转换器多重保护电路

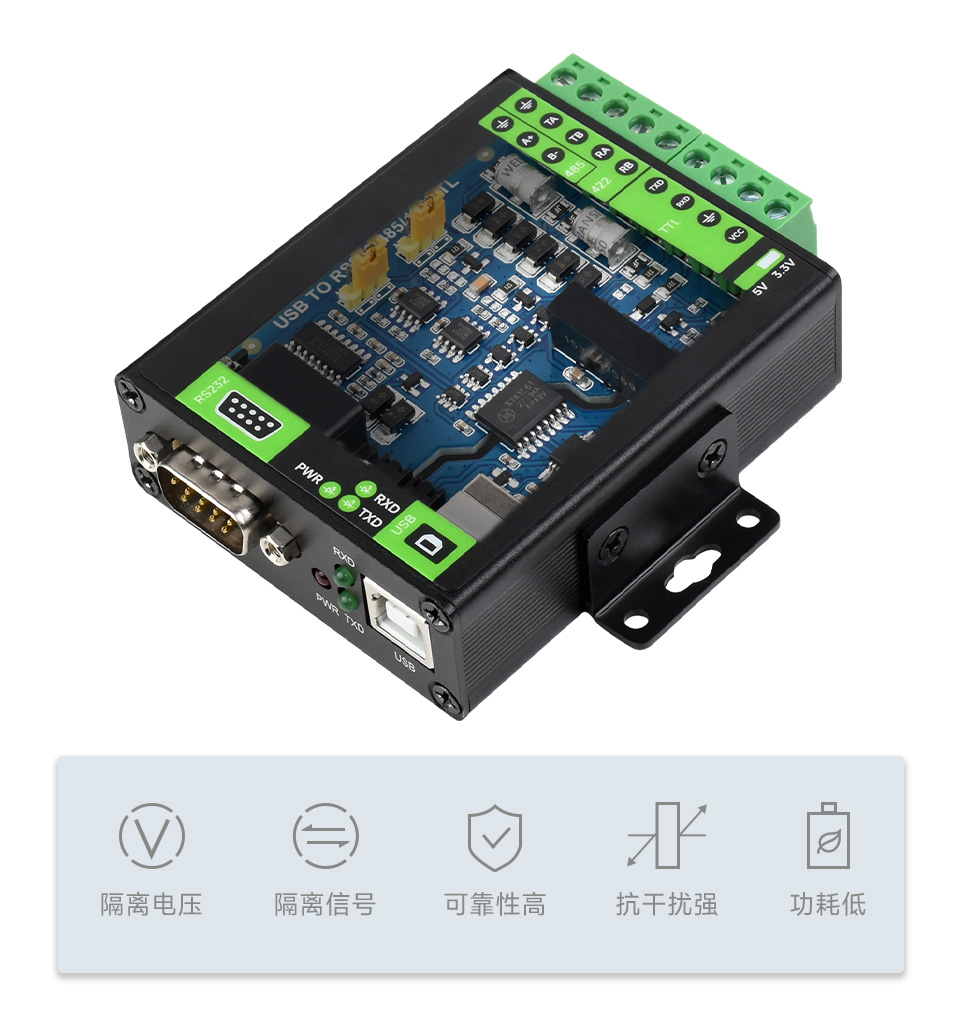

隔离型设计 更安全

一体式电源隔离可提供稳定的隔离电压，隔离端无须额外供电
一体式数字隔离可进行信号隔离，可靠性高、抗干扰强、功耗低

工业级隔离型 USB 转换器多重保护电路

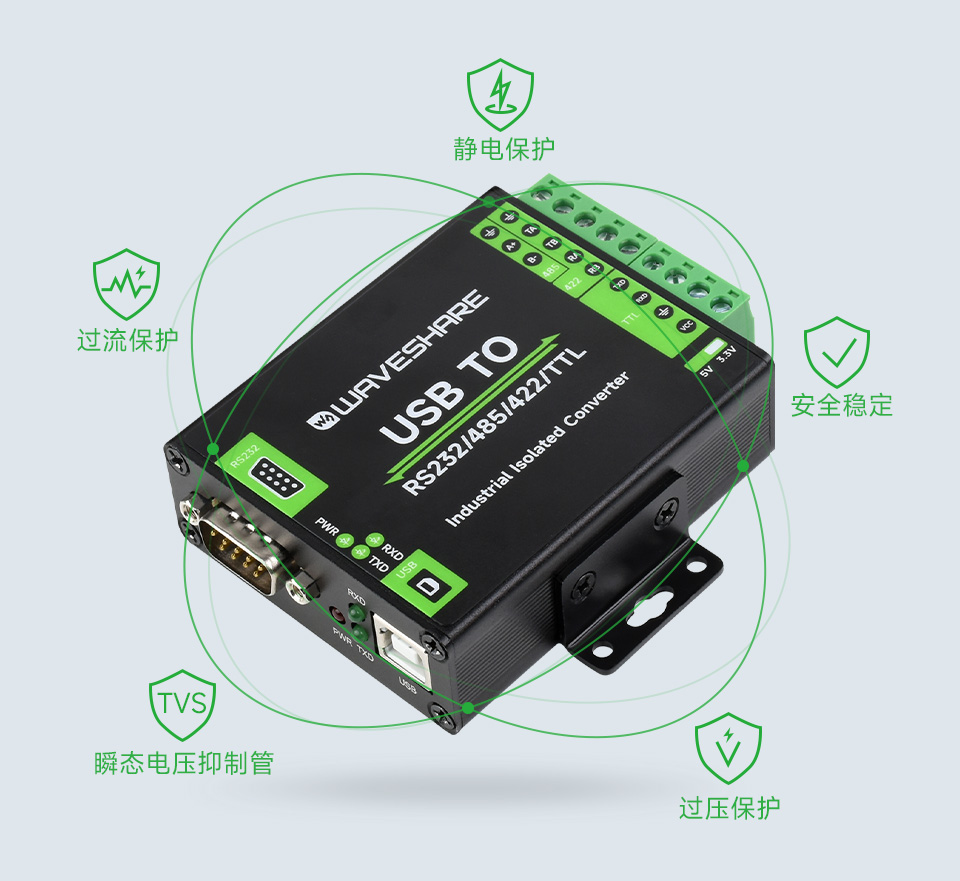

多重保护 安全稳定

TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电。自恢复保险丝和保护二极管可确保电流和电压稳定输出，防过流过压，提高抗冲击能力

工业级隔离型 USB 转换器多重保护电路

多系统兼容

支持 Mac、Linux、Android、Windows 11 / 10 / 8.1 / 8 / 7 等系统

工业级隔离型 USB 转换器多系统兼容

工业级铝合金磨砂外壳

产品使用铝合金材质，并经过氧化磨砂处理牢固耐用，颜值与手感更好

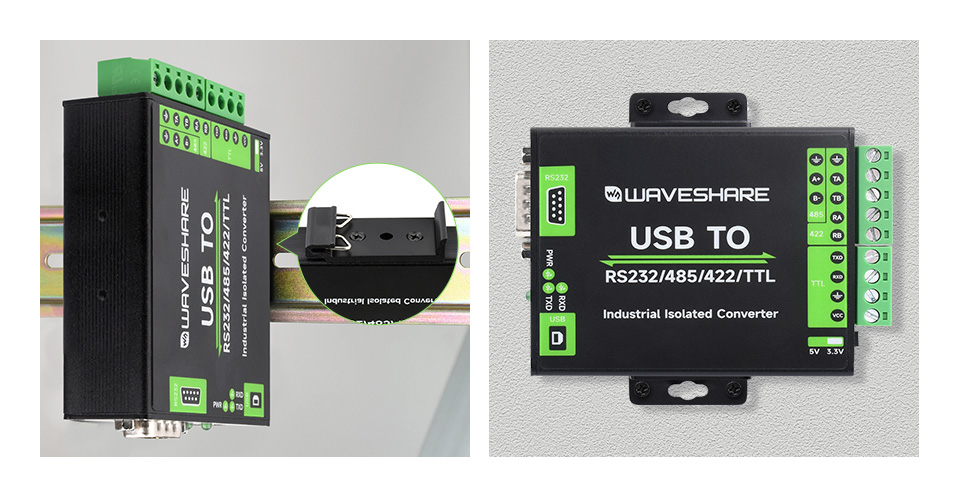

支持壁挂和导轨安装，工业安装使用更灵活

工业级隔离型 USB 转换器工业级 USB HUB 芯片

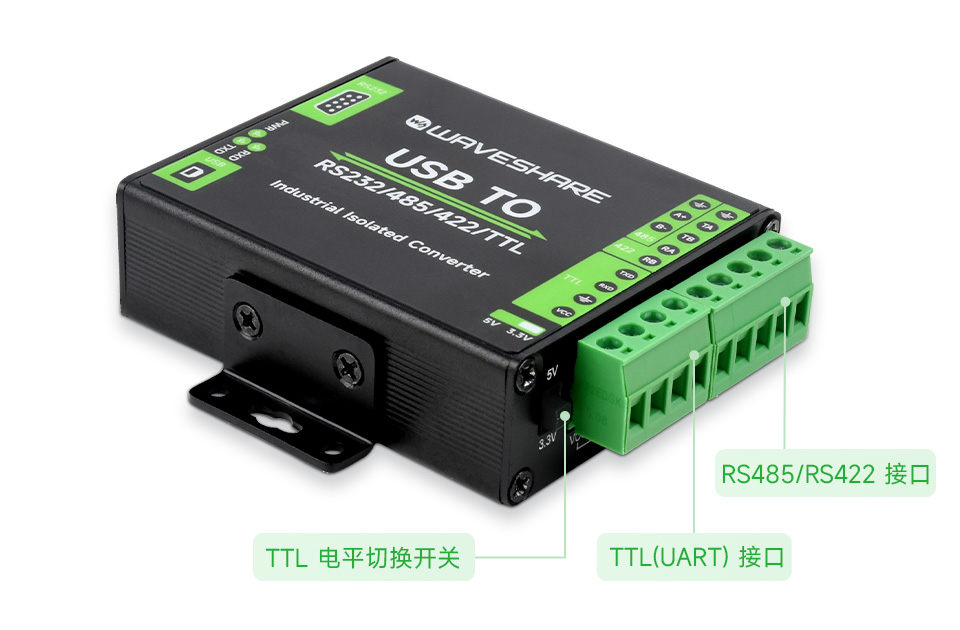

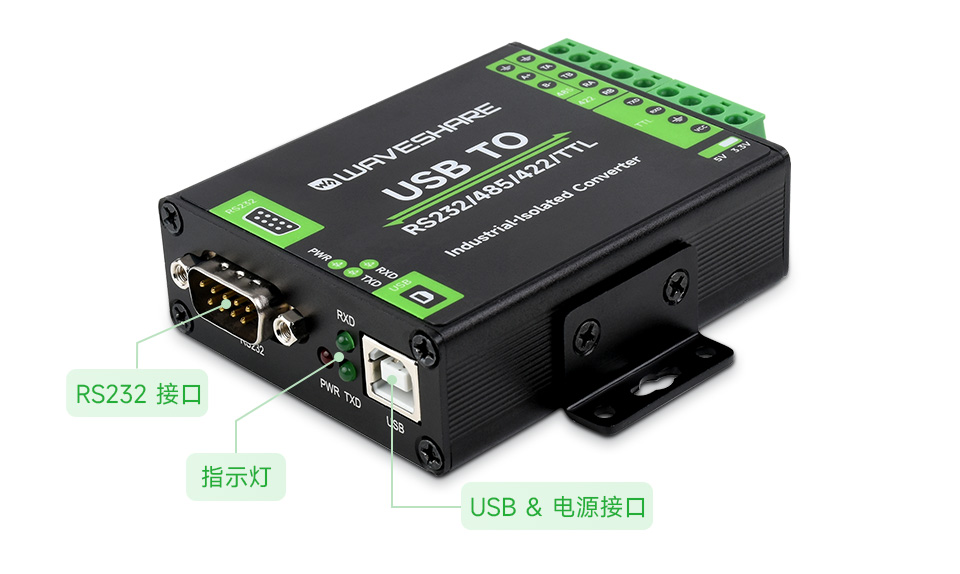

接口简介

工业级隔离型 USB 转换器应用环境 工业级隔离型 USB 转换器应用环境 工业级隔离型 USB 转换器应用环境 工业级隔离型 USB 转换器应用环境

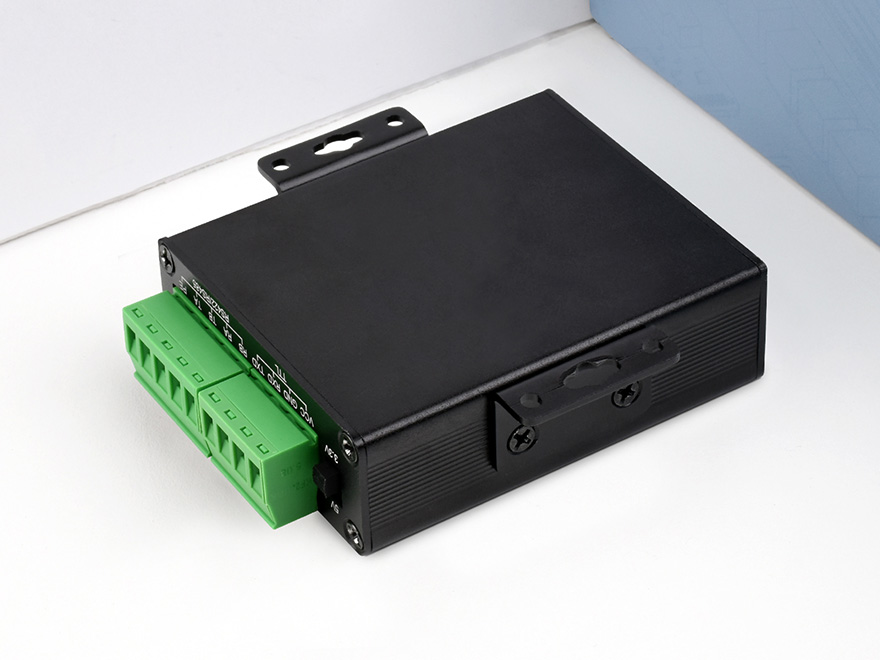

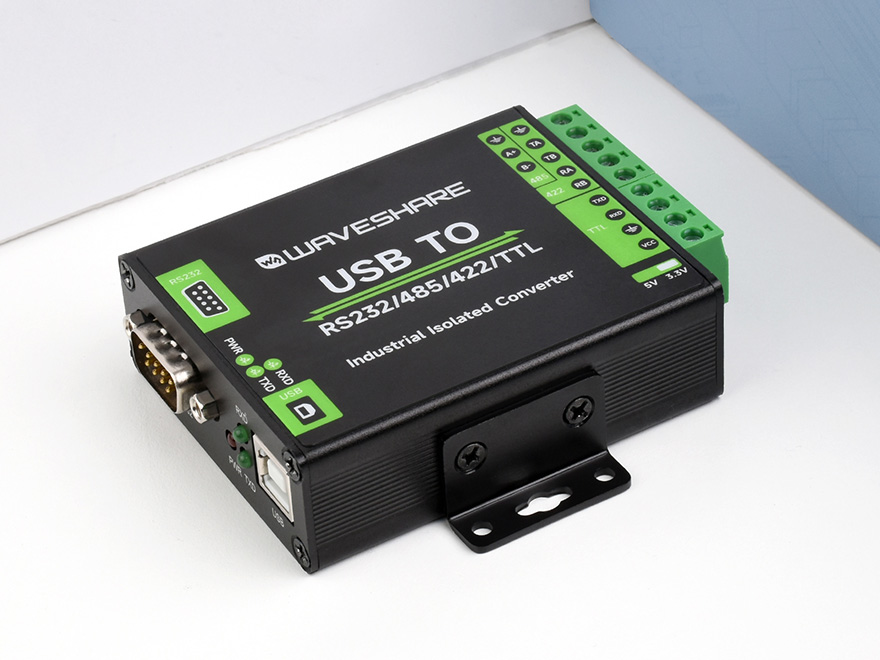

产品展示

工业级隔离型 USB 转换器应用环境
工业级隔离型 USB 转换器应用环境

产品尺寸

工业级隔离型 USB 转换器产品尺寸

USB 转多功能串口转换器选型

产品类型 产品说明 串口转换
USB TO RS232/485/TTL
USB TO RS232/485/TTL		 USB 转单通道串口
采用 FT232RNL 方案
工业级，带隔离型
可壁挂或桌面使用		 单串口转换器：
• USB 转 RS232
• USB 转 RS485
• USB 转 TTL
USB TO RS232/485/TTL (B)
USB TO RS232/485/TTL (B)		 USB 转单通道串口
采用 CH343G 方案
工业级，带隔离型
可壁挂或桌面使用		 单串口转换器：
• USB 转 RS232
• USB 转 RS485
• USB 转 TTL
USB TO RS232/485/422/TTL
USB TO RS232/485/422/TTL		 USB 转单通道串口
采用 FT232RNL 方案
工业级，带隔离型
可壁挂或导轨使用		 单串口转换器：
• USB 转 RS232
• USB 转 RS485
• USB 转 RS422
• USB 转 TTL
USB TO UART/I2C/SPI/JTAG
USB TO UART/I2C/SPI/JTAG		 USB 转双通道串口
采用 CH347T 方案
工业级，非隔离型
可壁挂或桌面使用		 多功能串口转换器：
• USB 转 2 路 TTL
• USB 转 1 路 TTL + 1 路 I2C + 1 路 SPI
• USB 转 1 路 TTL + 1 路 JTAG
USB TO 4CH TTL
USB TO 4CH TTL		 USB 转四通道串口
采用 CH344 方案
工业级，非隔离型
可壁挂或桌面使用		 四串口转换器：
• USB 转 4 路 TTL
USB TO 4CH RS485
USB TO 4CH RS485		 USB 转四通道串口
采用 CH344 方案
工业级，非隔离型
可壁挂或桌面使用		 四串口转换器：
• USB 转 4 路 RS485
USB TO 4CH RS485 (B)
USB TO 4CH
RS485 (B)		 USB 转四通道串口
采用 CH344 方案
工业级，带隔离型
可壁挂或桌面使用		 四串口转换器：
• USB 转 4 路 RS485
USB TO 4CH RS232/485
USB TO 4CH RS232/485		 USB 转四通道串口
采用 FT4232HL 方案
工业级，带隔离型
可壁挂或导轨使用		 四串口转换器：
• USB 转 4 路 RS232
• USB 转 3 路 RS232 + 1 路 RS485
• USB 转 2 路 RS232 + 2 路 RS485
USB TO 4CH RS232
USB TO 4CH RS232		 USB 转四通道串口
采用 FT4232HL 方案
工业级，带隔离型
可壁挂或桌面使用		 四串口转换器：
• USB 转 4 路 RS232
USB TO 4CH RS485/422
USB TO 4CH RS485/422		 USB 转四通道串口
采用 FT4232HL 方案
工业级，带隔离型
可壁挂或导轨使用		 四串口转换器：
• USB 转 4 路 RS485
• USB 转 3 路 RS485 + 1 路 RS422
• USB 转 2 路 RS485 + 2 路 RS422
USB TO 4CH Serial Converter
USB TO 4CH Serial Converter		 USB 转四通道串口
采用 FT4232HL 方案
工业级，带隔离型
可壁挂或桌面使用		 四串口转换器：
• USB 转 1 路 TTL + 3 路 RS485
• USB 转 1 路 TTL + 2 路 RS485 + 1 路 RS232
• USB 转 1 路 TTL + 2 路 RS485 + 1 路 RS422
• USB 转 1 路 TTL + 1 路 RS485 + 1 路 RS232 + 1 路 RS422
• USB 转 2 路 TTL + 2 路 RS485
• USB 转 2 路 TTL + 1 路 RS485 + 1 路 RS422
• USB 转 2 路 TTL + 1 路 RS422 + 1 路 RS232
USB TO 8CH Serial Converter
USB TO 8CH RS485		 USB 转八通道串口
工业级，带隔离型
可挂壁或导轨使用		 八串口转换器：
• USB 转 8 路 RS485

产品资料

资料路径：www.waveshare.net/wiki/USB_TO_RS232/485/422/TTL

配置清单

工业级隔离型 USB 转换器配置清单
  1. USB TO RS232/485/422/TTL × 1
  2. 导轨卡扣 × 1
  1. USB 线 type A 公口转 type B 公口 约 1.2米 × 1
  2. 螺丝刀 × 1
