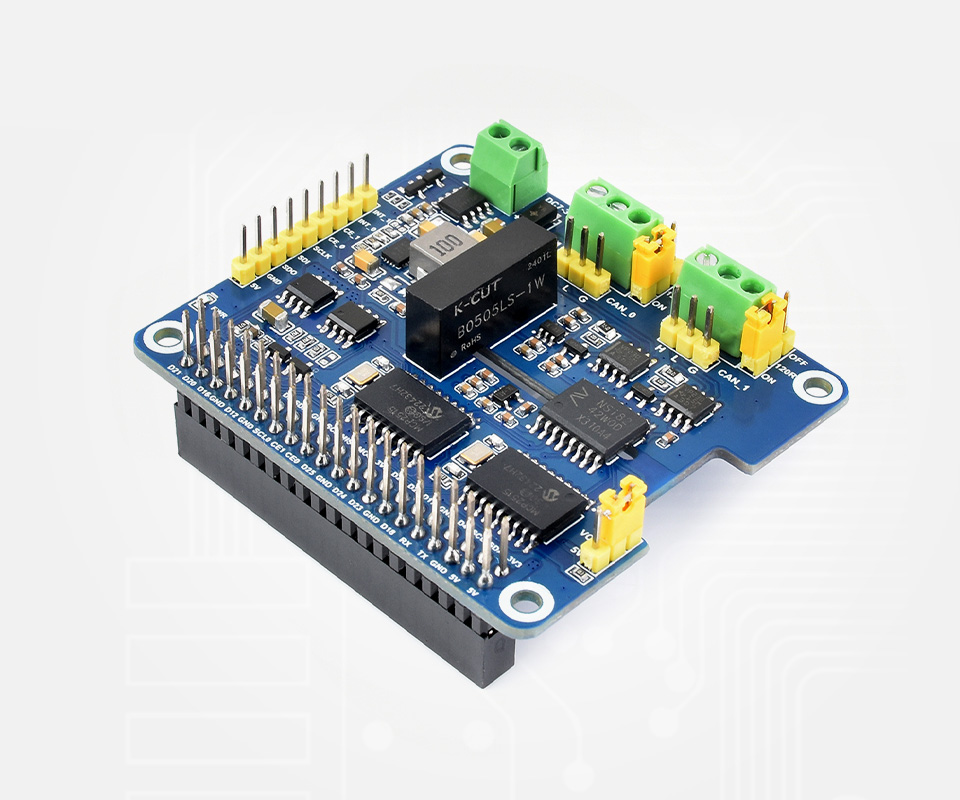

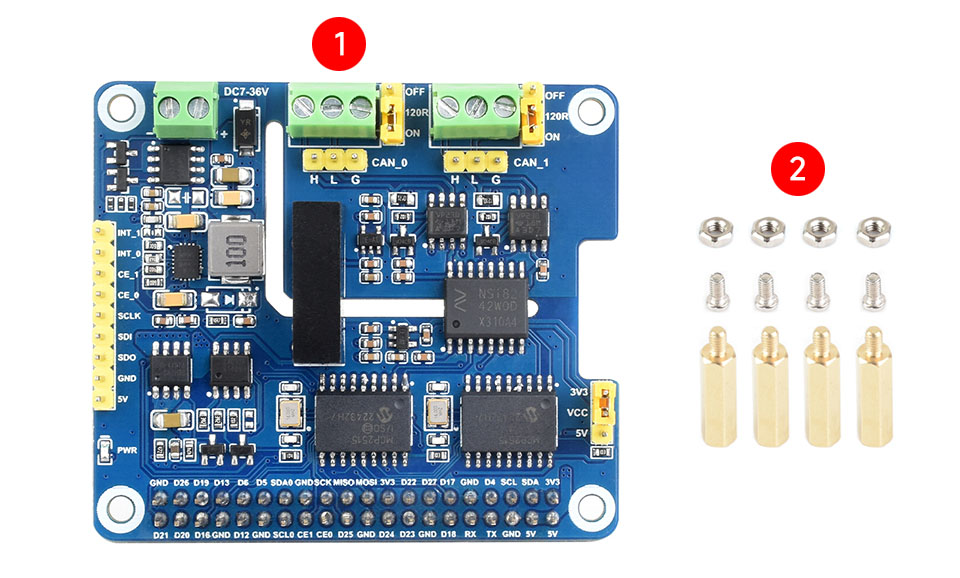

树莓派双通道隔离型
CAN 总线扩展板
可堆叠扩展多路 CAN，支持 HAT+ 标准，适用于树莓派系列主板
产品特性
你还在为树莓派没有 CAN 接口而烦恼？或者想要堆叠扩展 2 路以上的隔离抗干扰性强的 CAN 总线接口？那么，找我就对了。我支持扩展 2 路带隔离保护的 CAN 总线接口，可与 2-CH CAN HAT 、 2-CH CAN FD HAT 堆叠使用，扩展多路 CAN 使用。采用 HAT+ 标准设计，适用于树莓派 5/4/3 和 Zero 等 Raspberry Pi 系列主板。我还板载多种保护电路，带电气隔离，通信安全可靠，支持 7~36V 宽电压供电，可适用于工业应用场景。
- 基于 Raspberry Pi 40PIN GPIO 接口设计，适用于 Raspberry Pi 系列主板、Jetson Nano
- 采用 MCP2515 与 SN65HVD230 双芯片组合方案，支持 2 路 CAN 接口通信
- 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
- 板载数字隔离芯片，信号隔离通信更安全、稳定性更好、抗干扰性更强
- 板载外部接线端子供电，支持 7~36V 宽电压供电，可同时给树莓派和扩展板供电
- 板载 SM24CANB (瞬态电压抑制管)，防静电和瞬态尖峰电压
- 板载电平转换电路，可通过跳线帽切换 3.3V/5V 的工作电平
- 板载 120Ω 终端电阻，可通过跳线帽设置使能
- 引出 SPI 和 I2C 控制接口，方便接入其他主控板
- 提供完善的配套资料手册 (Raspberry Python 和 C 示例程序以及用户手册等资料)
产品参数
| CAN 控制器 | MCP2515 |
|---|---|
| 通信方式 | SPI |
| 供电方式 | 外部供电端子或树莓派 |
| 接线端子输入电压 | DC 7~36V |
| 工作电压 | 5V |
| 逻辑电压 | 3.3V/5V |
| 产品尺寸 | 65.0 × 56.5mm |
我主要做什么?
还为树莓派没有 CAN 接口而烦恼？想要隔离抗干扰性更强 CAN 接口？那么，找我就对了，我就是为它量身定做的。
树莓派标准 GPIO 接口
基于 Raspberry Pi 40pin GPIO 接口，可接入 Raspberry Pi 系列主板
支持 2 路 CAN 接口通信
使用 CAN 控制器 MCP2515
搭配 SN65HVD230 CAN 收发器芯片
支持堆叠扩展使用
支持多路 CAN 总线通信，背面预留 CAN 通道片选和中断引脚选择焊盘，支持堆叠 2 个本型号扩展 4 路 CAN，支持直接与 2-CH CAN HAT、2-CH CAN FD HAT 堆叠使用，可灵活便捷扩展多种 CAN 应用场景
与 2-CH CAN HAT 堆叠
与 2-CH CAN FD HAT 堆叠
图片仅供展示，详细配置请参考配置清单

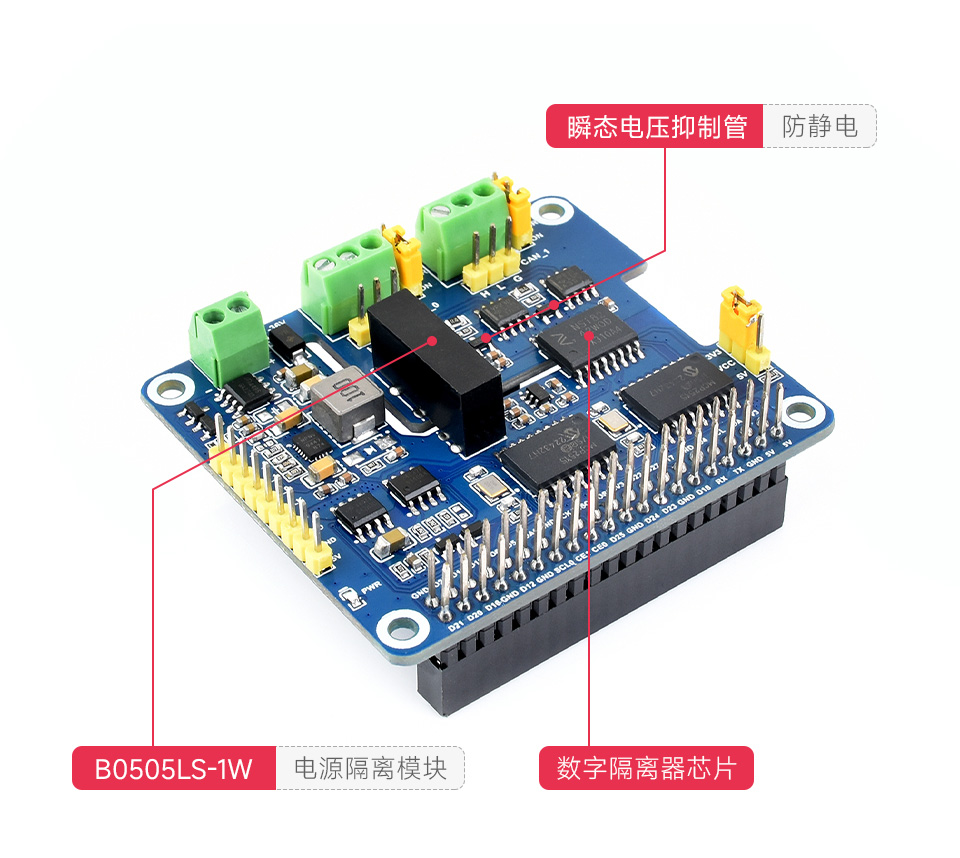

带电气隔离电路
通信更安全可靠
板载 SM24CANB (瞬态抑制二极管阵列) 防静电和瞬态尖峰电压
灵活的跳线帽设置方式
板载电平转换电路，可通过跳线帽切换 3.3V/5V 工作电平，并具备 120Ω 终端电阻，可通过跳线帽设置使能功能
