4.3寸 串口电子墨水屏模块 800×600分辨率 黑白

内置128MB NandFlash，字库和图片数据既可以存储于外部TF卡，也可导入到内部NandFlash
价格
原价
型号
4.3inch e-Paper UART Module
SKU
10628
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

产品简介

【一分钟自我介绍】
我是个串口电子墨水屏模块，4.3英寸，分辨率为800×600，内置中英文字库，低功耗。
如果你不想了解墨水屏底层复杂的细节，也不关注图形、文字和图片的具体显示算法，那么我就是为你而生。
一个串口就可以实现所有功能，把你从繁杂的细节中解脱出来，释放你的创造力。

【我的特点】
  • 使用方便，只需要一个串口就可以完成显示功能，包括绘制几何图形和显示文字与图片
  • 内置字库，支持32、48、64点阵GBK中文字库；32、48、64点阵英文字库
  • 内置128MB NandFlash，字库和图片数据既可以存储于外部TF卡，也可导入到内部NandFlash
  • 4阶灰度显示，分辨率高达800×600
  • 可自定义串口波特率，系统上电后默认115200
  • 系统供电电压3.3V至5V，逻辑电平兼容
  • 低功耗，系统睡眠后电流小于5mA
  • 配套上位机软件，直接使用电脑就可以完成显示
【我的应用】

电子书阅读器、商场POS、货架标签、工业仪表显示

【接口说明】
  • VCC：3.3V~5.5V
  • GND：GND
  • DOUT：串口数据发送
  • DIN：串口数据接收
  • WAKE_UP：外部唤醒引脚
  • RST：外部复位引脚
注意： 由于硬件处理速度的原因，每一帧图像的刷新时间需要1.5秒左右，故不能用于快速的动画显示

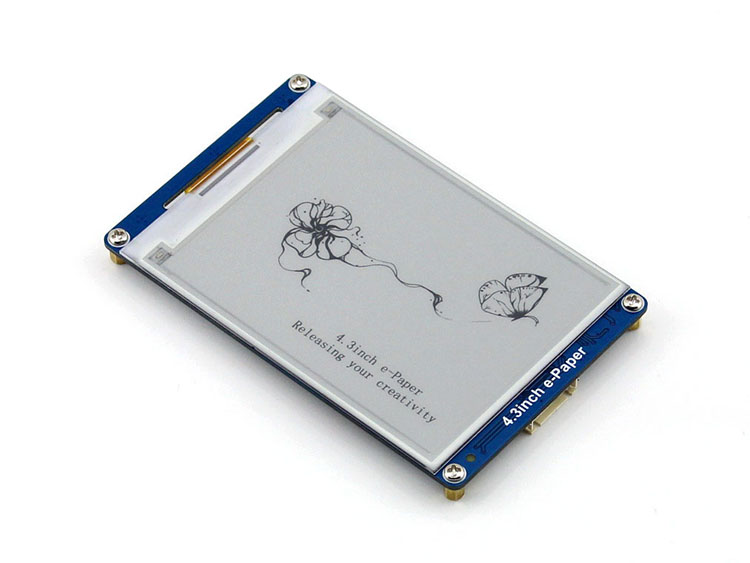

产品图片

产品选型

型号 显示颜色 灰度 分辨率 显示尺寸
(mm)		 外形尺寸
(mm)		 刷新时间
(s)		 局部刷新 Pi接口 柔性 控制接口
1.02inch e-Paper Module 黑、白 2 128×80 21.76 × 14.00 42.0 × 27.0 2 √ × × SPI
1.54inch e-Paper Module 黑、白 2 200×200 27.60 × 27.60 48.0 × 33.0 2 √ × × SPI
1.54inch e-Paper Module (B) 红、黑、白 2 200×200 27.60 × 27.60 48.0 × 33.0 8 × × × SPI

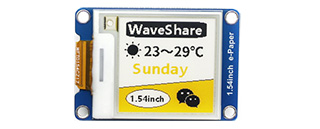

1.54inch e-Paper Module (C) 黄、黑、白 2 152×152 27.51 × 27.51 48.0 × 33.0 27 × × × SPI
2.13inch e-Paper HAT 黑、白 2 250×122 48.55 × 23.71 65.0 × 30.2 2 √ √ × SPI
2.13inch e-Paper HAT (B) 红、黑、白 2 212×104 48.55 × 23.71 65.0 × 30.2 15 × √ × SPI

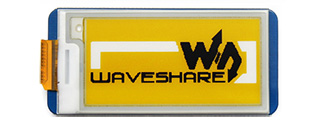

2.13inch e-Paper HAT (C) 黄、黑、白 2 212×104 48.55 × 23.71 65.0 × 30.2 15 × √ × SPI
2.13inch e-Paper HAT (D) 黑、白 2 212×104 48.55 × 23.71 59.2 × 29.2 2 √ √ √ SPI
2.66inch e-Paper Module 黑、白 2 296×152 30.704 × 60.088 37.0 × 83.5 6 √ × × SPI
2.66inch e-Paper Module (B) 红、黑、白 2 296×152 30.704 × 60.088 37.0 × 83.5 15 × × × SPI
2.7inch e-Paper HAT 黑、白 4 264×176 57.29 × 38.19 85.0 × 56.0 6 × √ × SPI
2.7inch e-Paper HAT (B) 红、黑、白 2 264×176 57.29 × 38.19 85.0 × 56.0 15 × √ × SPI
2.9inch e-Paper Module 黑、白 2 296×128 66.89 × 29.05 89.5 × 38.0 2 √ × × SPI
2.9inch e-Paper Module (B) 红、黑、白 2 296×128 66.89 × 29.05 89.5 × 38.0 15 × × × SPI
2.9inch e-Paper Module (C) 黄、黑、白 2 296×128 66.89 × 29.05 89.5 × 38.0 15 × × × SPI
2.9inch e-Paper HAT (D) 黑、白 2 296×128 66.90 × 29.06 79.0 × 36.7 2 √ √ √ SPI
3.7inch e-Paper HAT 黑、白 4 480×280 47.32 × 81.12 58.0 × 96.5 3 √ √ × SPI
4.2inch e-Paper Module 黑、白 4 400×300 84.80 × 63.60 103.0 × 78.5 4 × × × SPI
4.2inch e-Paper Module (B) 红、黑、白 2 400×300 84.80 × 63.60 103.0 × 78.5 15 × × × SPI
4.2inch e-Paper Module (C) 黄、黑、白 2 400×300 84.80 × 63.60 103.0 × 78.5 15 × × × SPI
4.3inch e-Paper UART Module 黑、白 4 800×600 88.00 × 66.00 118.0 × 75.0 1.5 × × × UART
5.65inch e-Paper Module (F) 7色 2 600×448 114.9 × 85.8 138.5 × 100.5 15 × × × SPI
5.83inch e-Paper HAT (B) 红、黑、白 2 648×480 119.232 × 88.320 125.4 × 99.5 20 × √ × SPI
5.83inch e-Paper HAT (C) 黄、黑、白 2 600×448 118.8 × 88.26 125.4 × 99.5 26 × √ × SPI
6inch HD e-Paper HAT 黑、白 16 1448×1072 122.4 × 90.6 138.4 × 101.8 <1 √ √ × USB/SPI/I80
7.5inch e-Paper HAT 黑、白 2 800×480 163.2 × 97.92 170.2 × 111.2 5 × √ × SPI

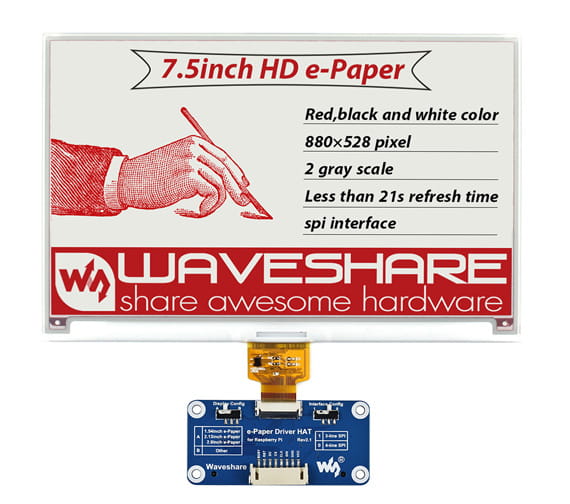

7.5inch e-Paper HAT (B) 红、黑、白 2 800×480 163.2 × 97.92 170.2 × 111.2 16 × √ × SPI
7.5inch HD e-Paper HAT 黑、白 2 880×528 163.24 × 97.94 170.2 × 111.2 5 × √ × SPI
7.5inch HD e-Paper HAT (B) 红、黑、白 2 880×528 163.24 × 97.94 170.2 × 111.2 21 × √ × SPI
7.5inch e-Paper HAT (C) 黄、黑、白 2 640×384 163.2 × 97.92 170.2 × 111.2 16 × √ × SPI
7.8inch e-Paper HAT 黑、白 16 1872×1404 158.18 × 118.64 173.8 × 127.6 <1 √ √ × USB/SPI/
I80/I2C
9.7inch e-Paper HAT 黑、白 16 1200×825 202.80 × 139.43 218.8 × 156.4 <1 √ √ × USB/SPI/
I80/I2C
10.3inch e-Paper HAT 黑、白 16 1872×1404 209.66 × 157.25 216.7 × 174.4 <1 √ √ × USB/SPI/
I80
10.3inch e-Paper HAT (D) 黑、白 16 1872×1404 209.66 × 157.25 227.7 × 165.8 <1 √ √ √ USB/SPI/
I80/I2C
12.48inch e-paper Module 黑、白 2 1304×984 252.98 × 190.90 280.0 × 229.5 <8 × √ × SPI
12.48inch e-paper Module (B) 红、黑、白 2 1304×984 252.98 × 190.90 280.0 × 229.5 <16 × √ × SPI
13.3inch e-Paper HAT 黑、白 16 1600×1200 270.40 × 202.80 285.80 × 213.65 <1 √ √ × USB/SPI/
I80
【说明】
1、刷新时间：此处指全局刷新时间，即刷新每一帧图像所用时间；若墨水屏本身支持局部刷新，局部刷新时间均在0.3秒左右
2、Pi接口：基于Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板

还不清楚你要哪个？快点开我们的合照，看下吧！

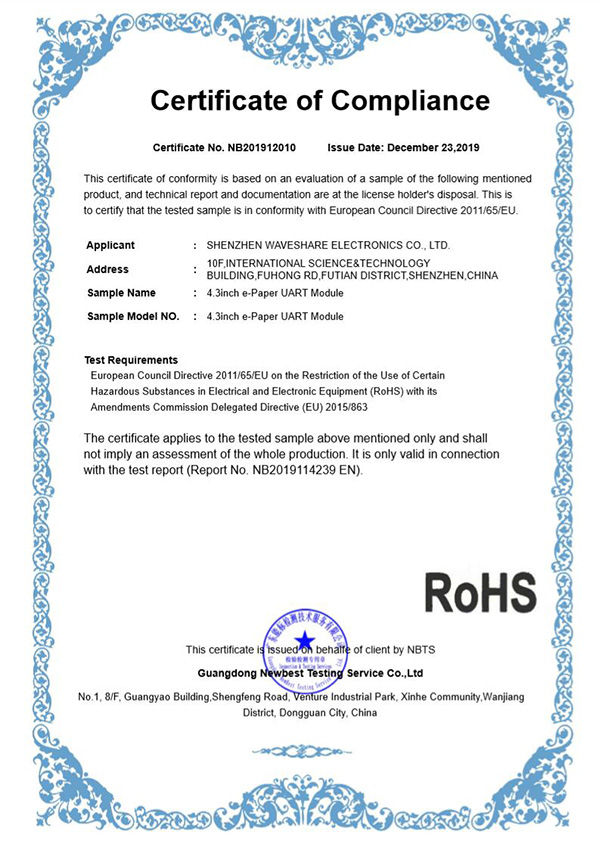

产品认证

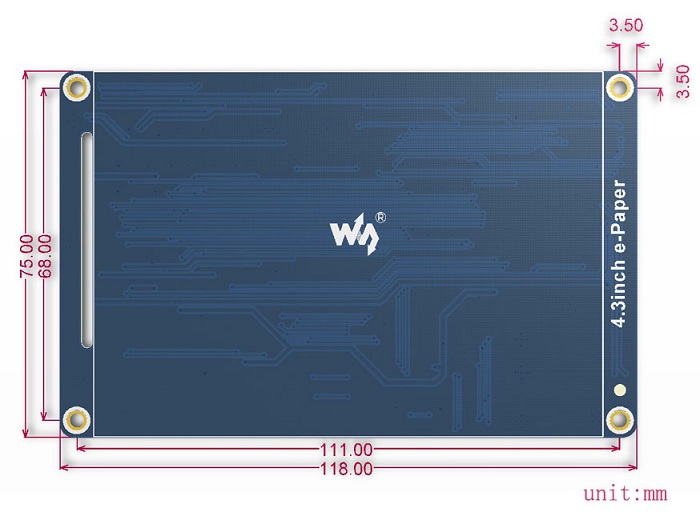

外形尺寸

产品资料

资料包括：

  • 用户手册
  • 示例程序
  • 开发资料
  • 开发软件

下载路径： www.waveshare.net/wiki/4.3inch_e-Paper_UART_Module

配置清单

  1. 4.3inch e-Paper UART Module × 1
  2. XH2.54 6PIN连接线 × 1
