产品简介
| 产品用途 | 编程座、测试座，对MSOP10、SSOP10的IC芯片进行烧写、测试 |
|---|---|
| 适用封装 | MSOP10、SSOP10，引脚间距0.5mm，含引脚宽度4.88mm |
| 特点 | 底部引出引脚为不规则排列 |
规格尺寸
SSOP10 / MSOP10 编程座/测试座适用芯片详细规格，以及适配座外形尺寸：
单位: mm
| 型号 | 引脚间距 | 引脚数 | 适用IC尺寸 (参考) | 外型尺寸 (参考) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | |||
| 656-0102211 | 0.5 | 10 | 4.88±0.1 | 3.0±0.1 | 3.8 | 2.97 | 24.6 | 7.75 | 13.6 | 3.2 |

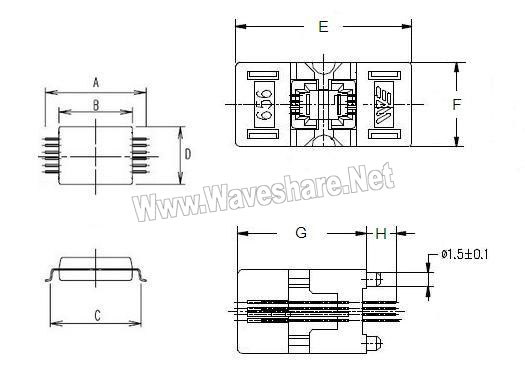

 示意图 (仅供参考，详细数据请查看编程座PDF及实物) |
||||||||||
产品图片
SSOP10 / MSOP10 编程座/测试座实物图片：
